SL200559409011

SL, frame met dubbele contactdoos, voor goot 55 mm hoog, zwart
Bestelnummer
SL200559409011
EAN-nummer
4012740851930
Verpakking
1 stuk
Artikelgroep
1C7
Brutoprijs
28,00 € / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • clipbaar en schroefbaar
  • Compatibiliteit
    • Formaat apparaatinbouwmogelijkheid
      • Al voorbereid
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning
      • 230 V
  • Stroom
    • Nominale stroom Inom
      • 16 A
  • Afmetingen
    • Diepte geïnstalleerd product
      • 48 mm
    • Hoogte geïnstalleerd product
      • 115 mm
    • Kanaalhoogte
      • 55 mm
    • Lengte in mm
      • 130 mm
    • Kanaalbreedte
      • 20 mm
    • Formaat
      • componenteninbouw
  • Materiaal
    • Kleur
      • 7869
    • RAL kleur
      • RAL 9011 - grafietzwart
    • Bestandsdeel
      • kunststof
    • Materiaalgroep
      • Materiaalmix
  • Montage
    • Montage
      • koppelbaar en modulair
  • Toebehoren
    • Uitgevoerd met
      • 2 contactdozen
  • Samenstelling
    • Aantal eenheden
      • 2
  • Normen
    • Keurmerken
      • CE
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja
  • Temperatuur
    • Omgevingstemperatuur
      • -5…65 °C
  • Identificatie
    • Versie
      • Schuko landen

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

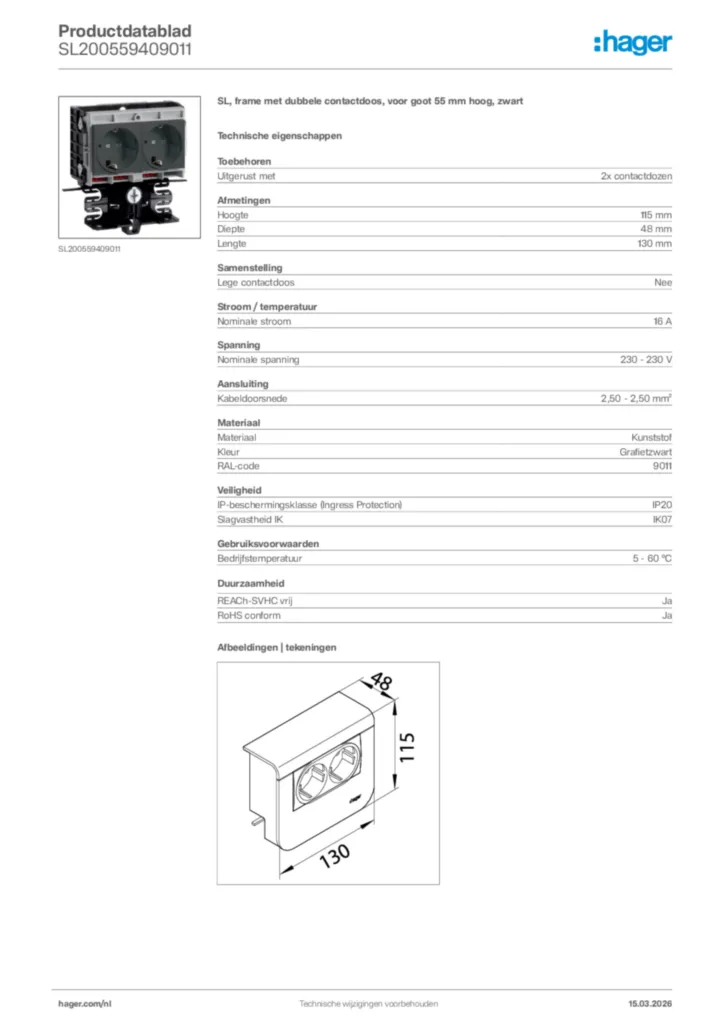

  • Afbeelding voor SL200559409011

  • Normen en milieu

  • Product environmental profile for SL200559409011

    PDF
    217 KB
  • Gebruikshandleidingen

  • Installation manuals for SL200559409011

    PDF
    1 MB
  • Installatiehandleiding voor SL200559409011

    PDF
    1 MB
  • Productlicentie

  • Product licence for SL200559409011

    PDF
    1 MB
  • Productlicentie voor SL200559409011

    PDF
    1 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for SL200559409011

    PDF
    48 KB
  • EU Declaration of conformity for SL200559409011

    PDF
    21 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Geräteeinbau für Sockelleistensysteme SL
Zur Versorgung von Arbeitsplätzen mit Energie- und Datentechnik stehen vorkonfektionierte Geräteträger zur Verfügung: Geräteträger mit 2-fach Steckdosen, Cat.6A Daten-, Fernmelde-, und Lautsprecheranschlüssen. Kombinationen aus 1-fach Steckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger, leer, für Tragsteggeräte oder Unterputz-Geräte mit Abdeckrahmen.

Die Geräteträger werden auf das Kanalunterteil aufgerastet und über einen Drehknebel fixiert können aber auch zusätzlich mittels Schrauben an der Wand gesichert werden.

Hinweis: Der offene Kanalbereich unterhalb des Geräteträgers muss mit einer farblich zum Kanaloberteil passenden Geräteträgerschürze verschlossen werden. Diese ist separat zu bestellen.

Kopieer of exporteer naar GAEB, HTML, PDF, DOC, ÖNORM, ...

Gekopieerd !
Exportieren
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
