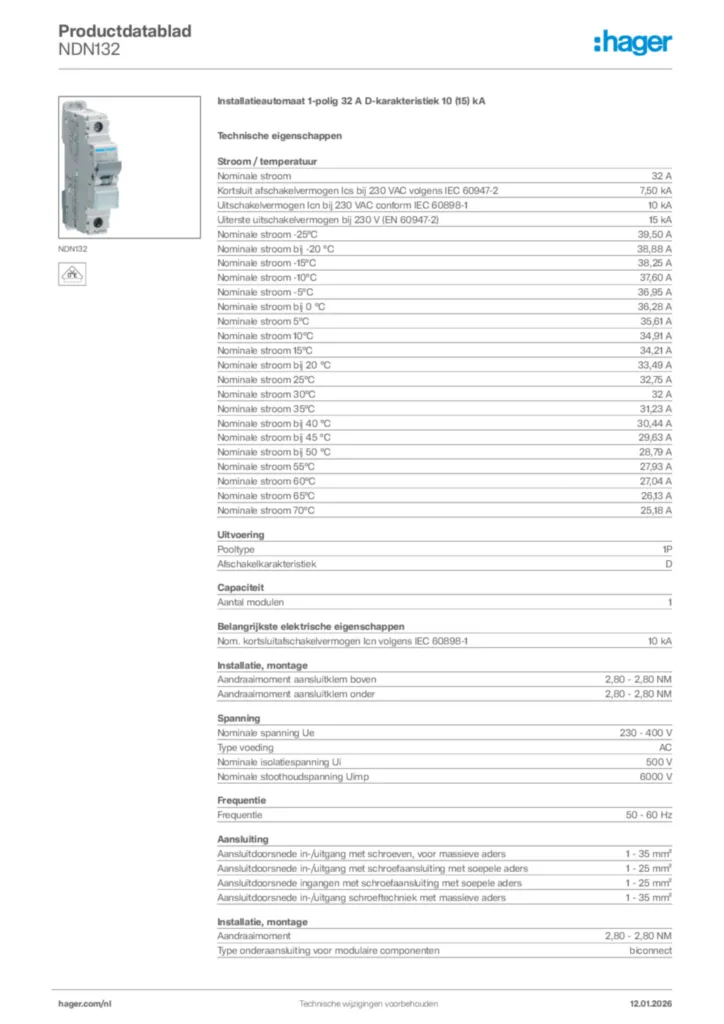

Installatieautomaat 1-polig 32 A D-karakteristiek 10 (15) kA NDN132

Name: NDN132
Brand: Hager
SKU: NDN1323
Price: 67.7 EUR

Brutoprijs

€ 67,70

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Vergrendelingfuncties 1 producten beschikbaar
Afschermkap 1 producten beschikbaar
Nulspanningsspoel 1 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Kamrail 2 producten beschikbaar

Technische eigenschappen

Nominale stroom

32 A
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

7,50 kA
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

10 kA
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

15 kA
Nominale stroom -25°C

39,50 A
Nominale stroom bij -20 °C

38,88 A
Nominale stroom -15°C

38,25 A
Nominale stroom -10°C

37,60 A
Nominale stroom -5°C

36,95 A
Nominale stroom bij 0 °C

36,28 A
Nominale stroom 5°C

35,61 A
Nominale stroom 10°C

34,91 A
Nominale stroom 15°C

34,21 A
Nominale stroom bij 20 °C

33,49 A
Nominale stroom 25°C

32,75 A
Nominale stroom 30°C

32 A
Nominale stroom 35°C

31,23 A
Nominale stroom bij 40 °C

30,44 A
Nominale stroom bij 45 °C

29,63 A
Nominale stroom bij 50 °C

28,79 A
Nominale stroom 55°C

27,93 A
Nominale stroom 60°C

27,04 A
Nominale stroom 65°C

26,13 A
Nominale stroom 70°C

25,18 A

Pooltype

1P
Afschakelkarakteristiek

D

Aantal modulen

1

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

10 kA

Aandraaimoment aansluitklem boven

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 35 mm²

IP-beschermingsklasse (Ingress Protection)

IP20
Rasterafstand

60 mm

Graad van vervuiling IEC 664

2
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

3,65 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Aansluitwijze

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83 mm
Breedte

17,50 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
