Installatieautomaat 1p+N 25 A B-karakteristiek 10 (15) kA NBN525
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Hulpcontactblok 2 product.page.accessories.products-available -
Kamrail 6 product.page.accessories.products-available -
Toebehoren kamrails 2 product.page.accessories.products-available -
Aardlekelement type A 2 product.page.accessories.products-available -
Shunt afschakeling 2 product.page.accessories.products-available -
Nulspanningsspoel 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 51,70 / stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 48,70 / stuk*
-
KDN263B
Kamrail vork 2-polig 10 mm² 56 modulen
€ 79,90 / stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 94,70 / stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 146,00 / stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 40,70 / stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 24,10 / stuk* -
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 21,50 / stuk*
-
KZN024
Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,40 / stuk* -
KZN023Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
€ 1,20 / stuk*
-
BF225N
Aardlekelement 2-polig 25 A 300 mA klasse A
€ 272,00 / stuk* -
BD225NAardlekelement 2-polig 25 A 30 mA klasse A
€ 296,00 / stuk*
-
LZ060Afstandsstuk in verband met warmte, 0, 5 module
€ 6,15 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN25 A
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-27,50 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-110 kA
-
Nominaal afschakelvermogen Icu AC IEC 60947-215 kA
-
Nominale stroom bij -15 °C31,35 A
-
Nominale stroom bij -10 °C30,64 A
-
Nominale stroom bij -5 °C29,94 A
-
Nominale stroom bij 0 °C29,23 A
-
Nominale stroom bij 5 °C28,53 A
-
Nominale stroom bij 10 °C27,82 A
-
Nominale stroom bij 15 °C27,12 A
-
Nominale stroom bij 20 °C26,41 A
-
Nominale stroom bij 25 °C25,71 A
-
Nominale stroom bij 30 °C25 A
-
Nominale stroom bij 35 °C24,29 A
-
Nominale stroom bij 40 °C23,59 A
-
Nominale stroom bij 45 °C22,88 A
-
Nominale stroom bij 50 °C22,18 A
-
Nominale stroom bij 55 °C21,47 A
-
Nominale stroom bij 60 °C20,77 A
-
Nominale stroom bij 65 °C20,06 A
-
Nominale stroom bij 70 °C19,36 A
-
Bedrijfsuitschakelvermogen volgens IEC 947.2 50 Hz50 %
-
Bedrijfsuitschakelvermogen volgens EN 608987,50 kA
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)15 kA
Uitvoering
-
Pooltype1P+N
-
AfschakelkarakteristiekB
Capaciteit
-
Aantal modulen2
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-110 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
-
Rasterafstand60 mm
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6642
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij IN7,20 W
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Breedte35 mm
-
Hoogte83 mm
-
Diepte70 mm
Levensduur
-
Elektrische levensduur in aantal cycli4000
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding NBN525
-
GeneratedProductDatasheet

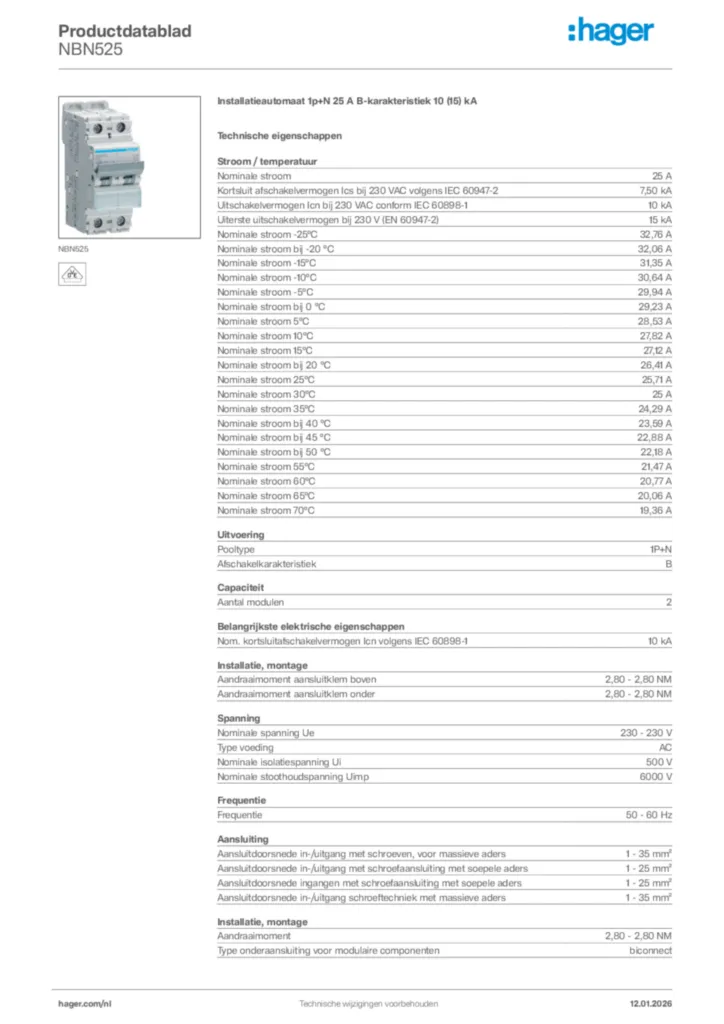

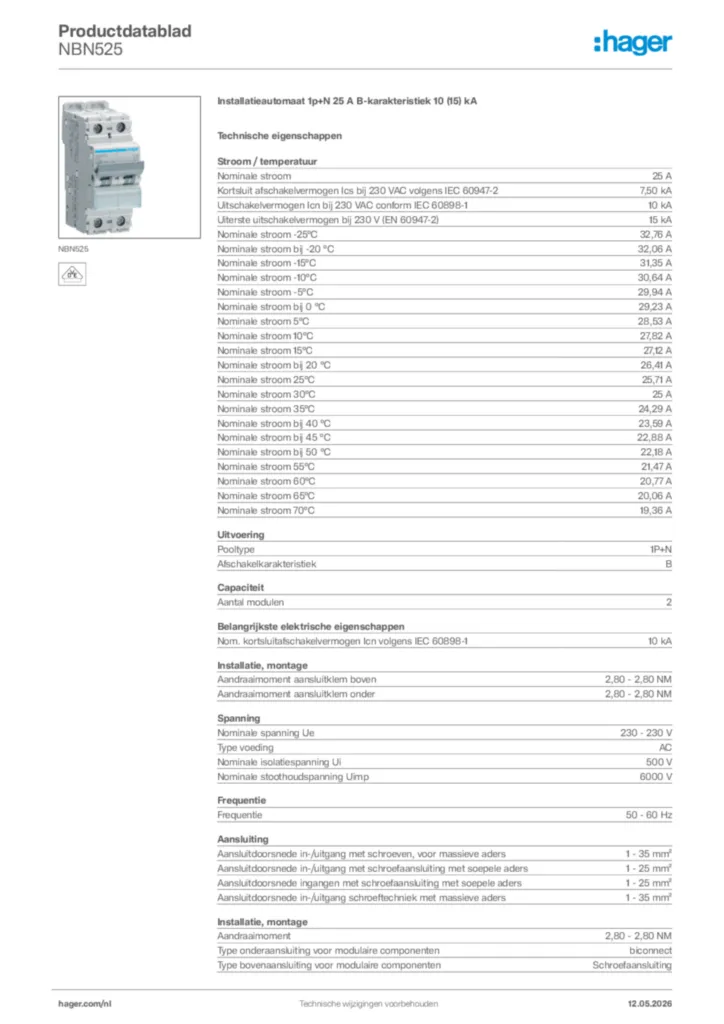

Hager Productdatablad NBN525
