Installatieautomaat 1p+N 20 A B-karakteristiek 10 (15) kA NBN520
EAN-nummer
3250614614330
Verpakking
6 stuks
Artikelgroep
D80
Brutoprijs
€ 63,20
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 4 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Bekijk meer 18 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom20 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-27,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-110 kA
-
Nominale stroom -25°C25,08 A
-
Nominale stroom -20°C24,66 A
-
Nominale stroom -15°C24,24 A
-
Nominale stroom -10°C23,80 A
-
Nominale stroom -5°C23,36 A
-
Nominale stroom 0°C22,91 A
-
Nominale stroom 5°C22,45 A
-
Nominale stroom 10°C21,98 A
-
Nominale stroom 15°C21,51 A
-
Nominale stroom 20°C21,02 A
-
Nominale stroom 25°C20,51 A
-
Nominale stroom 30°C20 A
-
Nominale stroom 35°C19,47 A
-
Nominale stroom 40°C18,93 A
-
Nominale stroom 45°C18,37 A
-
Nominale stroom 50°C17,80 A
-
Nominale stroom 55°C17,20 A
-
Nominale stroom 60°C16,58 A
-
Nominale stroom 65°C15,94 A
-
Nominale stroom 70°C15,28 A
Uitvoering
-
Pooltype1P+N
-
AfschakelkarakteristiekB
Capaciteit
-
Aantal modulen2
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-110 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In5,29 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluitmogelijkheden
-
Type connector/stekerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

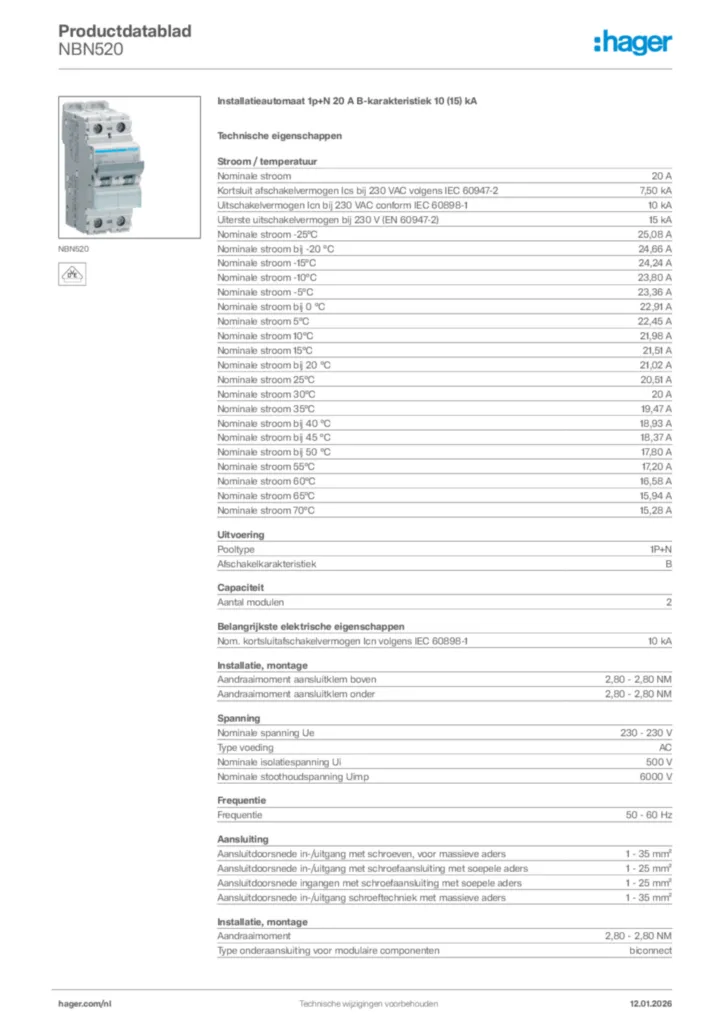

Afbeelding NBN520
-
