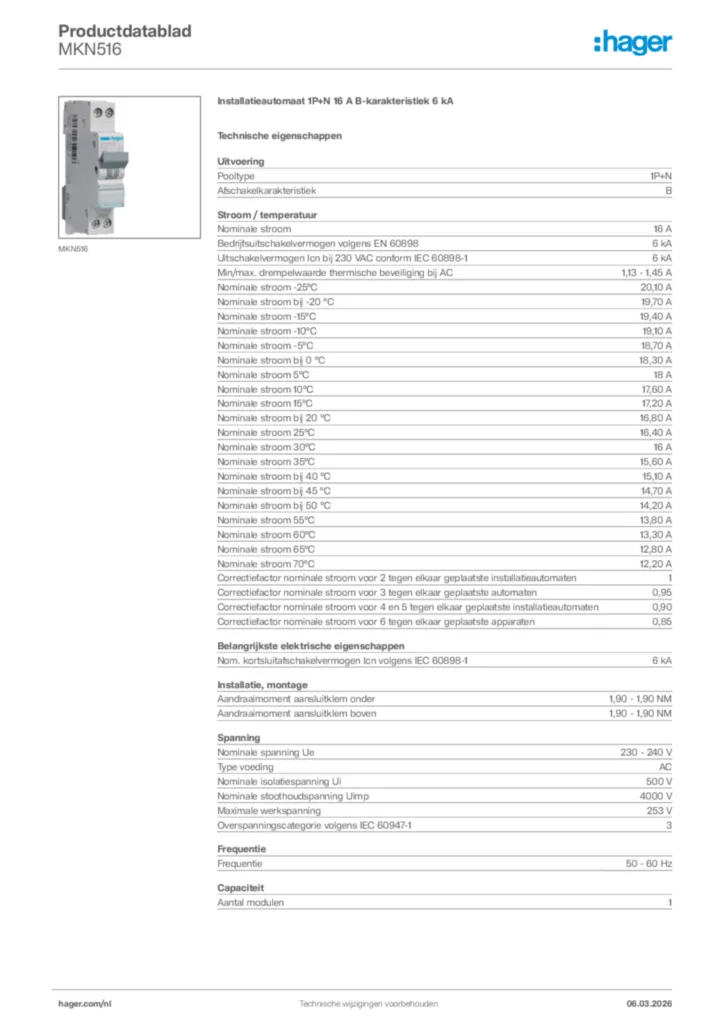

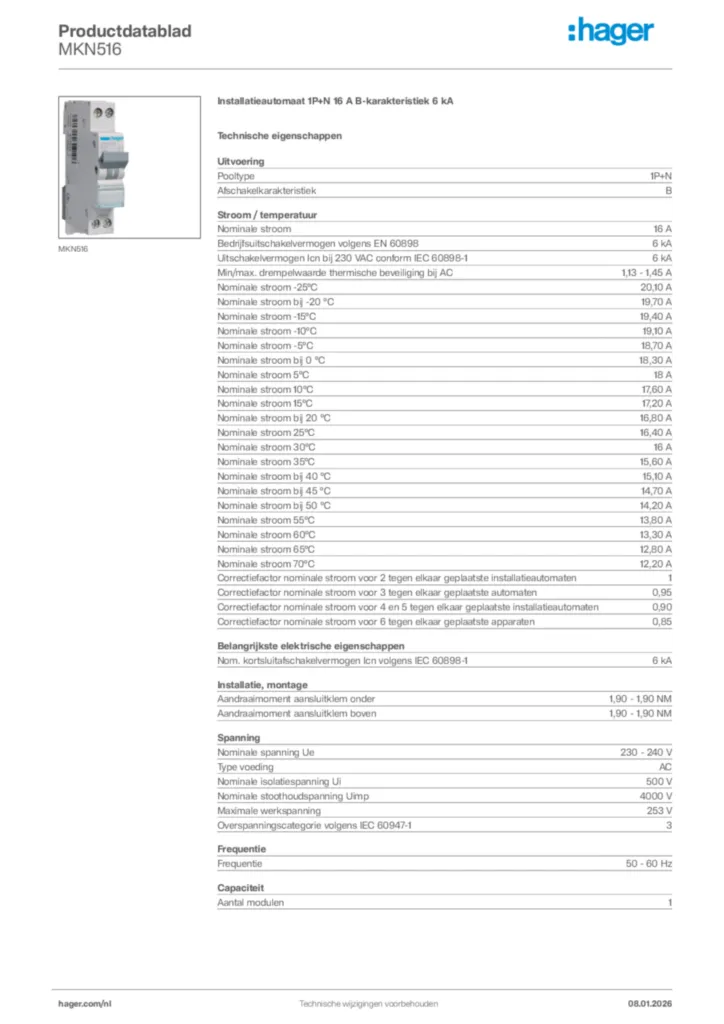

Installatieautomaat 1P+N 16 A B-karakteristiek 6 kA MKN516
EAN-nummer
3250614312250
Verpakking
12 stuks
Artikelgroep
D73
Brutoprijs
€ 45,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Bekijk meer 6 andere producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,50 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 44,50 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 47,20 / Stuk*
-
S014Hangslot voor MZN175 incl. 3 sleutels
€ 7,75 / Stuk*
-
KB163NKamrail blauw 13 x 1-polig 63 A
€ 6,75 / Stuk* -
KB163PKamrail bruin 13 x 1-polig 63 A
€ 6,75 / Stuk* -
KBN663AKamrail 3p+N 63A stift voor 12 1p+N automaten 1M, 10 mm²
€ 45,80 / Stuk* -
KBN663CKamrail 3p+N 63A stift voor 24 1p+N automaten 1M, 10 mm²
€ 88,60 / Stuk*
-
KZN624Eindkap voor 3p+N kamrail
€ 2,35 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype1P+N
-
AfschakelkarakteristiekB
Stroom / temperatuur
-
Nominale stroom16 A
-
Bedrijfsuitschakelvermogen volgens EN 608986 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
-
Min/max. drempelwaarde thermische beveiliging bij AC1,13 - 1,45 A
-
Nominale stroom -25°C20,10 A
-
Nominale stroom bij -20 °C19,70 A
-
Nominale stroom -15°C19,40 A
-
Nominale stroom -10°C19,10 A
-
Nominale stroom -5°C18,70 A
-
Nominale stroom bij 0 °C18,30 A
-
Nominale stroom 5°C18 A
-
Nominale stroom 10°C17,60 A
-
Nominale stroom 15°C17,20 A
-
Nominale stroom bij 20°C16,80 A
-
Nominale stroom 25°C16,40 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,60 A
-
Nominale stroom bij 40°C15,10 A
-
Nominale stroom bij 45°C14,70 A
-
Nominale stroom bij 50°C14,20 A
-
Nominale stroom 55°C13,80 A
-
Nominale stroom 60°C13,30 A
-
Nominale stroom 65°C12,80 A
-
Nominale stroom 70°C12,20 A
-
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten1
-
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten0,95
-
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten0,90
-
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten0,85
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
-
Aandraaimoment aansluitklem onder1,90 - 1,90 NM
-
Aandraaimoment aansluitklem boven1,90 - 1,90 NM
Spanning
-
Nominale spanning Ue230 - 240 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning253 V
-
Overspanningscategorie volgens IEC 60947-13
Frequentie
-
Frequentie50 - 60 Hz
Capaciteit
-
Aantal modulen1
Installatie, montage
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment1,90 - 1,90 NM
Vermogen
-
Vermogensverlies bij nominale stroom In4,20 W
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 70 °C
-
Hoogte2000 m
Levensduur
-
Elektrische levensduur in aantal cycli1000
-
Maximale aantal mechanische schakelingen20000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Aansluiting
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 16 mm²
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenVersprongen
-
Uitlijning onderaansluiting voor modulaire componentenVersprongen
Afmetingen
-
Hoogte84,70 mm
-
Breedte17,50 mm
-
Diepte70 mm
