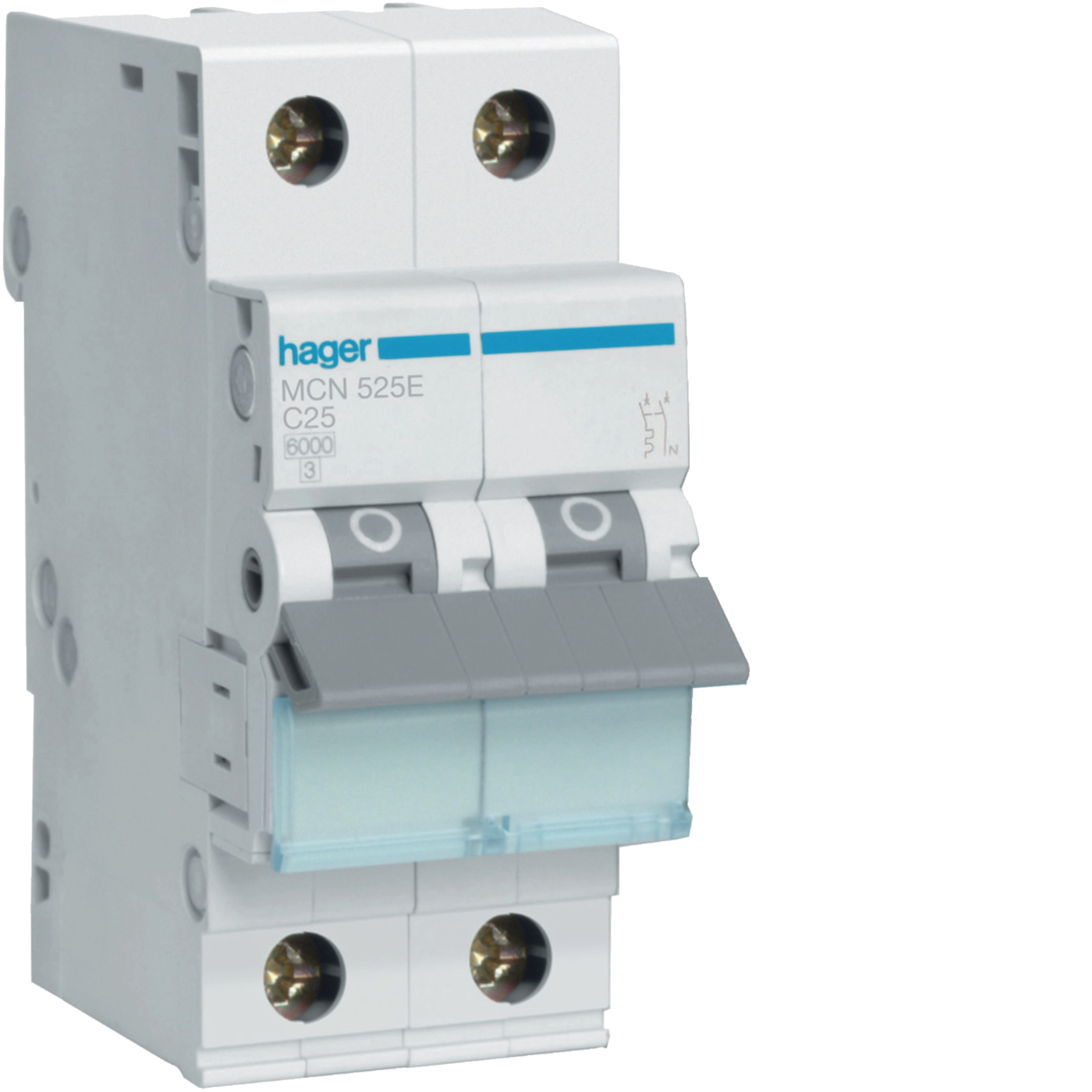

De Hager MCN525E 1-polig+N installatieautomaat (MCB), beveiligt elektrische installaties tegen overbelasting en kortsluiting. Heeft een nominale stroom (In) van 25A. Vanwege de C-karakteristiek reageert hij snel op overbelasting en kan piekstromen aan van maximaal 5 tot 10x In. Met een afschakelvermogen van 6kA kan de MCN525E toegepast worden in stroomkringen van woningbouw en lichte commerciële toepassingen.

EAN-nummer

3250614314308

Verpakking

6 stukken

Artikelgroep

D74

Installatieautomaten (MCB)

Installatieautomaat (MCB) 1-polig+N - C-25A, 6kA MCN525E

Name: MCN525E
Brand: Hager
SKU: MCN525E
Price: 71.1 EUR

Brutoprijs

€ 71,10

/ stuk *

catalog.product_page.transfer_button.label

Bijpassende producten
Technische eigenschappen
catalog.pageproduct.title_sustainability.h2
Downloads
Meer producten

product.page.accessories.title

Kamrail 6 product.page.accessories.products-available
Toebehoren kamrails 2 product.page.accessories.products-available
Aardlekelement type A 2 product.page.accessories.products-available
Hulpcontactblok 2 product.page.accessories.products-available
Shunt afschakeling 2 product.page.accessories.products-available
Nulspanningsspoel 1 product.page.accessories.products-available

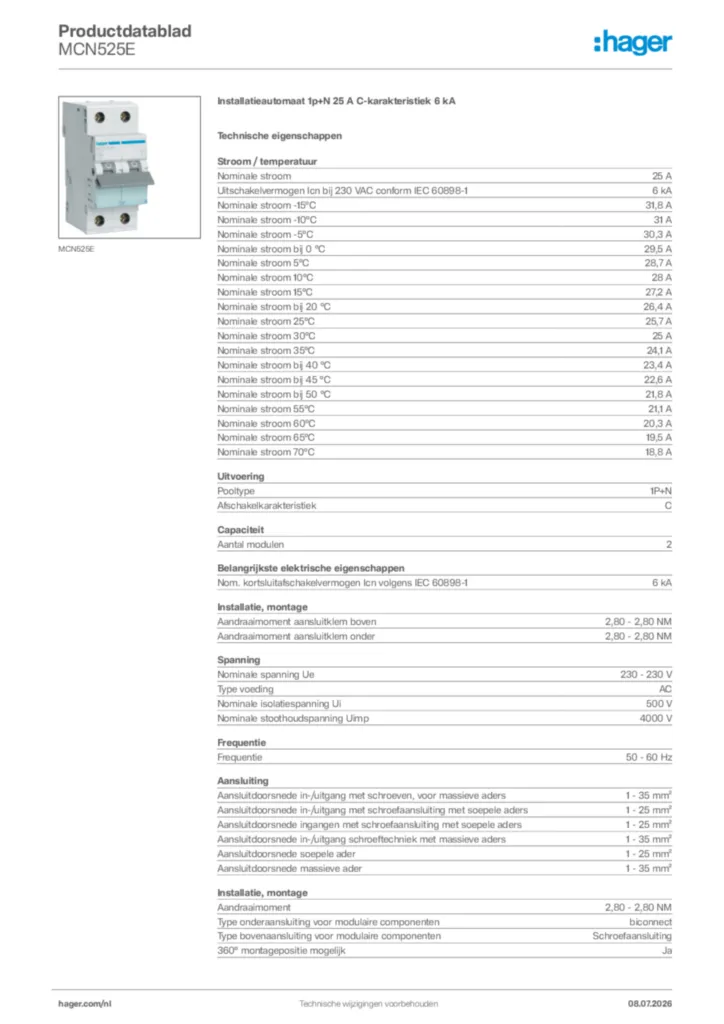

Technische eigenschappen

Nominale stroom IN

25 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA
Nominale stroom bij -15 °C

31,76 A
Nominale stroom bij -10 °C

31,01 A
Nominale stroom bij -5 °C

30,26 A
Nominale stroom bij 0 °C

29,51 A
Nominale stroom bij 5 °C

28,76 A
Nominale stroom bij 10 °C

28,01 A
Nominale stroom bij 15 °C

27,25 A
Nominale stroom bij 20 °C

26,5 A
Nominale stroom bij 25 °C

25,75 A
Nominale stroom bij 30 °C

25 A
Nominale stroom bij 35 °C

24,19 A
Nominale stroom bij 40 °C

23,38 A
Nominale stroom bij 45 °C

22,56 A
Nominale stroom bij 50 °C

21,75 A
Nominale stroom bij 55 °C

20,94 A
Nominale stroom bij 60 °C

20,13 A
Nominale stroom bij 65 °C

19,31 A
Nominale stroom bij 70 °C

18,5 A

Pooltype

1P+N
Afschakelkarakteristiek

C

Aantal modulen

2

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment aansluitklem boven

2,80 - 2,80 NM
Aandraaimoment aansluitklem onder

2,80 - 2,80 NM
Aandraaimoment

2,80 - 2,80 NM
Type onderaansluiting voor modulaire componenten

biconnect
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 230 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 35 mm²
Aansluitdoorsnede soepele ader

1 - 25 mm²
Aansluitdoorsnede massieve ader

1 - 35 mm²

IP-beschermingsklasse (Ingress Protection)

IP20
Rasterafstand

35 mm

Graad van vervuiling IEC 664

2
Stroombegrenzingsklasse

3
Tropenbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

Vermogensverlies bij IN

6 W

Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte
Aansluitwijze

Schroefaansluiting

Hoogte

83 mm
Breedte

35 mm
Diepte

70 mm

Elektrische levensduur in aantal cycli

4000

catalog.pageproduct.title_sustainability.h2

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
