De Hager MCN316E 3-polige installatieautomaat (MCB), beveiligt elektrische installaties tegen overbelasting en kortsluiting. Heeft een nominale stroom (In) van 16A. Vanwege de C-karakteristiek reageert hij snel op overbelasting en kan piekstromen aan van maximaal 5 tot 10x In. Met een afschakelvermogen van 6kA kan de MCN316E toegepast worden in stroomkringen van woningbouw en lichte commerciële toepassingen.
EAN-nummer
3250614313974
Verpakking
4 stukken
Installatieautomaat (MCB) 3-polig - C-16A 6kA MCN316E
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
catalog.product_page.follow_up.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Vergrendelingfuncties 1 product.page.accessories.products-available -
Toebehoren 1 product.page.accessories.products-available -
Nulspanningsspoel 1 product.page.accessories.products-available -
Shunt afschakeling 2 product.page.accessories.products-available -
Hulpcontactblok 2 product.page.accessories.products-available -
Kamrail 4 product.page.accessories.products-available
product.page.accessories.title-modal
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 6,15 / stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 51,70 / stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 48,70 / stuk*
-
KDN363AKamrail vork 3-polig 10 mm² 12 modulen
€ 28,80 / stuk* -
KDN380AKamrail vork 3-polig 16 mm² 12 modulen
€ 33,30 / stuk* -
KDN363B
Kamrail vork 3-polig 10 mm² 57 modulen
€ 105,00 / stuk* -
KDN380BKamrail vork 3-polig 16 mm² 57 modulen
€ 126,00 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN16 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
-
Nominale stroom bij -15 °C20,17 A
-
Nominale stroom bij -10 °C19,71 A
-
Nominale stroom bij -5 °C19,25 A
-
Nominale stroom bij 0 °C18,78 A
-
Nominale stroom bij 5 °C18,32 A
-
Nominale stroom bij 10 °C17,86 A
-
Nominale stroom bij 15 °C17,39 A
-
Nominale stroom bij 20 °C16,93 A
-
Nominale stroom bij 25 °C16,46 A
-
Nominale stroom bij 30 °C16 A
-
Nominale stroom bij 35 °C15,45 A
-
Nominale stroom bij 40 °C14,89 A
-
Nominale stroom bij 45 °C14,34 A
-
Nominale stroom bij 50 °C13,78 A
-
Nominale stroom bij 55 °C13,23 A
-
Nominale stroom bij 60 °C12,67 A
-
Nominale stroom bij 65 °C12,12 A
-
Nominale stroom bij 70 °C11,56 A
-
Uitschakelvermogen Icn bij 400 VAC conform IEC 60898-16 kA
Uitvoering
-
Pooltype3P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue230 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
-
Aansluitdoorsnede soepele ader1 - 25 mm²
-
Aansluitdoorsnede massieve ader1 - 35 mm²
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
-
Rasterafstand35 mm
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6642
-
Stroombegrenzingsklasse3
-
TropenbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij IN6,99 W
Aansluitmogelijkheden
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
AansluitwijzeSchroefaansluiting
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Levensduur
-
Elektrische levensduur in aantal cycli4000
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding MCN316E
-

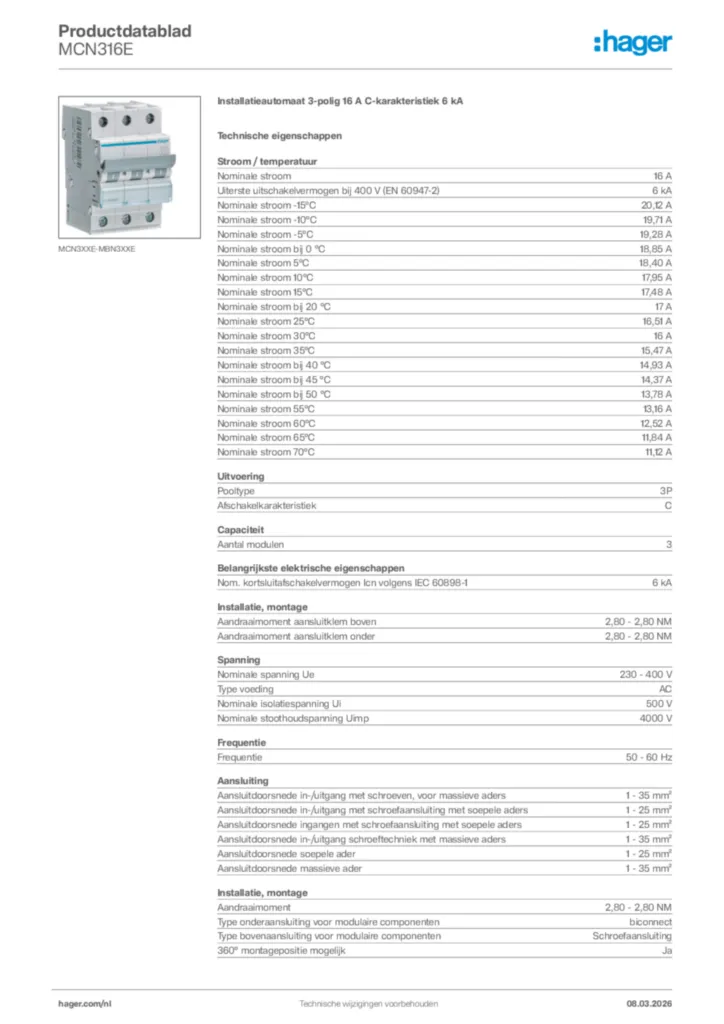

GeneratedProductDatasheet
