Gr. 2, 185 mm railafstand, 1-polig schakelend, M12 aansluiting LVSG2CE
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
NH-mespatroon 1 producten beschikbaar
-
Bout 2 producten beschikbaar
-
DIN-rail adapter 1 producten beschikbaar
-
Toebehoren 17 producten beschikbaar
-
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar
-
Bekijk meer 12 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom400 A
-
Nominale bedrijfsstroom bij AC22B400 A
-
Nominale bedrijfsstroom bij AC23B400 A
-
Nominale piekstroombestendigheid Icw 1 s IEC 6094710 kA
-
ZekeringsgrootteNH2
-
Type connector/stekerSchroefaansluiting
-
Aansluitdoorsnede soepele ader70 - 300 mm²
-
Aansluitdoorsnede massieve ader150 - 300 mm²
-
Type connector/stekerSchroefaansluiting
-
Aantal polen1
-
Bedrijfstemperatuur-25 - 55 °C
-
Aandraaimoment32 - 32 NM
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
-
Beschermingsgraad IPIP2X
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte190 mm
-
Vermogensverlies bij nominale stroom In56 W
-
Frequentie50 - 60 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

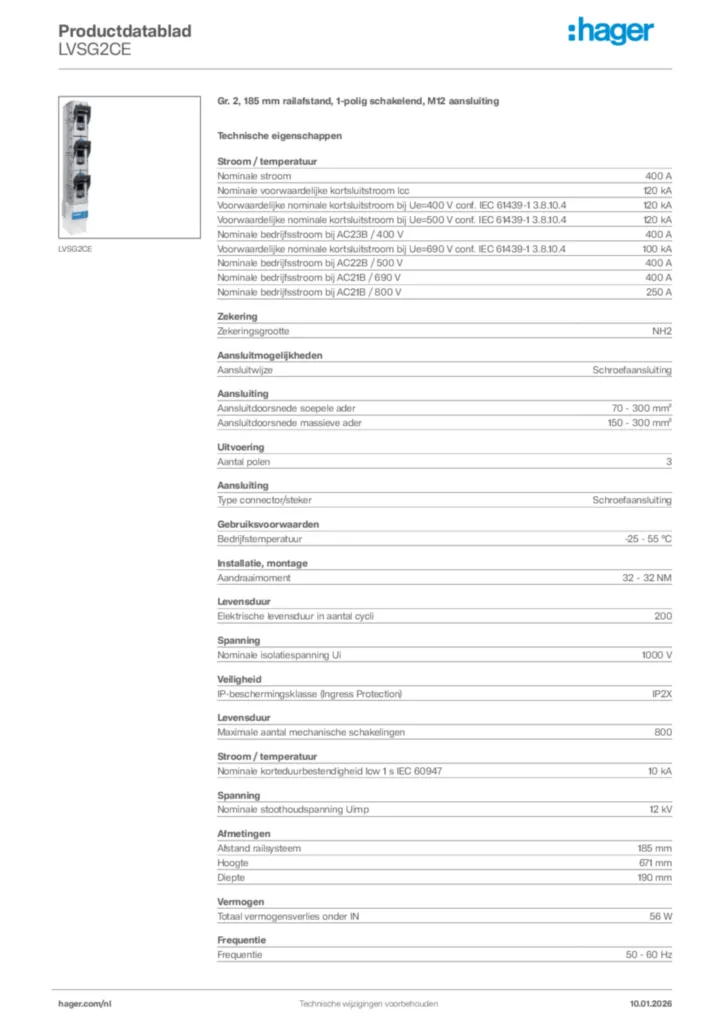

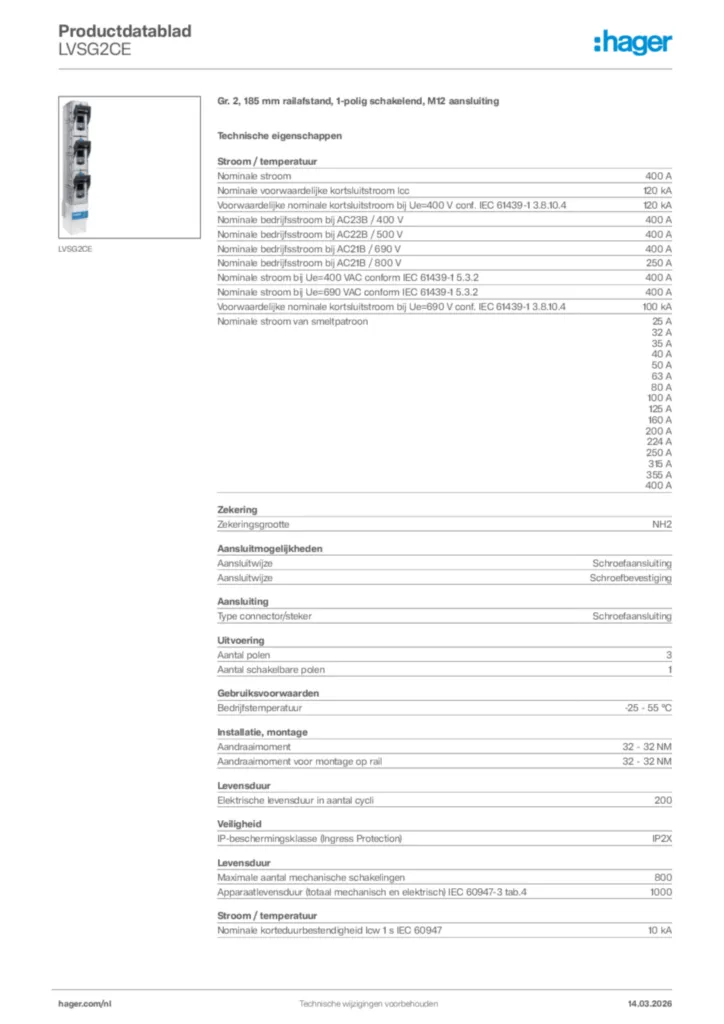

Afbeelding LVSG2CE
-
Installatiehandleiding
Installatiehandleiding International 2011-03-31
PDF3,70 MBInstallatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MBInstallatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MBInstallatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,54 MB -
Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
