Gr. 00, 185 mm railafstand, 3-polig schakelend, M8 aansluiting, verhoogd LVSG00TSP
EAN-nummer
4049857199815
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 245,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
DIN-rail adapter 1 producten beschikbaar -
Toebehoren 3 producten beschikbaar -
Afschermkap 3 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 3 producten beschikbaar -
Coderingsmateriaal 2 producten beschikbaar -
Bekijk meer 4 andere producten beschikbaar
Maak jouw systeem compleet
-
LVZ00DA185-185
Dubbeladapter 185 mm op 185 mm voor Vertigroup
€ 88,80 / Stuk*
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 11,70 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,10 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 30,60 / Stuk*
-
LVZ00AK
Kabelafdekkap kort Gr. 00 voor 60/100mm
€ 6,65 / Stuk* -
LVZ00ALKabelafdekkap lang Gr. 00 voor 60/100mm
€ 7,35 / Stuk* -
LVZ00AL185Kabelafdekkap lang Gr. 00 voor 185mm
€ 7,35 / Stuk*
-
LVZ00AOU
Opvulmodule/kabelafdekkap voor aanluiting gr. 00 60/100 mm, blind
€ 14,50 / Stuk* -
LVZ00RA185Verhoogde afdekplaat 50 mm voor dubbeladapter 185 mm
€ 38,80 / Stuk* -
LVZ00RAD185Afdekplaat 50 mm breed voor dubbeladapter 185 mm
€ 27,20 / Stuk*
-
LVZ00BST
Tekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,10 / Stuk* -
LVZ00BTKTekstvenster t.b.v. LVZ00BTS
€ 8,00 / Stuk*
-
LVZ001APrismaklem voor koper en alu max. 150 mm², set 3 stuks
€ 53,60 / Stuk* -
LVZ00CBrugklem voor koper (set à 3 stuks)
€ 15,50 / Stuk*

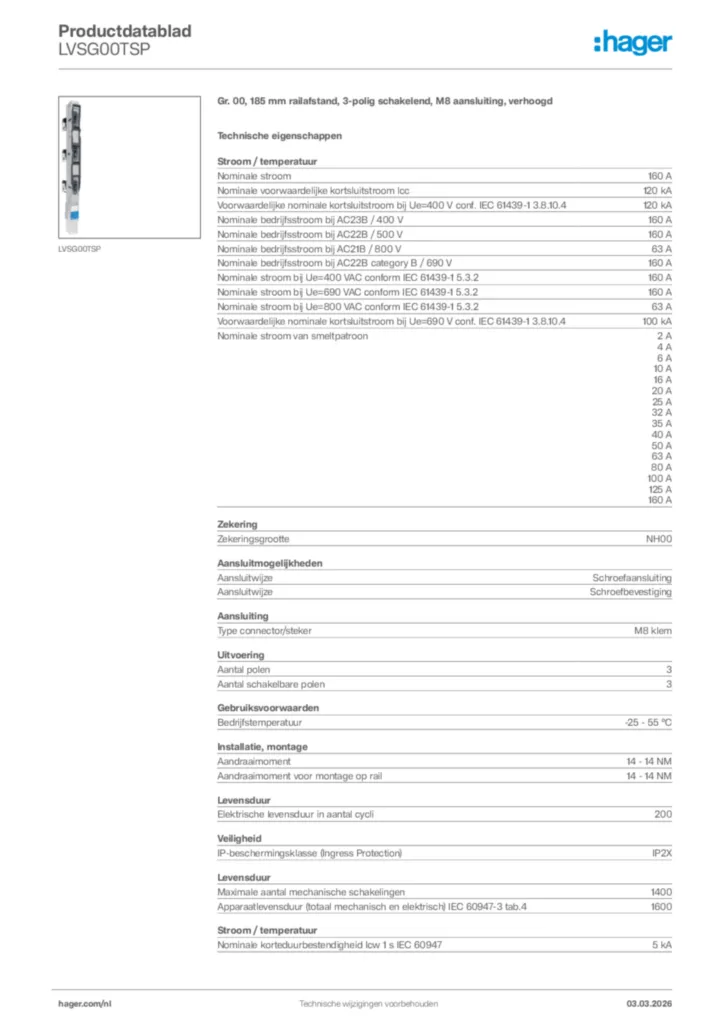

Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 95 mm²
-
Aansluitdoorsnede massieve ader2.5 - 95 mm²
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte123 mm
Vermogen
-
Vermogensverlies bij nominale stroom In22 W
Frequentie
-
Frequentie50 - 60 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG00TSP
-
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB
Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB
Montageanleitung 00/185 3-polig Eh
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,57 MB -
Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-02-07
PDF772,51 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-09-14
PDF772,30 kB
