Gr. 00, 185mm railafstand, 1-polig schakelend, M8 aansluiting, verhoogd LVSG00TSE
EAN-nummer
4049857199822
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 252,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 3 producten beschikbaar -
Bout 1 producten beschikbaar -
Afschermkap 3 producten beschikbaar -
Coderingsmateriaal 2 producten beschikbaar -
Kabelaansluiting 2 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 11,70 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 30,60 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,10 / Stuk*
-
LVZ00AK
Kabelafdekkap kort Gr. 00 voor 60/100mm
€ 6,65 / Stuk* -
LVZ00ALKabelafdekkap lang Gr. 00 voor 60/100mm
€ 7,35 / Stuk* -
LVZ00AL185Kabelafdekkap lang Gr. 00 voor 185mm
€ 7,35 / Stuk*
-
LVZ00BST
Tekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,10 / Stuk* -
LVZ00BTKTekstvenster t.b.v. LVZ00BTS
€ 8,00 / Stuk*
-
LVZ00C
Brugklem voor koper (set à 3 stuks)
€ 15,50 / Stuk* -
LVZ001APrismaklem voor koper en alu max. 150 mm², set 3 stuks
€ 53,60 / Stuk*
-
LVZ00DA185-185
Dubbeladapter 185 mm op 185 mm voor Vertigroup
€ 88,80 / Stuk*
-
LVZ00RAD185Afdekplaat 50 mm breed voor dubbeladapter 185 mm
€ 27,20 / Stuk* -
LVZ00RA185Verhoogde afdekplaat 50 mm voor dubbeladapter 185 mm
€ 38,80 / Stuk* -
LVZ00AOUOpvulmodule/kabelafdekkap voor aanluiting gr. 00 60/100 mm, blind
€ 14,50 / Stuk*
Technische eigenschappen
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 95 mm²
-
Aansluitdoorsnede massieve ader2.5 - 95 mm²
-
Type connector/stekerM8 klem
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte123 mm
Vermogen
-
Totaal vermogensverlies onder IN22 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG00TSE
-

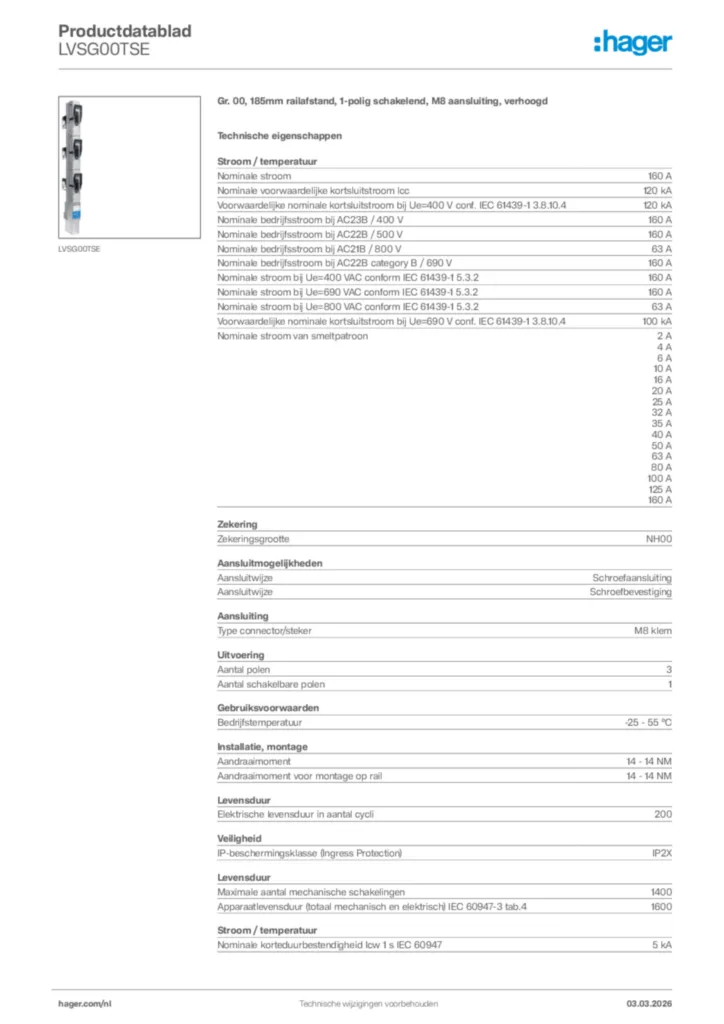

Product datasheet
