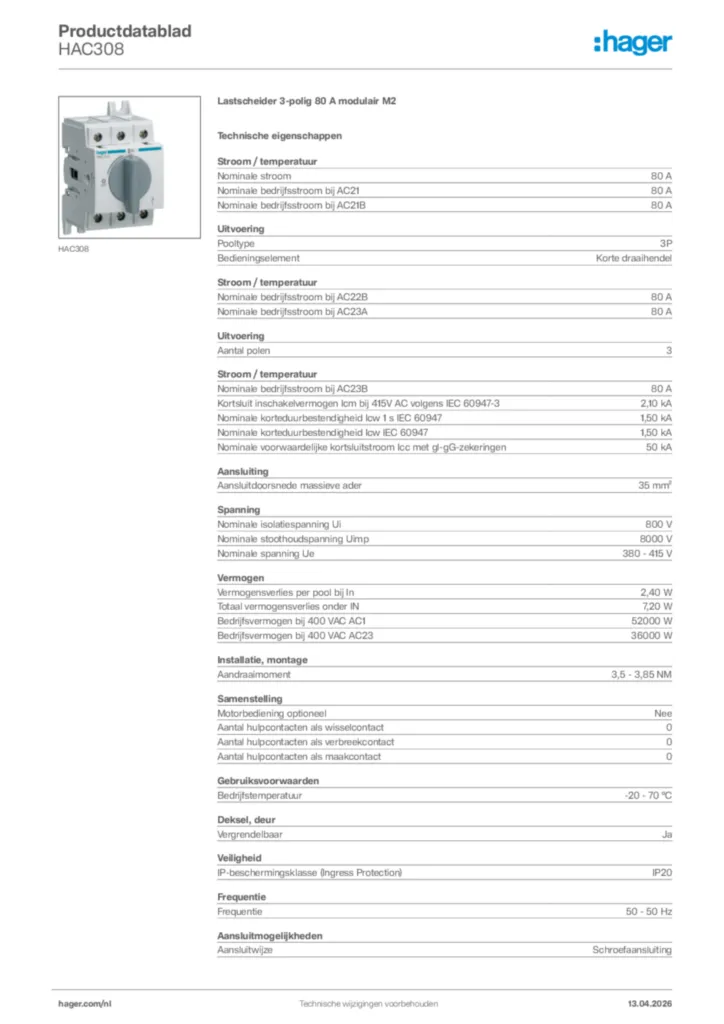

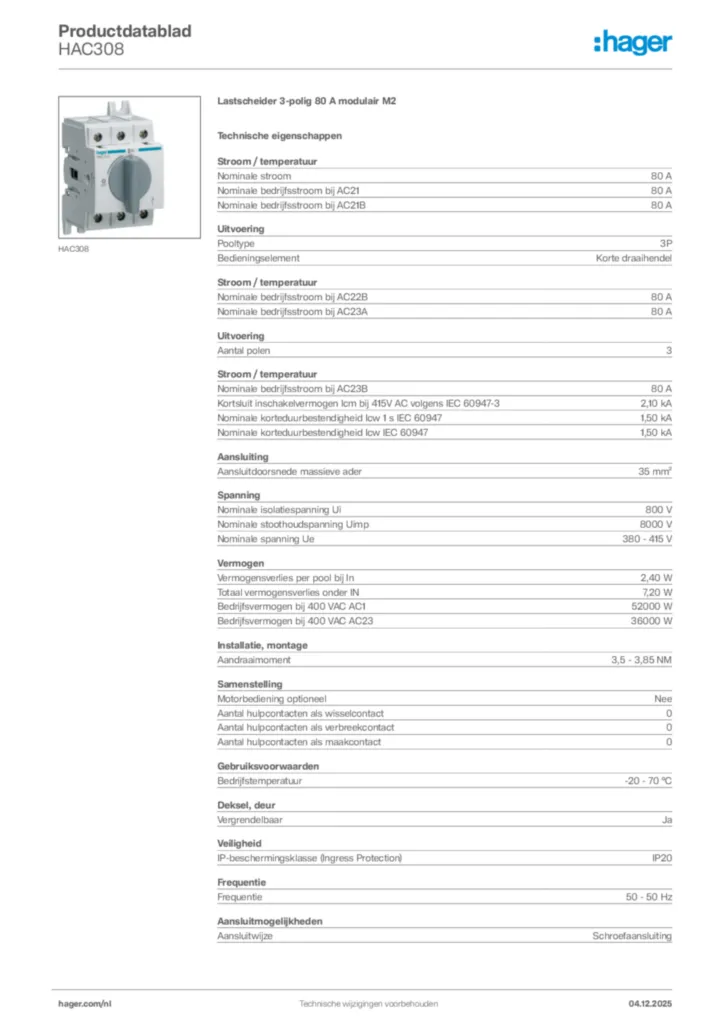

Lastscheider 3-polig 80 A modulair M2 HAC308
EAN-nummer
3250613140281
Verpakking
1 Stuk
Artikelgroep
F35
Brutoprijs
€ 87,40
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Draaibediening 1 producten beschikbaar -
Schakelaaras 3 producten beschikbaar -
Hulpcontact 2 producten beschikbaar -
Afschermkap 1 producten beschikbaar
Maak jouw systeem compleet
-
HZC010
Draaibediening lastscheider HA, M1-2
€ 47,20 / Stuk*
-
HZC111
Verlengas lastscheider HA/HI, lengte 150 mm M1-2
€ 5,55 / Stuk* -
HZC112Verlengas lastscheider HA/HI, lengte 200 mm M1-2
€ 7,15 / Stuk* -
HZC113Verlengas lastscheider HA/HI, lengte 320 mm M1-2
€ 9,35 / Stuk*
-
HZC311
Hulpcontact 1 maak + 1 verbreek lastscheider M1-2-V
€ 27,90 / Stuk* -
HZC312Hulpcontact 2 maak lastscheider M1-2-V
€ 27,90 / Stuk*
-
HZC213
Afschermkap set 3-polig M2
€ 10,90 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom80 A
-
Nominale bedrijfsstroom bij AC2180 A
-
Nominale bedrijfsstroom bij AC21B80 A
-
Nominale bedrijfsstroom bij AC22B80 A
-
Nominale bedrijfsstroom bij AC23A80 A
-
Nominale bedrijfsstroom bij AC23B80 A
-
Kortsluit inschakelvermogen Icm bij 415 VAC volgens IEC 60947-32,10 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609471,50 kA
-
Nominale korteduurbestendigheid Icw IEC 609471,50 kA
Uitvoering
-
Pooltype3P
-
BedieningselementKorte draaigreep
-
Aantal polen3
Aansluiting
-
Aansluitdoorsnede massieve ader35 mm²
Spanning
-
Nominale isolatiespanning Ui800 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue380 - 415 V
Vermogen
-
Vermogensverlies per pool bij In2,40 W
-
Vermogensverlies bij nominale stroom In7,20 W
-
Bedrijfsvermogen bij 400 VAC AC152000 W
-
Bedrijfsvermogen bij 400 VAC AC2336000 W
Installatie, montage
-
Aandraaimoment3,5 - 3,85 NM
Samenstelling
-
Motorbediening optioneelNee
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-20 - 70 °C
Deksel, deur
-
VergrendelbaarJa
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Frequentie
-
Frequentie50 - 50 Hz
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Functies
-
Is omkeerschakelaarNee
-
Uitvoering als noodstopinrichtingNee
-
Uitvoering als hoofdschakelaarJa
-
Uitvoering als werkschakelaarJa
-
Uitvoering als veiligheidsschakelaarJa
-
Uitvoering als lastscheiderJa
Capaciteit
-
Aantal modulen3
