De Hager EVN160C is een 4-polige vermogensmagneetschakelaar met 230V AC-spoel voor het betrouwbaar schakelen van van verlichting, verwarming en andere vermogensbelastingen tot 160A bij AC-1.Dankzij de DIN-railmontage en stille werking is hij ideaal voor woningbouw en utiliteit. De EVN160C heeft een indicatief maximaal vermogen bij 400V 3~ van 109kW
EAN-nummer
3250612236480
Verpakking
1 stuk
Artikelgroep
G55
Magneetschakelaar - 4-polig, 160A bij AC-1, 230V AC EVN160C
Brutoprijs
€ 790,00
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Hulpcontact 2 product.page.accessories.products-available -
Toebehoren 1 product.page.accessories.products-available
product.page.accessories.title-modal
Technische eigenschappen
Uitvoering
-
Pooltype4P
Spanning
-
Nominale spanning Ue12 - 690 V
-
Stuurspanning AC190 - 240 V
-
Nominale stoothoudspanning Uimp8000 V
-
Type voeding van stuurcircuitAC
-
Nominale isolatiespanning Ui690 V
Stroom / temperatuur
-
Nominale stroom Ie onder 110 V DC1 IEC 60947-4160 A
-
Nominale stroom Ie onder 220 V DC1 IEC 60947-4160 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-4160 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-495 A
-
Aanvaardbare nominale bedrijfsstroom bij AC395 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-4160 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-495 A
Afmetingen
-
Afstriplengte voor hoofdstroomaansluiting15 mm
-
Diepte142 mm
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogensverlies bij IN39,40 W
-
Vermogensverlies per spoel3,10 W
-
Bedrijfsvermogen 3P bij 220-230 VAC AC1 volgens IEC 60947-458 kW
-
Verbruik bij houden3,1 VA
-
Bedrijfsvermogen 3P bij 380-400 VAC AC1 volgens IEC60947-4100 kW
-
Verbruik bij inkomen180 VA
-
Bedrijfsvermogen 3P bij 220-230 VAC AC3 volgens IEC 60947-430 kW
Installatie, montage
-
Aandraaimoment besturings- en hulpcontact1,20 - 1,20 NM
-
Aandraaimoment hoofdstroomaansluiting14 - 14 NM
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Aansluitwijze regeling en hulpcontactSchroefaansluiting
Aansluiting
-
Soort contact4 maak
-
Striplengte van besturings- en hulpaansluitkabel10 mm
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders16 - 120 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders0,75 - 4 mm²
Samenstelling
-
Aantal hulpcontacten als maakcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal maakcontacten4
-
Aantal verbreekcontacten0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP00
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 60 °C
-
Graad van vervuiling IEC 6643
-
Opslag-/transport-temperatuur-40 - 80 °C
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding EVN160C
-
GeneratedProductDatasheet

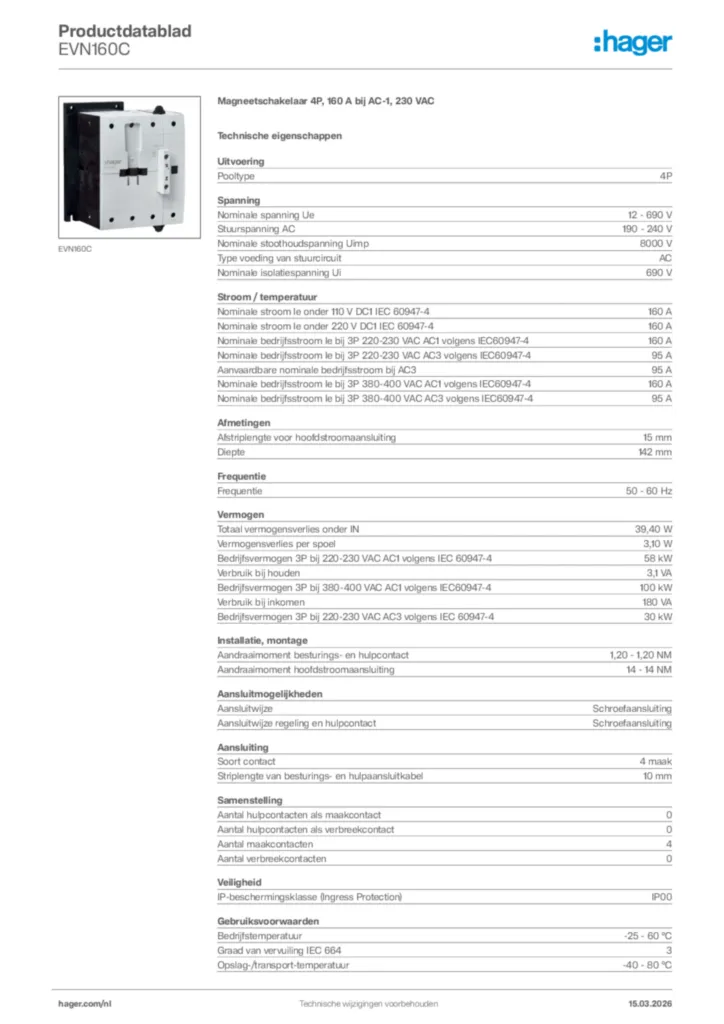

Hager Productdatablad EVN160C
