Magneetschakelaar 3P + 1 NO, 38 A bij AC-3, 230 VAC EV03810C
EAN-nummer
3250612236060
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 193,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontactadapter 1 producten beschikbaar -
Thermisch overbelastingsrelais 5 producten beschikbaar -
Hulpcontact 6 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
RC netontstoorfilter 1 producten beschikbaar
Maak jouw systeem compleet
-
EVB006B
Thermisch overbelastingsrelais 4, 0 - 6, 0 A voor magneetschakelaars EV018…EV038
€ 97,80 / Stuk* -
EVB010B
Thermisch overbelastingsrelais 6, 0 - 10 A voor magneetschakelaars EV018…EV038
€ 97,80 / Stuk* -
EVB016B
Thermisch overbelastingsrelais 10 - 16 A voor magneetschakelaars EV018…EV038
€ 97,80 / Stuk* -
EVB024B
Thermisch overbelastingsrelais 16 - 24 A voor magneetschakelaars EV018…EV038
€ 97,80 / Stuk* -
EVB032B
Thermisch overbelastingsrelais 24 - 32 A voor magneetschakelaars EV018…EV038
€ 156,00 / Stuk*
-
EVA001
Hulpcontactblok 1NO+1NC voor EV007-10…EV038-10, EVN022…EVN045, EVL014…EVL027
€ 13,90 / Stuk* -
EVA002Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL014…EVL027
€ 25,40 / Stuk* -
EVA005Hulpcontactblok 1NO+1NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 13,80 / Stuk* -
EVA006Hulpcontactblok 4NO voor EV007…EV038, EVN022…EVN045, EVL..., EVR…
€ 23,40 / Stuk* -
EVA007Hulpcontactblok 2NO+2NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk* -
EVA008Hulpcontactblok 4NC voor EV007…EV038, EVN022…EVN045, EVL…, EVR…
€ 23,40 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype3P
Spanning
-
Nominale spanning Ue12 - 690 V
-
Stuurspanning AC230 - 230 V
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale spanning Ue AC voor hulpcontact600 V
-
Nominale spanning Ue DC voor hulpcontact250 V
-
Type voeding van stuurcircuitAC
-
Nominale isolatiespanning Ui690 V
Stroom / temperatuur
-
Nominale stroom Ie onder 110 V DC1 IEC 60947-440 A
-
Nominale stroom Ie onder 220 V DC1 IEC 60947-440 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-445 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-438 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC4 volgens IEC60947-415 A
-
Aanvaardbare nominale bedrijfsstroom bij AC338 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-445 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-438 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC4 volgens IEC60947-415 A
-
Nominale stroom Ie voor hulpcontact bij 110 VAC AC1510 A
-
Nominale stroom Ie voor hulpcontact bij 24 VAC AC1510 A
-
Nominale stroom Ie voor hulpcontact bij 24 V DC131 A
-
Nominale stroom Ie voor hulpcontact bij 250 V DC131 A
Afmetingen
-
Afstriplengte voor hoofdstroomaansluiting10 mm
-
Diepte138 mm
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Totaal vermogensverlies onder IN11,40 W
-
Vermogensverlies per spoel2,10 W
-
Bedrijfsvermogen 3P bij 220-230 VAC AC1 volgens IEC 60947-417 kW
-
Bedrijfsvermogen 3P bij 220-230 VAC AC4 volgens IEC 60947-44 kW
-
Verbruik bij houden7,1 VA
-
Bedrijfsvermogen 3P bij 380-400 VAC AC1 volgens IEC60947-429 kW
-
Verbruik bij inkomen52 VA
-
Bedrijfsvermogen 3P bij 220-230 VAC AC3 volgens IEC 60947-411 kW
-
Bedrijfsvermogen 3P bij 380-400 VAC AC4 volgens IEC60947-47 kW
Installatie, montage
-
Aandraaimoment besturings- en hulpcontact1,20 - 1,20 NM
-
Aandraaimoment hoofdstroomaansluiting3,20 - 3,20 NM
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Aansluitwijze regeling en hulpcontactSchroefaansluiting
Aansluiting
-
Soort contact3 maak +1 hulp. S
-
Striplengte van besturings- en hulpaansluitkabel10 mm
Samenstelling
-
Aantal hulpcontacten als maakcontact1
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal maakcontacten3
-
Aantal verbreekcontacten0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP00
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 60 °C
-
Graad van vervuiling IEC 6643
-
Opslag-/transport-temperatuur-40 - 80 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding EV03810C
-
Product datasheet

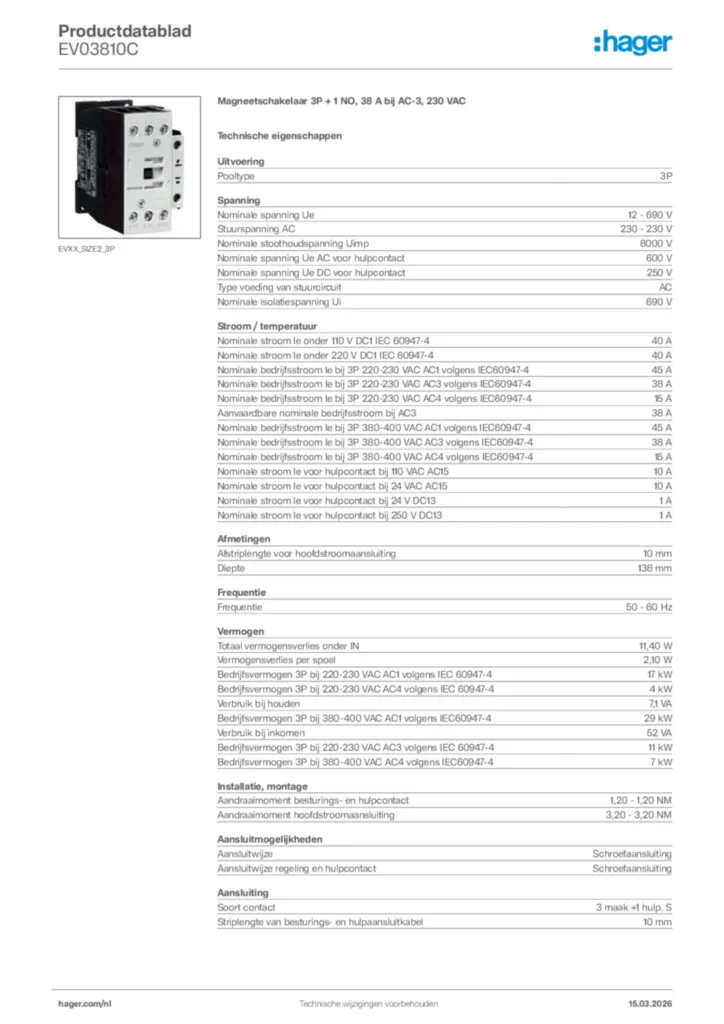

Hager Productdatablad EV03810C
