ESD325S

Magneetschakelaar 25 A, 3 maak, geruisarm, 24V AC 50/60Hz
Bestelnummer
ESD325S
EAN-nummer
3250612400119
Verpakking
1 stuk
Artikelgroep
G40
Brutoprijs
€ 53,80 / stuk *

Technische eigenschappen

  • Design
    • Type bediening
      • Niet toepasbaar
    • Aantal polen
      • 3 P
  • Uitvoering
    • Aantal modulen
      • 2
  • Belangrijkste elektrische eigenschappen
    • Nominale spanning (wisselstroom)
      • 400 V
    • Frequentie
      • 50/60 Hz
  • Spanning
    • Nominale isolatiespanning
      • 440 V
    • Stuurspanning DC
      • 0 V
    • Stuurspanning AC
      • 24 V
    • Stootspanningsvastheid
      • 4 kV
  • Stroom
    • Nominale stroom Inom
      • 25 A
    • Thermische stroom buiten de verdeler
      • 25 A
    • Nominale bedrijfsstroom bij AC 7 A
      • 25 A
    • Nominale bedrijfsstroom bij AC 7 B
      • 8,5 A
  • Afmetingen
    • Diepte geïnstalleerd product
      • 60 mm
    • Hoogte geïnstalleerd product
      • 83 mm
    • Breedte geïnstalleerd product
      • 35,75 mm
  • Vermogen
    • Verbruik bij inkomen
      • 2,8 VA
    • Verbruik bij houden
      • 2,8 VA
    • Vermogensverlies bij nominale stroom
      • 7,3 W
    • Vermogensverlies per contact
      • 1,5 W
    • Vermogensverlies per spoel
      • 2,8 W
    • Vermogen bij 230 V in gebruikerscategorie AC 7 A
      • 4,6 kW
    • Vermogen bij 230 V in gebruikerscategorie AC 7 B
      • 880 W
    • Vermogen bij 400 V in gebruikerscategorie AC 7 A
      • 13,8 kW
    • Vermogen bij 400 V in gebruikerscategorie AC 7 B
      • 2,6 kW
  • Afschakeltijd
    • Reactietijd bij openen
      • 15 ms
    • Reactietijd bij sluiten
      • 25 ms
  • Weerstand
    • Nominale weerstand van de spoel
      • 137 Ω
  • Levensduur
    • Elektrische levensduur in aantal cycli
      • 30000
    • Maximale aantal mechanische schakelingen
      • 1000000
  • Besturing van TL-lampen
    • Max. verm. met fluorescente lampen (par)
      • 810 VA
    • TL lampen in duoschakeling
      • 1990 VA
    • Maximale TL-lampbelasting
      • 950 VA
  • Besturing van gloeilampen
    • Max. vermogen met gloeilampen
      • 1900 W
  • Montage
    • Aandraaimoment
      • 1,2 Nm
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 1 - 6 mm²
    • Aansluitdoorsnede massieve aders
      • 1 - 10 mm²
    • Aantal contacten
      • 3
    • Soort contact
      • 3 maak
    • Soort verbinding
      • schroeftechniek
    • Aansluitdoorsnede stuurstroomcircuit massieve aders
      • 1 / 10 mm²
  • Samenstelling
    • Uitbreiding mogelijk
      • Ja
  • Toepassing
    • Lokale/handbediening
      • Nee
  • Normen
    • Europese richtlijn WEEE
      • van toepassing
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP2X
    • Beschermingsklasse
      • beschermingsklasse II
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -10…50 °C
    • Opslag-/transporttemperatuur
      • -40…80 °C
  • Identificatie
    • Zoekwoord
      • Installatiebeveiliging
      • Contactor
      • Serie-Inbouwtoestel
      • Beveiliging
      • Regelaar
      • Wisselstroombeveiliging
      • AC
      • Geluidsarm

Downloads

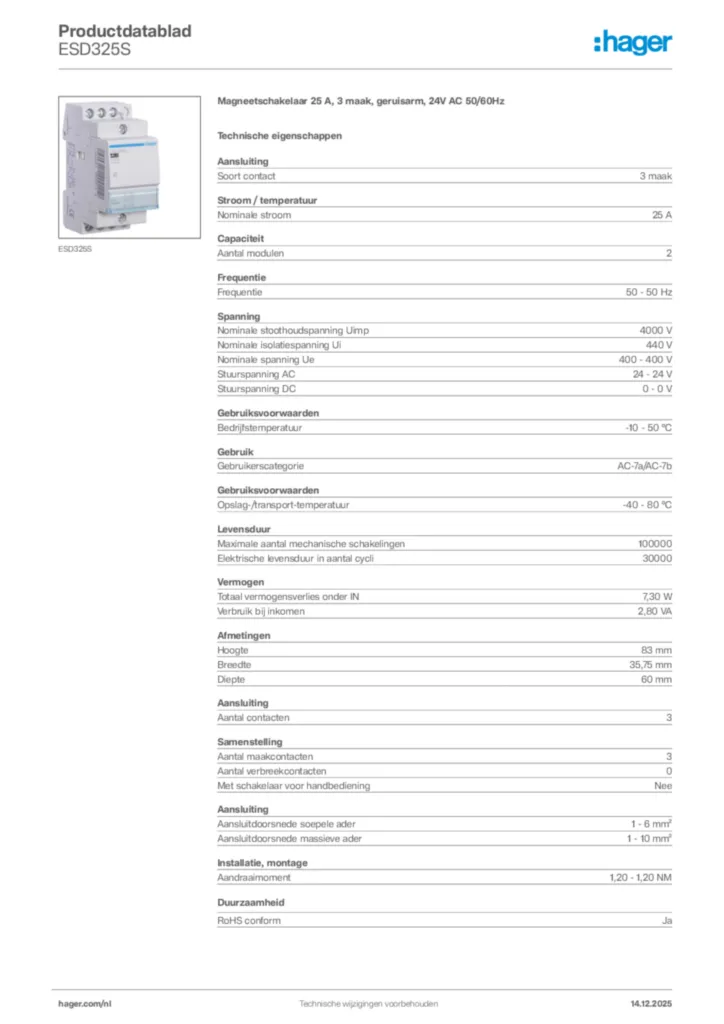

  • Afbeelding voor ESD325S
