Nivelleerbare cassette, Q12, rond306mm, diepte 15mm, blind, rvs EKR120BL15
EAN-nummer
4012740029186
Verpakking
1 Stuk
Artikelgroep
3A7
Brutoprijs
€ 631,90
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Onmisbare accessoires
Alles bekijken (7)
Optionele accessoires
-
Deksel voor aansluitdoos met dekvloer 1 producten beschikbaar -
Sparingmal vloercontactdozen 1 producten beschikbaar
Toebehoren verplicht
-
GTVR400Montagedoos voor 4 inbouwelementen in VQ12/VR12/VR10 midden
€ 17,10 / Stuk* -
GBVC400Montagebeugel voor CEE-element opname in GBVR400, GTVR400 of GTVD300
€ 154,00 / Stuk* -
GTVD300Montageframe voor 3 montageplaten data in VQ12/VR12/VR10 midden
€ 18,90 / Stuk* -
EKNS060Nivelleerset voor EK, l=60 mm
€ 22,35 / set* -
EKNS195Nivelleerset voor EK, l=195 mm
€ 44,20 / set* -
EKNS105Nivelleerset voor EK, l=105 mm
€ 29,70 / set* -
EKNS150Nivelleerset voor EK, l=150 mm
€ 36,85 / set*
Maak jouw systeem compleet
-
UDM3306R12
Montagedeksel voor UD grootte 3 gestanst R12 rond 306mm
€ 111,00 / Stuk*
-
SEVR12200
Sparingsmal tempex voor VR12 rondx306mm hoogte 200mm
€ 15,90 / Stuk*
Technische eigenschappen
Uitvoering
-
Met uitsparing vloerbedekkingJa
Vorm
-
VormRond
Afmetingen
-
Inbouwdiepte95 mm
-
Inbouwdiameter306 mm
-
Hoogte77 mm
-
Nivelleerbereik95 - 282 mm
-
Nominale grootte306 mm
-
Dikte van tapijt uitsparing15 mm
Configuratie
-
Installatieformaat (vloerinstallatiesysteem)R12
Samenstelling
-
Chassisdeel voor cassettesJa
-
Aantal in te bouwen/aan te sluiten apparaten12
-
Aantal outlets3
-
Aantal leidinguitlaten0
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend over een groot oppervlak (zware belasting)5 kN
-
Verticale belasting uitgeoefend op een klein oppervlak3 kN
Installatie, montage
-
Geschikt voor verzonken montage in de vloerJa
-
Geschikt voor verhoogde vloerinstallatieJa
Instructies
-
Onderhoud van vloerNat
Materiaal
-
MateriaalRVS
Functies
-
Geschikt voor vloergootJa
Veiligheid
-
Slagvastheid IKIK10
-
Beschermingsklasse in ongebruikte toestandIP54
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding EKR120BL15
-

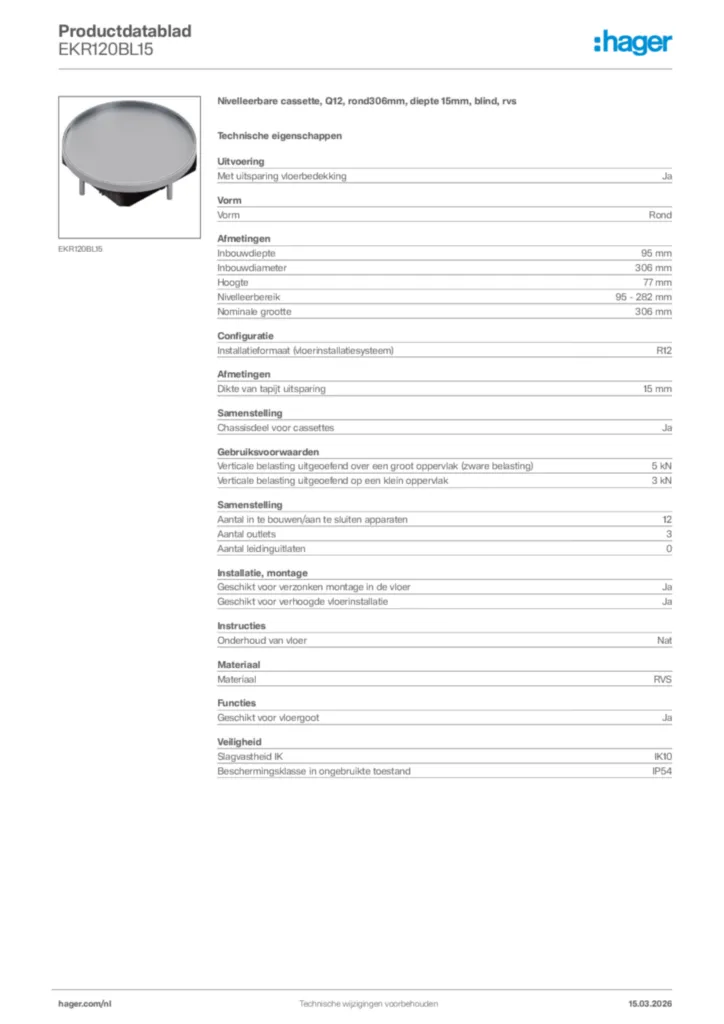

Product datasheet
Hager Productdatablad EKR120BL15
Nivelleerbare cassette, Q12, rond306mm, diepte 15mm, blind, rvs
PDF -
Installatiehandleiding
Installatiehandleiding International 2022-08-29
PDF4,17 MB -
Technische appendix (enkel product)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Software
Cable Management Revit Plugin
MSI50,17 MB -
DXF-bestanden
DXF-bestanden International 2025-01-22
DXF323,47 kB -
STEP-bestanden
STEP-bestanden International 2025-01-22
STP745,40 kB -
Product Drawing
Product drawing
Product Drawing International 2022-12-05
PDF111,26 kB -
Handboek
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB, de-DE 2023-07-12
PDF594,89 kB
