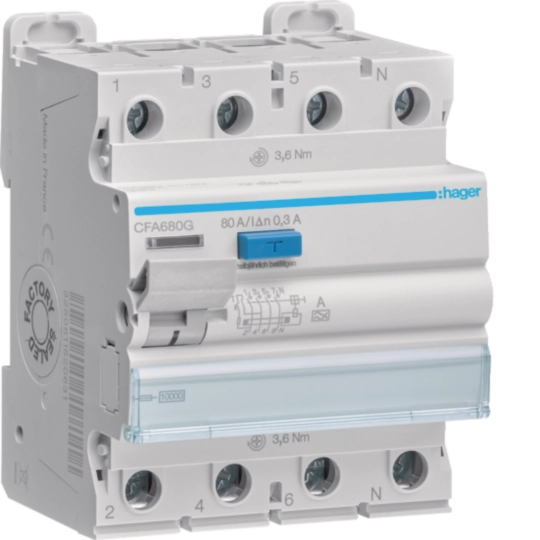

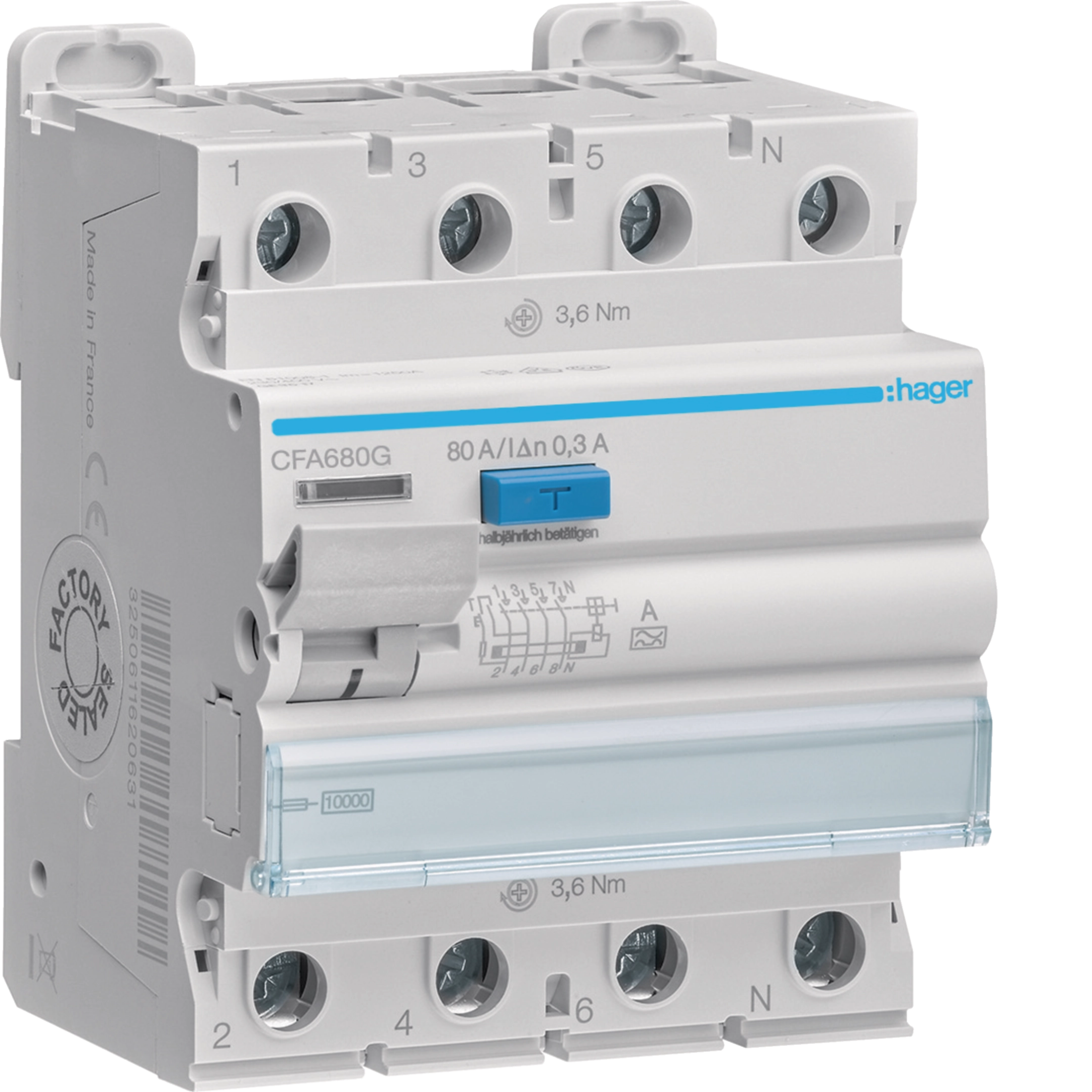

De Hager CFA680G 4-polige aardlekschakelaar (RCCB), beveiligt elektrische installaties tegen lekstromen. De CFA680G heeft een nominale stroom (In) van 80A en detecteert een type A lekstroom vanaf 300 milliampère. Wanneer er een lekstroom optreedt in het stroomcircuit (zoals waterschade, defect apparaat of menselijk contact) zal de aardlekschakelaar hierop reageren en omslaan, hiermee beschermt de aardlekschakelaar de overige componenten in de groepenkast en/of elektrocutie.

EAN-nummer

3250611623083

Verpakking

1 Stuk

Artikelgroep

D16

Aardlekschakelaars (RCCB)

Aardlekschakelaar (RCCB) 4-polig - 80A, 300mA, type A CFA680G

Name: CFA680G
Brand: Hager
SKU: CFA680G3
Price: 468 EUR

Brutoprijs

€ 468,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Vergrendelingfuncties 1 producten beschikbaar
Functies voor fasescheiding 1 producten beschikbaar
Toebehoren 1 producten beschikbaar
Nulspanningsspoel 1 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar

Technische eigenschappen

Pooltype

3P+N
Aantal polen

4

Nominale stroom IN

80 A
Nominale aardlekstroom Idn

300 mA
Inschakel- en uitschakelvermogen ldm

1,25 kA
Nominale voorwaardelijke kortsluitstroom Inc volgens EN61008-1

10 kA
Nominale stroom bij -25 °C

80 A
Nominale stroom bij -20 °C

80 A
Nominale stroom bij -15 °C

80 A
Nominale stroom bij -10 °C

80 A
Nominale stroom bij -5 °C

80 A
Nominale stroom bij 0 °C

80 A
Nominale stroom bij 5 °C

80 A
Nominale stroom bij 10 °C

80 A
Nominale stroom bij 15 °C

80 A
Nominale stroom bij 20 °C

80 A
Nominale stroom bij 25 °C

80 A
Nominale stroom bij 30 °C

80 A
Nominale stroom bij 35 °C

80 A
Nominale stroom bij 40 °C

80 A
Nominale stroom bij 45 °C

80 A
Nominale stroom bij 50 °C

80 A
Nominale stroom bij 55 °C

80 A
Nominale stroom bij 60 °C

80 A
Nominale stroom bij 65 °C

80 A
Nominale stroom bij 70 °C

80 A

Aandraaimoment aansluitklem boven

3,60 - 3,60 NM
Aandraaimoment aansluitklem onder

3,60 - 3,60 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

biconnect

Aansluitwijze

Schroefaansluiting
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Diëlectrische constante

2 kV
Nominale stoothoudspanning Uimp

4000 V
Nominale impulsweerstandsspanning Uimp IEC 60947-3

6000 V
Maximale werkspanning

440 V

Frequentie

50 - 60 Hz

Aantal modulen

4

Geschikt voor DIN-rail

Ja

Type aardlekbeveiliging

A
IP-beschermingsklasse (Ingress Protection)

IP20

Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders

1 - 50 mm²
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 50 mm²

Vermogensverlies bij IN

15,80 W

Max. hoogte

2000 m
Bedrijfstemperatuur

-25 - 70 °C

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

20000

Hoogte

85 mm
Breedte

72 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
