Vlamboogbeveiligingen (AFDD)

AFDD met Aardlekautomaat 1P+N 10kA C-10A 30mA A 3M ARF560D

EAN-nummer

3250611034674

Verpakking

1 Stuk

Artikelgroep

D18

Brutoprijs

€ 364,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Toebehoren 1 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Kamrail 3 producten beschikbaar

Technische eigenschappen

Nominale stroom

10 A
Nominale stroom -25°C

12,78 A
Nominale stroom bij -20 °C

12,55 A
Nominale stroom -15°C

12,32 A
Nominale stroom -10°C

12,08 A
Nominale stroom -5°C

11,84 A
Nominale stroom bij 0 °C

11,60 A
Nominale stroom 5°C

11,35 A
Nominale stroom 10°C

11,09 A
Nominale stroom 15°C

10,83 A
Nominale stroom bij 20 °C

10,56 A
Nominale stroom 25°C

10,28 A
Nominale stroom 30°C

10 A
Nominale stroom 35°C

9,71 A
Nominale stroom bij 40 °C

9,41 A
Nominale stroom bij 45 °C

9,10 A
Nominale stroom bij 50 °C

8,78 A
Nominale stroom 55°C

8,44 A
Nominale stroom 60°C

8,09 A
Nominale stroom 65°C

7,73 A
Nominale stroom 70°C

7,35 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 61009-1

10 kA
Inschakel- en uitschakelvermogen ldm

10 kA
Nominale aardlekstroom Idn

30 mA

Afschakelkarakteristiek

C
Pooltype

1P+N

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

10 kA

Aandraaimoment aansluitklem boven

2 - 2 NM
Aandraaimoment aansluitklem onder

2 - 2 NM
Aandraaimoment

2,10 - 2,10 NM
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Nominale spanning Ue

230 - 230 V

Type aardlekbeveiliging

A

‌Totaal vermogensverlies onder IN

3,18 W

Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Maximale aantal mechanische schakelingen

4000
Elektrische levensduur in aantal cycli

2000

Aantal modulen

3

Hoogte

83 mm
Breedte

53,20 mm
Diepte

70 mm

Frequentie

50 - 50 Hz

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

Afbeelding ARF560D

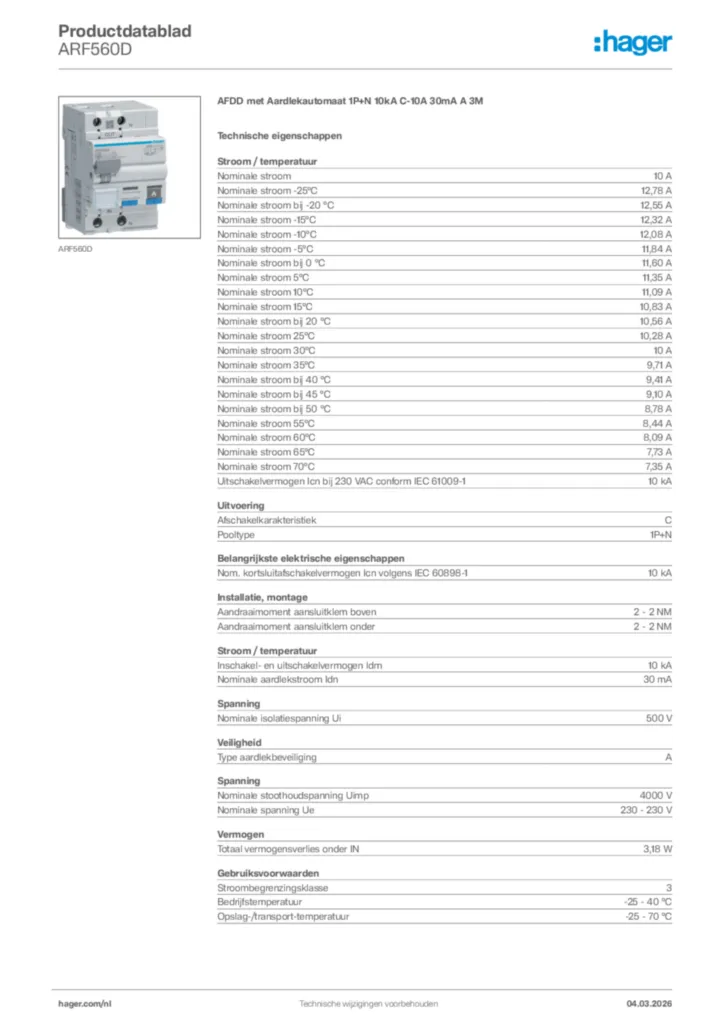

Product datasheet
