AFDD met Aardlekautomaat 1P+N 10kA B-16A 30mA A 3M ARF516D
EAN-nummer
3250611034629
Verpakking
1 Stuk
Artikelgroep
D18
Brutoprijs
€ 348,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Kamrail 3 producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 5,65 / Stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk*
-
KDN263AZ
Kamrail 12 modulen 2P met 1 module tussenruimte voor ARFxxxx
€ 10,00 / Stuk* -
KDN263AZSKamrail 10 modulen 2P voor ARFxxxx
€ 9,80 / Stuk* -
KDN463BZKamrail 24 modulen 3-polig+N met 1 module tussenruimte voor ARFxxxx
€ 43,10 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom16 A
-
Nominale stroom -25°C19,92 A
-
Nominale stroom bij -20 °C19,60 A
-
Nominale stroom -15°C19,27 A
-
Nominale stroom -10°C18,93 A
-
Nominale stroom -5°C18,59 A
-
Nominale stroom bij 0 °C18,24 A
-
Nominale stroom 5°C17,89 A
-
Nominale stroom 10°C17,53 A
-
Nominale stroom 15°C17,16 A
-
Nominale stroom bij 20 °C16,78 A
-
Nominale stroom 25°C16,40 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,59 A
-
Nominale stroom bij 40 °C15,18 A
-
Nominale stroom bij 45 °C14,75 A
-
Nominale stroom bij 50 °C14,31 A
-
Nominale stroom 55°C13,86 A
-
Nominale stroom 60°C13,39 A
-
Nominale stroom 65°C12,90 A
-
Nominale stroom 70°C12,39 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 61009-110 kA
-
Inschakel- en uitschakelvermogen ldm10 kA
-
Nominale aardlekstroom Idn30 mA
Uitvoering
-
AfschakelkarakteristiekB
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-110 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2 - 2 NM
-
Aandraaimoment aansluitklem onder2 - 2 NM
-
Aandraaimoment2,10 - 2,10 NM
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Nominale spanning Ue230 - 230 V
Veiligheid
-
Type aardlekbeveiligingA
Vermogen
-
Totaal vermogensverlies onder IN5,76 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 40 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Capaciteit
-
Aantal modulen3
Afmetingen
-
Hoogte83 mm
-
Breedte53,20 mm
-
Diepte70 mm
Frequentie
-
Frequentie50 - 50 Hz
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARF516D
-

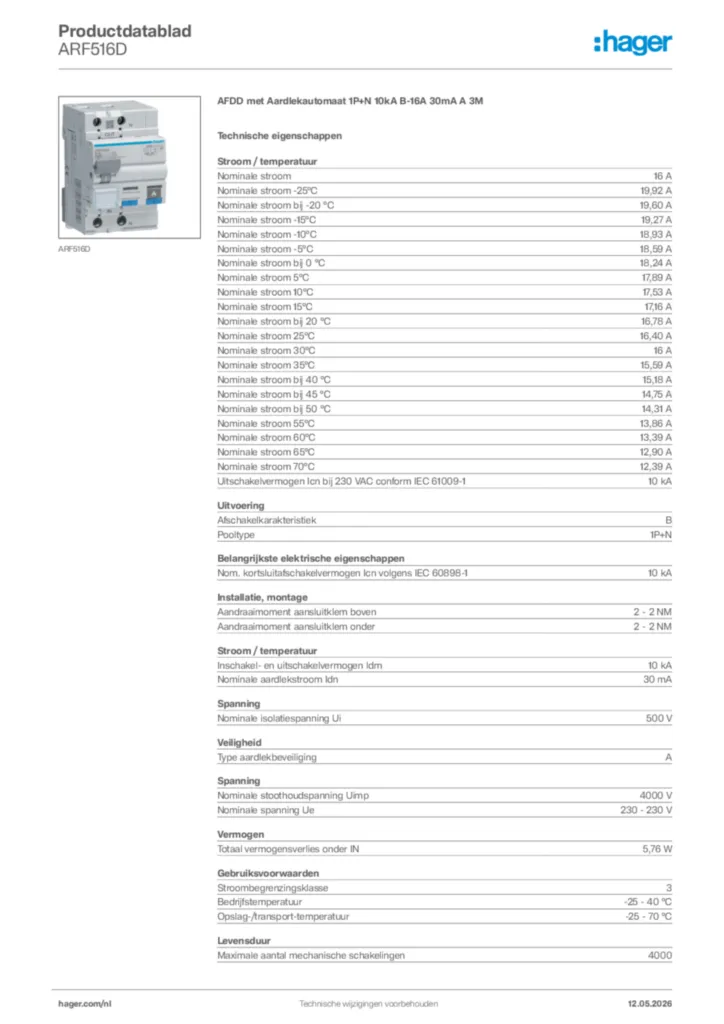

Product datasheet
