EAN-nummer

3250611013181

Verpakking

1 Stuk

Artikelgroep

D84

MCB met vlamboog detectie AFDD 1P+N 6kA C-6A 2M ARC956D

Brutoprijs

€ 264,00

/ Stuk *

Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid

Bijpassende producten
Technische eigenschappen
Downloads

Technische eigenschappen

Maak jouw systeem compleet

Kamrail 6 producten beschikbaar
Toebehoren 1 producten beschikbaar
Nulspanningsspoel 1 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Afschermkap 1 producten beschikbaar

Technische eigenschappen

Nominale stroom

6 A
Nominale stroom -25°C

7,23 A
Nominale stroom bij -20 °C

7,13 A
Nominale stroom -15°C

7,03 A
Nominale stroom -10°C

6,92 A
Nominale stroom -5°C

6,81 A
Nominale stroom bij 0 °C

6,70 A
Nominale stroom 5°C

6,59 A
Nominale stroom 10°C

6,48 A
Nominale stroom 15°C

6,36 A
Nominale stroom bij 20 °C

6,24 A
Nominale stroom 25°C

6,12 A
Nominale stroom 30°C

6 A
Nominale stroom 35°C

5,90 A
Nominale stroom bij 40 °C

5,80 A
Nominale stroom bij 45 °C

5,70 A
Nominale stroom bij 50 °C

5,60 A
Nominale stroom 55°C

5,49 A
Nominale stroom 60°C

5,38 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA

Pooltype

1P+N

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment aansluitklem boven

2,1 - 2,1 NM
Aandraaimoment aansluitklem onder

2,1 - 2,1 NM
Aandraaimoment

2,1 - 2,1 NM
Type onderaansluiting voor modulaire componenten

biconnect, quickbusbar
Type bovenaansluiting voor modulaire componenten

quickconnect

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Nominale spanning Ue

230 - 230 V

‌Totaal vermogensverlies onder IN

2,16 W

Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 60 °C
Opslag-/transport-temperatuur

-40 - 70 °C

Maximale aantal mechanische schakelingen

4000
Elektrische levensduur in aantal cycli

2000

Aantal modulen

2

Hoogte

85 mm
Breedte

35,50 mm
Diepte

70 mm

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

Afbeelding ARC956D

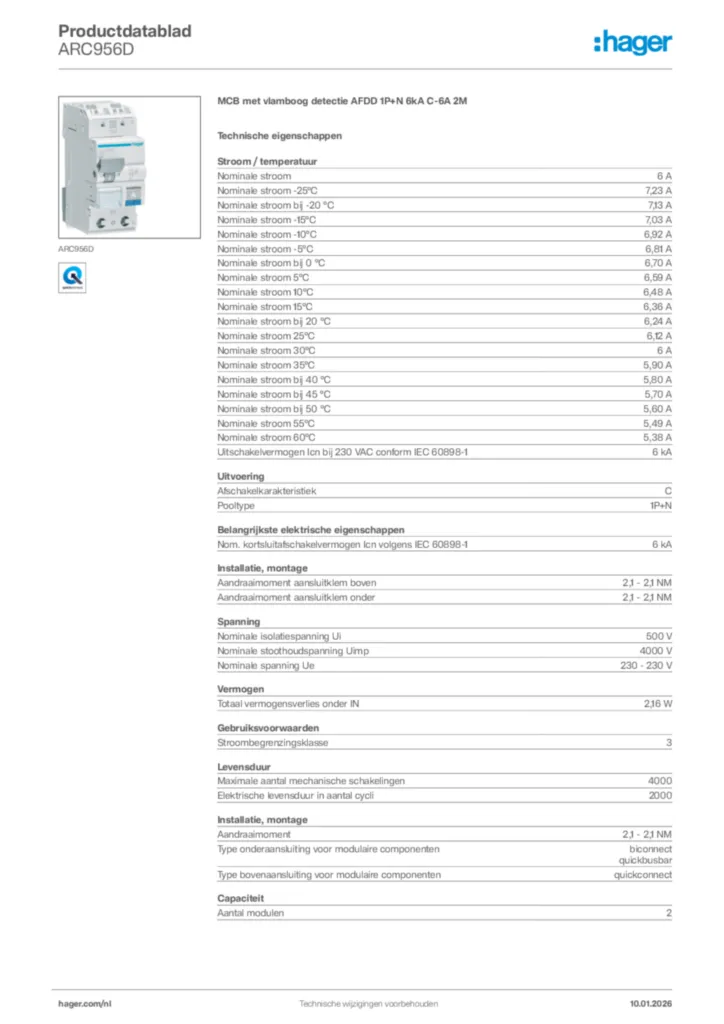

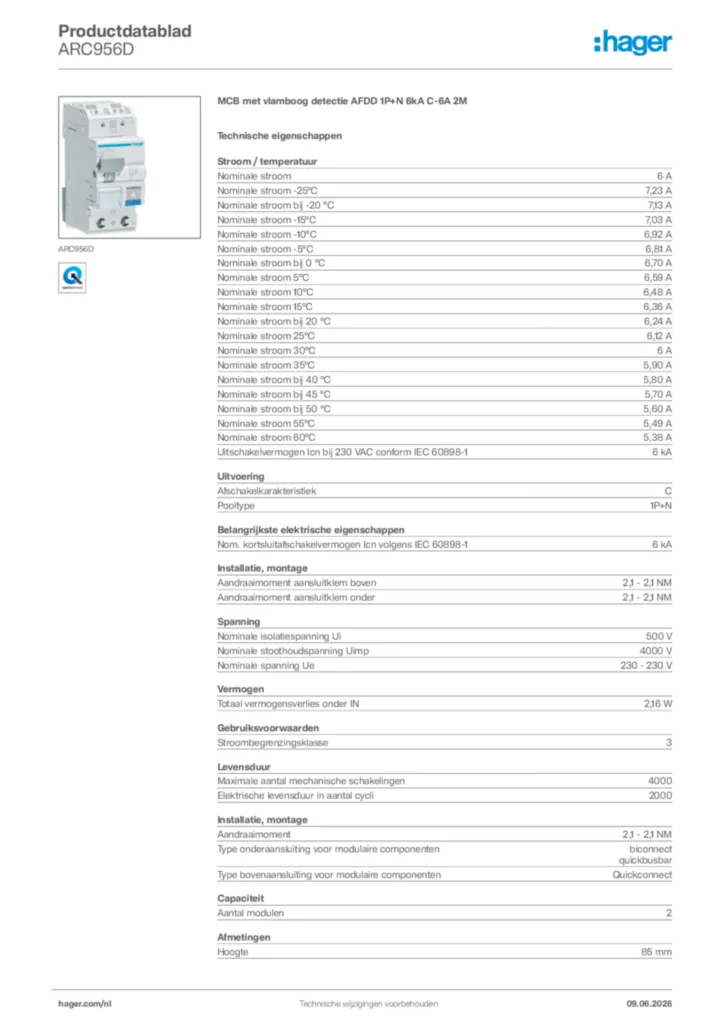

Product datasheet
