MCB met vlamboog detectie AFDD 1P+N 6kA B-25A 2M ARC925D
EAN-nummer
3250611012689
Verpakking
1 Stuk
Artikelgroep
D84
Brutoprijs
€ 256,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Kamrail 6 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Toebehoren kamrails 2 producten beschikbaar
Maak jouw systeem compleet
-
KDN263B
Kamrail vork 2-polig 10 mm² 56 modulen
€ 73,80 / Stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 37,60 / Stuk* -
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 19,90 / Stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 22,30 / Stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 87,50 / Stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 135,00 / Stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 5,65 / Stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk*
-
KZN023
Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
€ 1,10 / Stuk* -
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,30 / Stuk*
-
AZ002Klemafdekking aardlekautomaat 2 modulen
€ 21,60 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom25 A
-
Nominale stroom -25°C28,19 A
-
Nominale stroom bij -20 °C27,91 A
-
Nominale stroom -15°C27,64 A
-
Nominale stroom -10°C27,36 A
-
Nominale stroom -5°C27,07 A
-
Nominale stroom bij 0 °C26,79 A
-
Nominale stroom 5°C26,50 A
-
Nominale stroom 10°C26,21 A
-
Nominale stroom 15°C25,91 A
-
Nominale stroom bij 20 °C25,61 A
-
Nominale stroom 25°C25,31 A
-
Nominale stroom 30°C25 A
-
Nominale stroom 35°C24,76 A
-
Nominale stroom bij 40 °C24,52 A
-
Nominale stroom bij 45 °C24,27 A
-
Nominale stroom bij 50 °C24,02 A
-
Nominale stroom 55°C23,77 A
-
Nominale stroom 60°C23,52 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
Uitvoering
-
AfschakelkarakteristiekB
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,1 - 2,1 NM
-
Aandraaimoment aansluitklem onder2,1 - 2,1 NM
-
Aandraaimoment2,1 - 2,1 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Nominale spanning Ue230 - 230 V
Vermogen
-
Totaal vermogensverlies onder IN6,48 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 60 °C
-
Opslag-/transport-temperatuur-40 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte85 mm
-
Breedte35,50 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARC925D
-

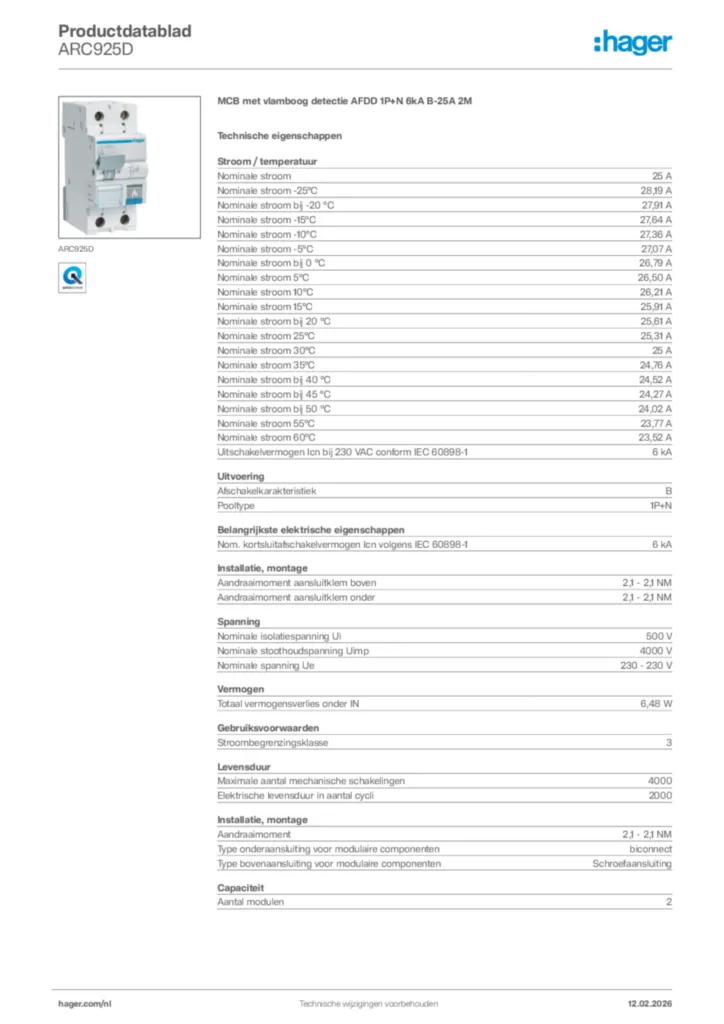

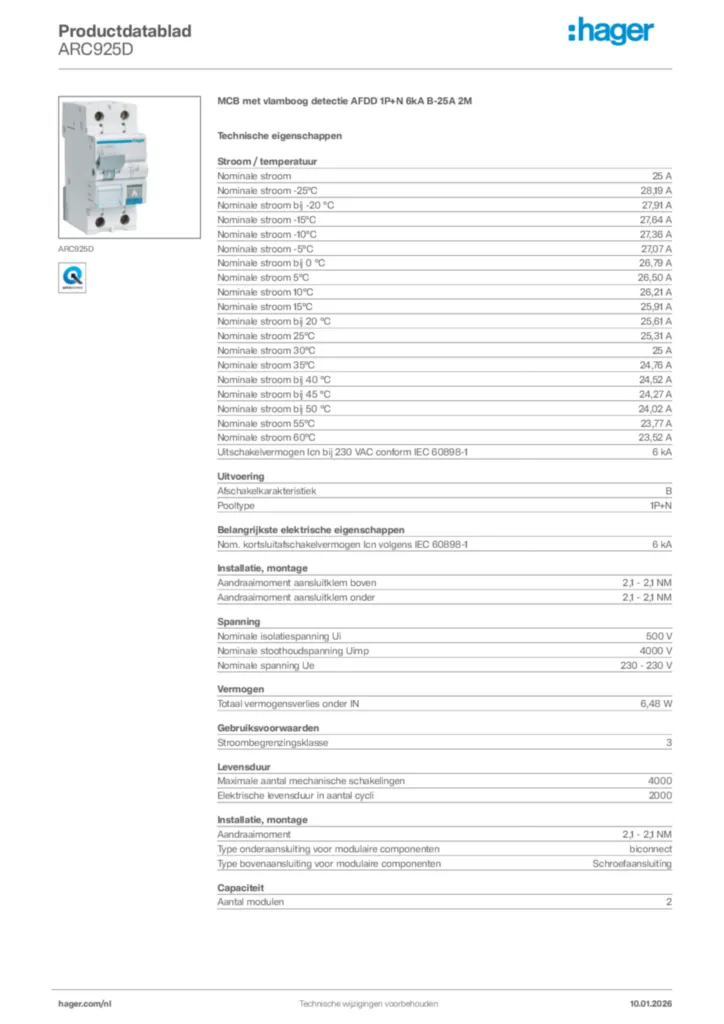

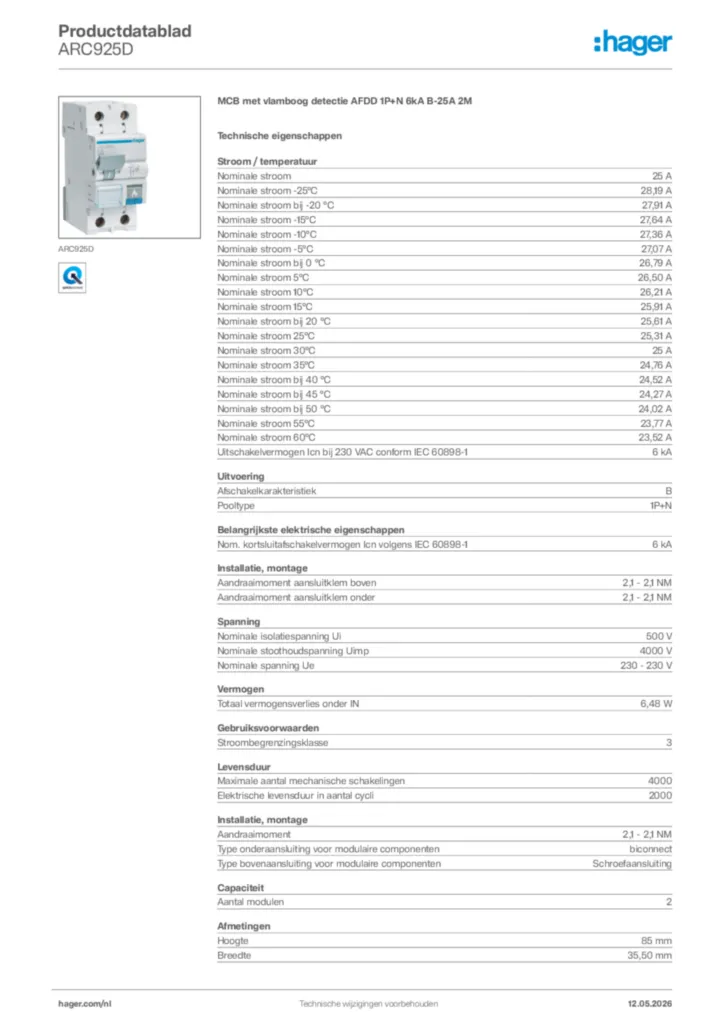

Product datasheet
Hager Productdatablad ARC925D
MCB met vlamboog detectie AFDD 1P+N 6kA B-25A 2M
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Installatiehandleiding en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2025-10-22
PDF400,67 kB
