MCB met vlamboog detectie AFDD 1P+N 6kA B-20A 2M ARC920D
EAN-nummer
3250611012672
Verpakking
1 Stuk
Artikelgroep
D84
Brutoprijs
€ 253,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Kamrail 6 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Toebehoren kamrails 2 producten beschikbaar
Maak jouw systeem compleet
-
KDN263B
Kamrail vork 2-polig 10 mm² 56 modulen
€ 73,80 / Stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 37,60 / Stuk* -
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 19,90 / Stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 22,30 / Stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 87,50 / Stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 135,00 / Stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 5,65 / Stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk*
-
KZN023
Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
€ 1,10 / Stuk* -
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,30 / Stuk*
-
AZ002Klemafdekking aardlekautomaat 2 modulen
€ 21,60 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom20 A
-
Nominale stroom -25°C22,69 A
-
Nominale stroom bij -20 °C22,46 A
-
Nominale stroom -15°C22,23 A
-
Nominale stroom -10°C21,99 A
-
Nominale stroom -5°C21,75 A
-
Nominale stroom bij 0 °C21,51 A
-
Nominale stroom 5°C21,27 A
-
Nominale stroom 10°C21,02 A
-
Nominale stroom 15°C20,77 A
-
Nominale stroom bij 20 °C20,52 A
-
Nominale stroom 25°C20,26 A
-
Nominale stroom 30°C20 A
-
Nominale stroom 35°C19,80 A
-
Nominale stroom bij 40 °C19,60 A
-
Nominale stroom bij 45 °C19,39 A
-
Nominale stroom bij 50 °C19,18 A
-
Nominale stroom 55°C18,98 A
-
Nominale stroom 60°C18,76 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
Uitvoering
-
AfschakelkarakteristiekB
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,1 - 2,1 NM
-
Aandraaimoment aansluitklem onder2,1 - 2,1 NM
-
Aandraaimoment2,1 - 2,1 NM
-
Type onderaansluiting voor modulaire componentenbiconnect, quickbusbar
-
Type bovenaansluiting voor modulaire componentenquickconnect
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Nominale spanning Ue230 - 230 V
Vermogen
-
Totaal vermogensverlies onder IN5,20 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 60 °C
-
Opslag-/transport-temperatuur-40 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte85 mm
-
Breedte35,50 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARC920D
-

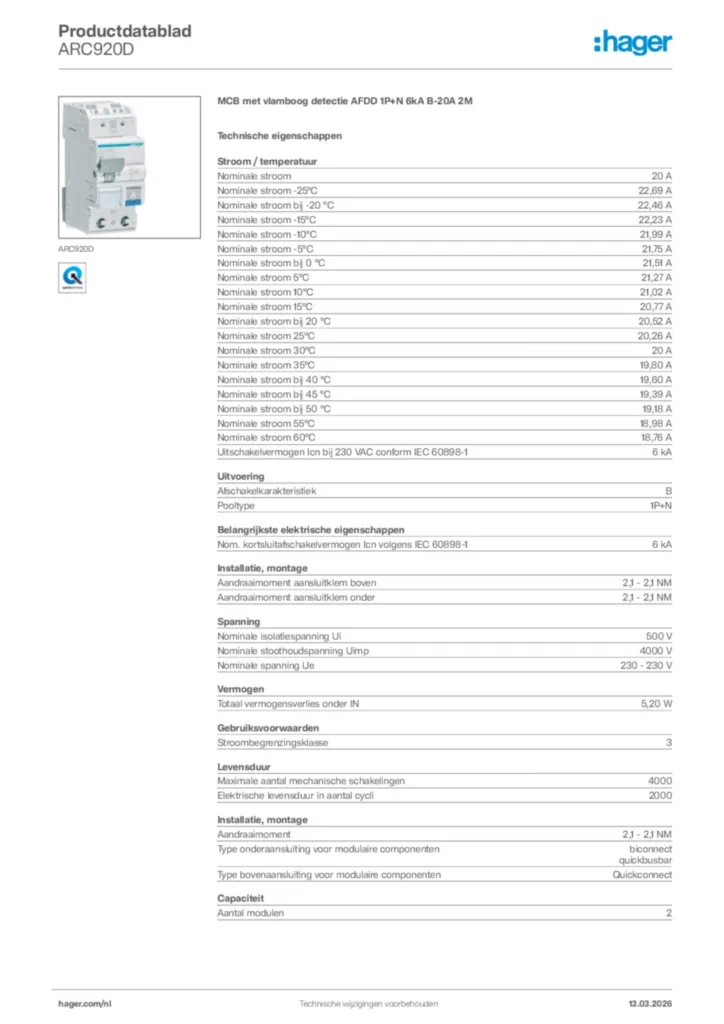

Product datasheet
