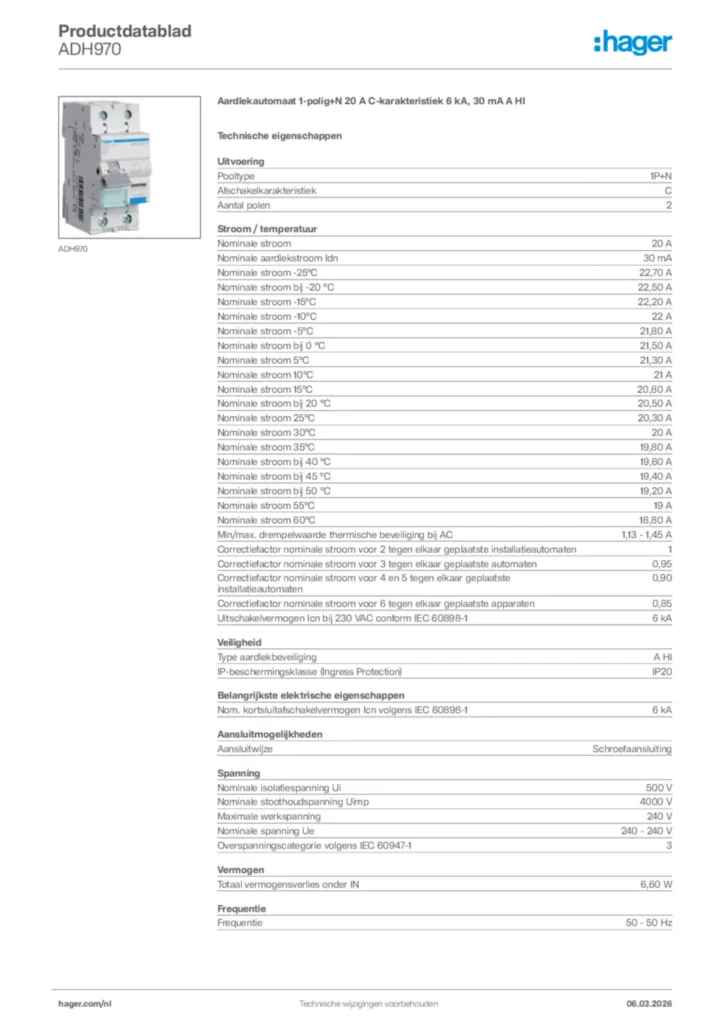

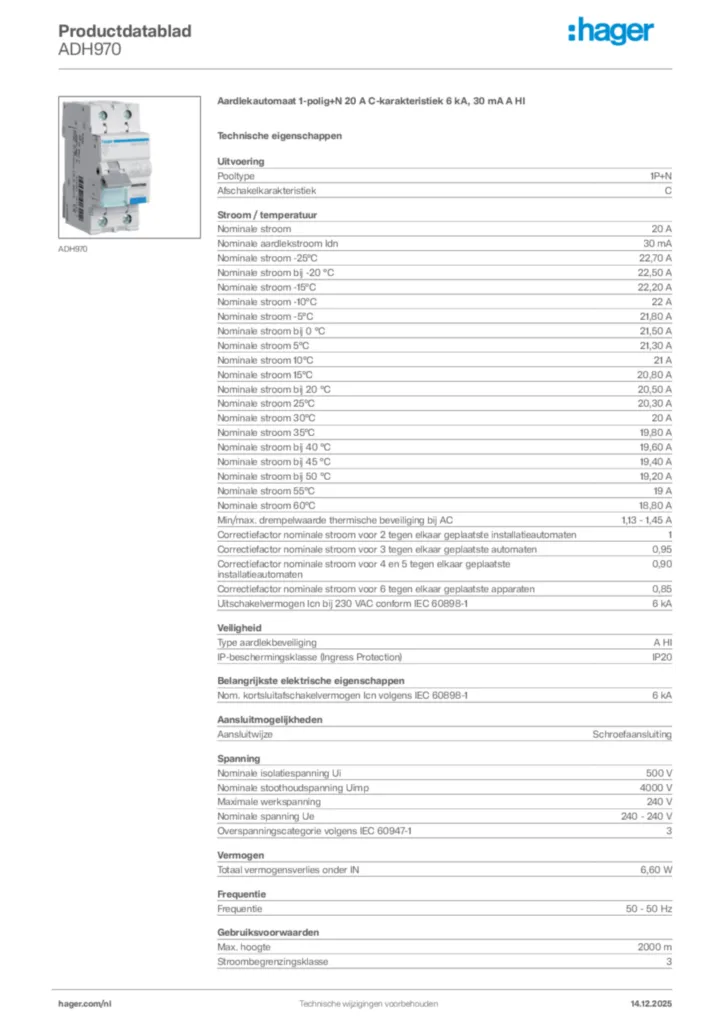

Aardlekautomaat 1-polig+N 20 A C-karakteristiek 6 kA, 30 mA A HI ADH970
EAN-nummer
3250611013143
Verpakking
1 Stuk
Artikelgroep
D40
Brutoprijs
€ 230,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Bekijk meer 8 andere producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,65 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk*
-
AZ002
Klemafdekking aardlekautomaat 2 modulen
€ 21,60 / Stuk*
-
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 19,90 / Stuk* -
KDN263BKamrail vork 2-polig 10 mm² 56 modulen
€ 73,80 / Stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 22,30 / Stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 87,50 / Stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 37,60 / Stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 135,00 / Stuk*
-
KZN023Eindkap voor 2- en 3-p kamrail (KDN-serie; 10 en 16 mm²)
€ 1,10 / Stuk* -
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,30 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype1P+N
-
AfschakelkarakteristiekC
Stroom / temperatuur
-
Nominale stroom20 A
-
Nominale aardlekstroom Idn30 mA
-
Nominale stroom -25°C22,70 A
-
Nominale stroom bij -20 °C22,50 A
-
Nominale stroom -15°C22,20 A
-
Nominale stroom -10°C22 A
-
Nominale stroom -5°C21,80 A
-
Nominale stroom bij 0 °C21,50 A
-
Nominale stroom 5°C21,30 A
-
Nominale stroom 10°C21 A
-
Nominale stroom 15°C20,80 A
-
Nominale stroom bij 20°C20,50 A
-
Nominale stroom 25°C20,30 A
-
Nominale stroom 30°C20 A
-
Nominale stroom 35°C19,80 A
-
Nominale stroom bij 40°C19,60 A
-
Nominale stroom bij 45°C19,40 A
-
Nominale stroom bij 50°C19,20 A
-
Nominale stroom 55°C19 A
-
Nominale stroom 60°C18,80 A
-
Min/max. drempelwaarde thermische beveiliging bij AC1,13 - 1,45 A
-
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten1
-
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten0,95
-
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten0,90
-
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten0,85
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
Veiligheid
-
Type aardlekbeveiligingA HI
-
IP-beschermingsklasse (Ingress Protection)IP20
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Maximale werkspanning240 V
-
Nominale spanning Ue240 - 240 V
-
Overspanningscategorie volgens IEC 60947-13
Vermogen
-
Vermogensverlies bij nominale stroom In6,60 W
Frequentie
-
Frequentie50 - 50 Hz
Gebruiksvoorwaarden
-
Max. hoogte2000 m
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 40 °C
-
Opslag-/transport-temperatuur-25 - 70 °C
Levensduur
-
Elektrische levensduur in aantal cycli2000
-
Maximale aantal mechanische schakelingen2000
Aansluiting
-
Aansluitdoorsnede soepele ader1 - 16 mm²
-
Aansluitdoorsnede massieve ader1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 25 mm²
-
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 25 mm²
Installatie, montage
-
Aandraaimoment2,10 - 2,10 NM
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenbiconnect
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte68 mm
