Aardlekautomaten HACO (RCBO)

Aardlekautomaat 1-polig+N 20 A B-karakteristiek 6 kA, 30 mA A HI ADH920

Name: ADH920
Brand: Hager
SKU: ADH920
Price: 224 EUR

EAN-nummer

3250611013068

Verpakking

1 Stuk

Artikelgroep

D40

Brutoprijs

€ 224,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

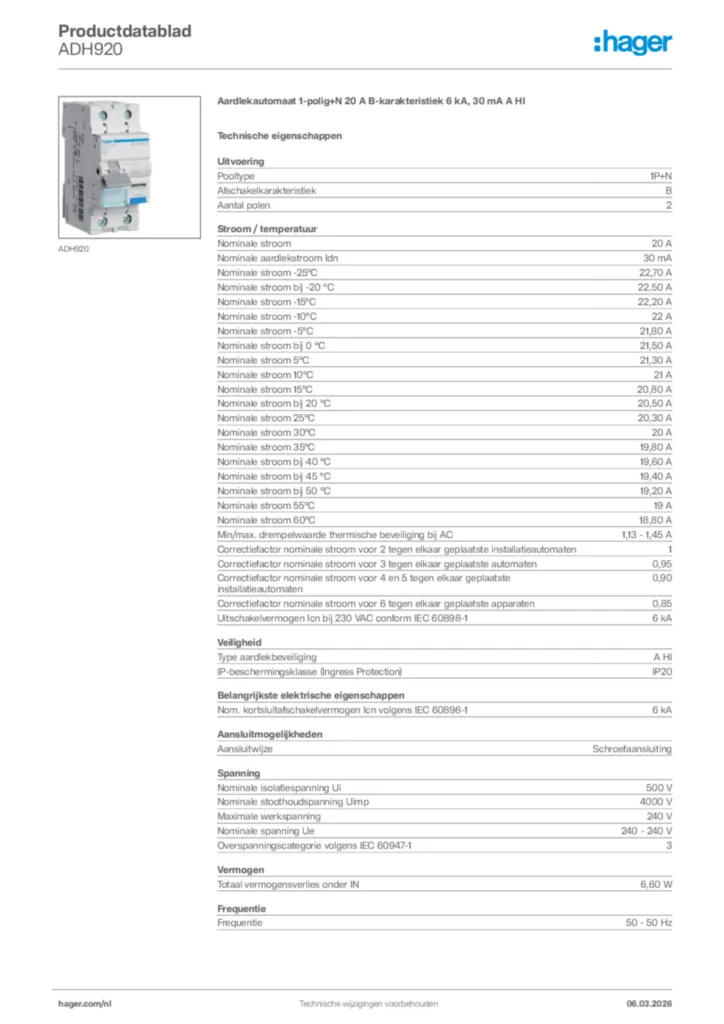

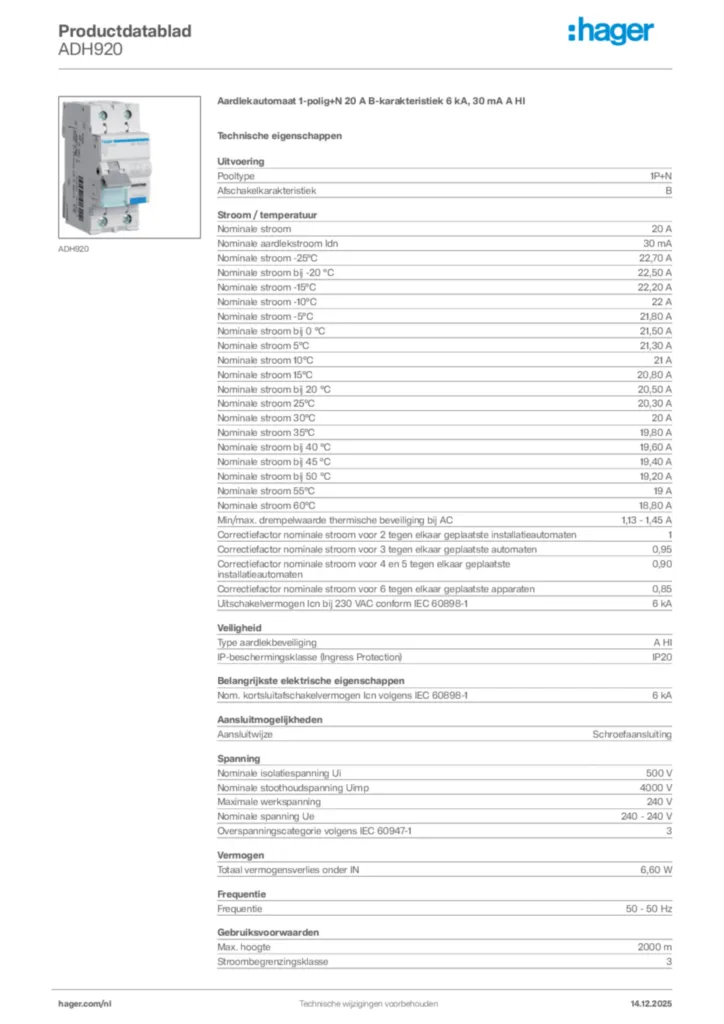

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Afschermkap 1 producten beschikbaar
Bekijk meer 8 andere producten beschikbaar

Technische eigenschappen

Pooltype

1P+N
Afschakelkarakteristiek

B

Nominale stroom

20 A
Nominale aardlekstroom Idn

30 mA
Nominale stroom -25°C

22,70 A
Nominale stroom bij -20 °C

22,50 A
Nominale stroom -15°C

22,20 A
Nominale stroom -10°C

22 A
Nominale stroom -5°C

21,80 A
Nominale stroom bij 0 °C

21,50 A
Nominale stroom 5°C

21,30 A
Nominale stroom 10°C

21 A
Nominale stroom 15°C

20,80 A
Nominale stroom bij 20°C

20,50 A
Nominale stroom 25°C

20,30 A
Nominale stroom 30°C

20 A
Nominale stroom 35°C

19,80 A
Nominale stroom bij 40°C

19,60 A
Nominale stroom bij 45°C

19,40 A
Nominale stroom bij 50°C

19,20 A
Nominale stroom 55°C

19 A
Nominale stroom 60°C

18,80 A
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten

0,85
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

6 kA

Type aardlekbeveiliging

A HI
IP-beschermingsklasse (Ingress Protection)

IP20

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aansluitwijze

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Overspanningscategorie volgens IEC 60947-1

3

Vermogensverlies bij nominale stroom In

6,60 W

Frequentie

50 - 50 Hz

Max. hoogte

2000 m
Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

2000

Aansluitdoorsnede soepele ader

1 - 16 mm²
Aansluitdoorsnede massieve ader

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 25 mm²
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 25 mm²

Aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

biconnect

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

Certificeringen en documenten

PEP - RCBO 1P+N 6kA B-16A 30mA A QC&QB (english)

PDF

2,24 MB

REACH declaration ADH920 (english)

PDF

103,10 kB

RoHS declaration ADH920 (english)

PDF

103,84 kB

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

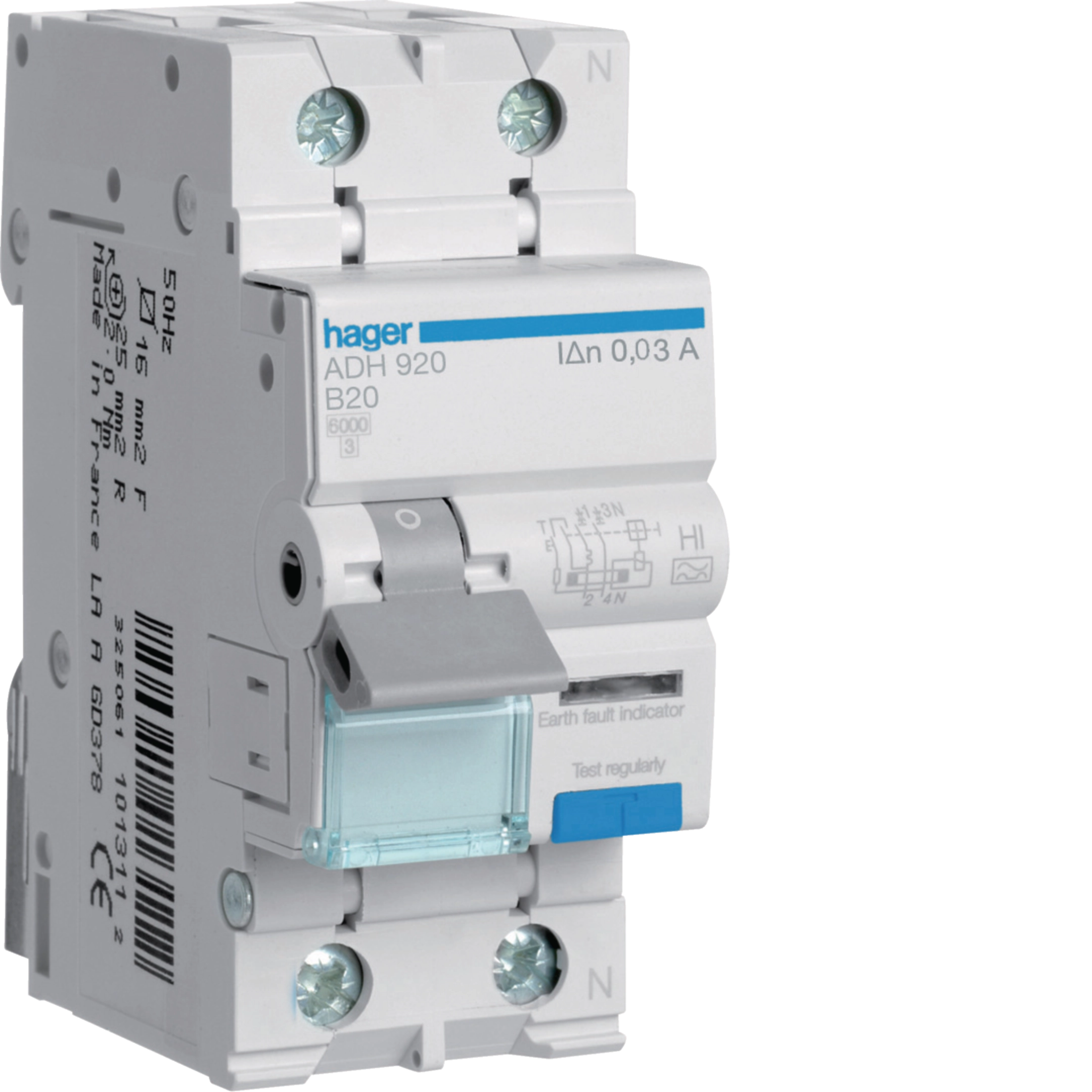

Afbeelding ADH920
