ADA516G - Aardlekautomaat 1-polig+N 16 A B-karakteristiek 10 kA, 30 mA klasse A

Aardlekautomaten HACO (RCBO)

Aardlekautomaat 1-polig+N 16 A B-karakteristiek 10 kA, 30 mA klasse A ADA516G

Name: ADA516G
Brand: Hager
SKU: ADA516G
Price: 195 EUR

EAN-nummer

3250611068365

Verpakking

1 Stuk

Artikelgroep

D40

Brutoprijs

€ 195,00

/ Stuk *

Vind wederverkoper

Toevoegen aan lijst

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Afschermkap 1 producten beschikbaar
Bekijk meer 8 andere producten beschikbaar

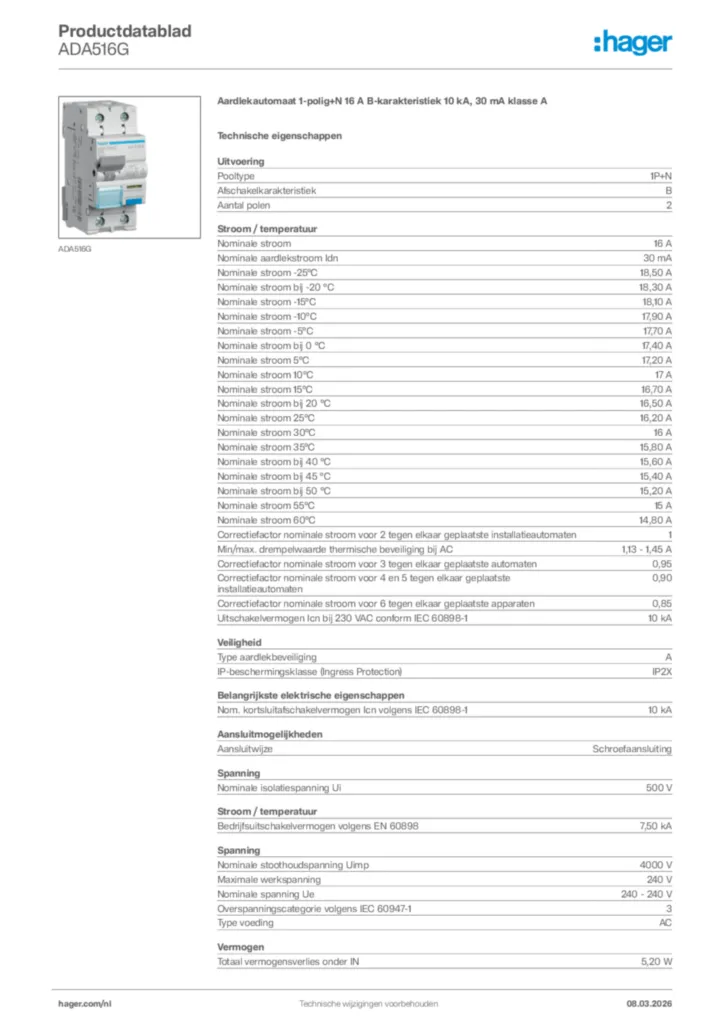

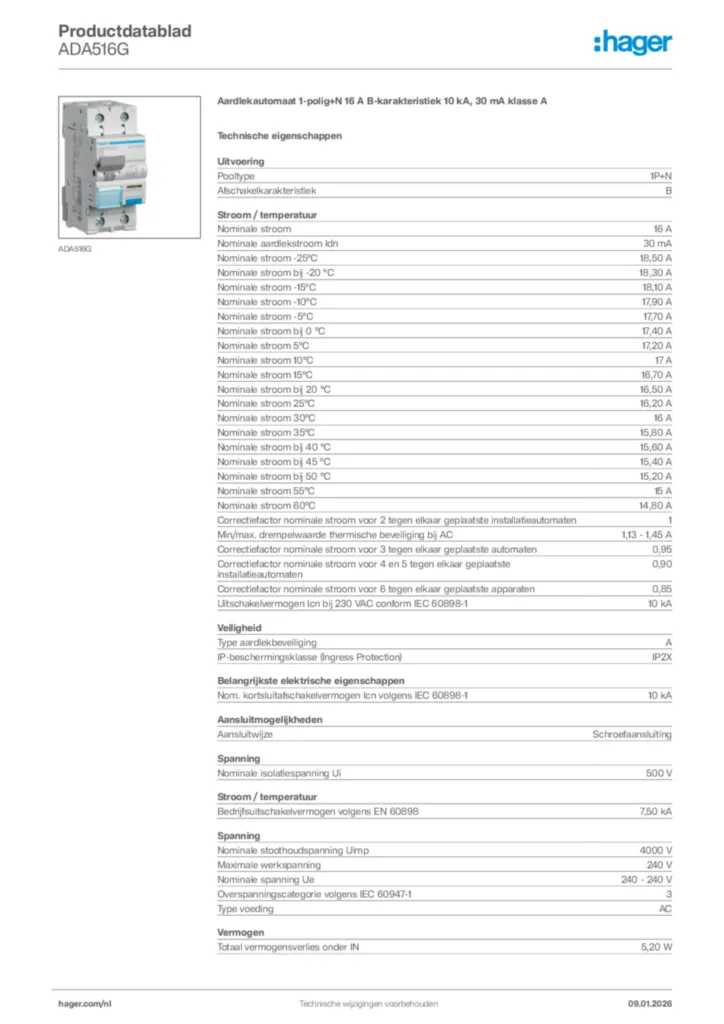

Technische eigenschappen

Pooltype

1P+N
Afschakelkarakteristiek

B

Type aardlekbeveiliging

A
IP-beschermingsklasse (Ingress Protection)

IP2X

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

10 kA

Aandraaimoment aansluitklem onder

2,10 - 2,10 NM
Aandraaimoment aansluitklem boven

2,10 - 2,10 NM
Aandraaimoment

2,10 - 2,10 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

biconnect

Aansluitwijze

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Maximale werkspanning

240 V
Nominale spanning Ue

240 - 240 V
Overspanningscategorie volgens IEC 60947-1

3
Type voeding

AC

Nominale stroom

16 A
Nominale aardlekstroom Idn

30 mA
Nominale stroom -25°C

18,50 A
Nominale stroom bij -20 °C

18,30 A
Nominale stroom -15°C

18,10 A
Nominale stroom -10°C

17,90 A
Nominale stroom -5°C

17,70 A
Nominale stroom bij 0 °C

17,40 A
Nominale stroom 5°C

17,20 A
Nominale stroom 10°C

17 A
Nominale stroom 15°C

16,70 A
Nominale stroom bij 20°C

16,50 A
Nominale stroom 25°C

16,20 A
Nominale stroom 30°C

16 A
Nominale stroom 35°C

15,80 A
Nominale stroom bij 40°C

15,60 A
Nominale stroom bij 45°C

15,40 A
Nominale stroom bij 50°C

15,20 A
Nominale stroom 55°C

15 A
Nominale stroom 60°C

14,80 A
Correctiefactor nominale stroom voor 2 tegen elkaar geplaatste installatieautomaten

1
Min/max. drempelwaarde thermische beveiliging bij AC

1,13 - 1,45 A
Correctiefactor nominale stroom voor 3 tegen elkaar geplaatste installatieautomaten

0,95
Correctiefactor nominale stroom voor 4 en 5 tegen elkaar geplaatste installatieautomaten

0,90
Correctiefactor nominale stroom voor 6 tegen elkaar geplaatste installatieautomaten

0,85
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

10 kA
Bedrijfsuitschakelvermogen volgens EN 60898

7,50 kA

Vermogensverlies bij nominale stroom In

5,20 W

Frequentie

50 - 50 Hz

Max. hoogte

2000 m
Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C
Graad van vervuiling IEC 664

2
Tropenbestendigheid

Voor alle klimaten

Elektrische levensduur in aantal cycli

2000
Maximale aantal mechanische schakelingen

2000

Aansluitdoorsnede soepele ader

1 - 16 mm²
Aansluitdoorsnede massieve ader

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 16 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 25 mm²

Aantal modulen

2

Hoogte

83 mm
Breedte

35 mm
Diepte

68 mm

Geschikt voor DIN-rail

Ja

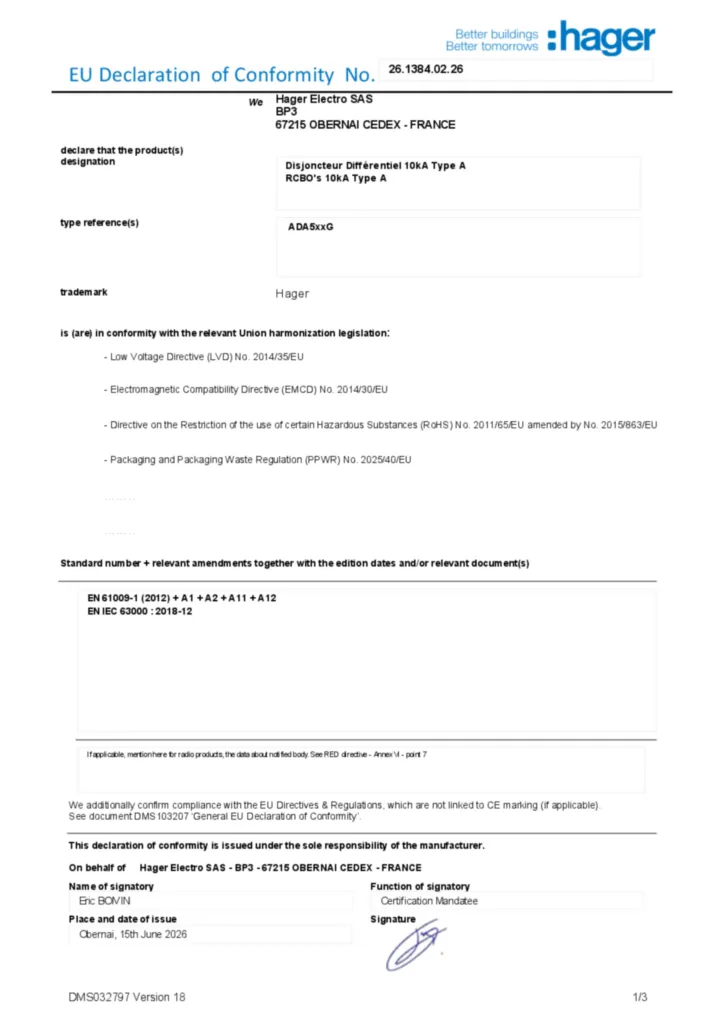

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
