Kader bov& & onder, q. evo, b450 x d800mm FN022EW
EAN-nummer
3250612772063
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Railkoper 26 producten beschikbaar -
Afdekstrook 1 producten beschikbaar -
Sluitsysteem 4 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
DIN-rail 30 producten beschikbaar -
Ventilatieplaat 1 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
UC967Geperforeerde cu baar M10 100x5mm lengte 1750mm
-
UC92080ALAluminium barenstel, q. evo, L2000 800A
-
UC843 -
UC832Cu baar 20x5mm met schroefdraad M6 lengte 1000mm
-
UC842Cu baar 32x5mm met schroefdraad M6 lengte 1000mm
-
UC844Geperforeerde cu baar M10 50x5mm lengte 1750mm
-
UC844EGeperforeerde Cu-baar 50 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC922Geperforeerde cu baar M10 63x5mm lengte 1750mm
-
UC922EGeperforeerde Cu-baar 60 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC966Geperforeerde cu baar M10 80x5mm lengte 1750mm
-
UC966EGeperforeerde Cu-baar 80 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UT87E
Geperf.koperen rail , quadro system, 25x5 mm, L1750mm
-
UC967EGeperforeerde Cu-baar 100 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC968E -
KS72CCu baar 1000mm
-
UM92WOmhulde cu baar soepel 32x6mm 630A lengte 2000mm
-
UM92X
Omhulde cu baar soepel 20x2mm 160A lengte 2000mm
-
UM92Y
Omhulde cu baar soepel 20x3mm 250A lengte 2000mm
-
UM92Z
Omhulde cu baar soepel 32x4mm 400A lengte 2000mm
-
UT88AKoperen hoekverbinding, quadro system 25x5mm
-
UC2000FBMultifunctionele steun voor- en achteraan, quadro evo, h2000 mm, 2 stuks
-
UC2080MDNkit voor modulaire apparatuur, quadro evo, 200x800
-
UC2035AMDRegelbare DIN-rail, q. evo 200x350
-
UC600BUFunctionele rugstijl, q. evo, H600mm
-
UC800BU
Functionele rugstijl, q. evo, H800mm
-
UC600FFunctionele steun vooraan, q. evo, H600mm
-
UC400FFunctionele steun vooraan, q. evo, H400mm
-
UC300FFunctionele steun vooraan, q. evo, H300mm
-
UC200FFunctionele steun vooraan, q. evo, H200mm
-
UC2000FMultifunctionele steun vooraan, quadro evo, h2000 mm, 2 stuks
-
UC1800FFunctionele steun vooraan, q. evo, H1800mm
-
FN887E
Geperf. dwarsstuk met schroeven d.800mm h.50mm
-
UC1800FBFunctionele steunen voor & achter, q. evo, H1800mm
-
UC1600FBFunctionele steunen voor & achter, q. evo, H1600mm
-
FN047EW -
FN046EWStel van 4 montagestijlen, q. evo, H1900mm
-
FN2100PD -
FN1900PD -
UC988Universeel dwarsstuk b.250mm
-
A09900Symmetrische rail h.15mm l.2000mm
-
FN950Kit laterale verbinding
-
UC969Clipsmoeren en schroeven M5
-
UC821Bevestigingshoeksteun
-
UC700FUGeperforeerde C-profiel, q. evo, B700mm
-
UC000XHPMontagekit klasse II voor H3 & H3+
-
UC835XHPIsolator M8x35mm
-
UC856EZelfborendeschroeven M6*10 (zakje van 25 schroeven)
-
UC000FUBevestiqinqssteun voor geperfor. rail, q. evo
-
UC225Volle afdekplaat h.400mm b.350mm
-
UC8040FPGeventileerde afdekplaat, quadro evo, B800 D400mm
-
UC353040FPGeventileerde afdekplaat, quadro evo, 350x300x400mm
-
UC297Volle afdekplaat, quadro evo, 800x400mm
-
UC247Volle afdekplaat, quadro.evo, voorkant, 800x800mm
-
UC227Frontale afdekplaat, q. evo, 800x350mm
-
UC220Volle afdekplaat h.75mm b.350mm
-
UC221Volle afdekplaat h.50mm b.350mm
-
UC222Volle afdekplaat h.150mm b.350mm
-
UC223Volle afdekplaat h.200mm b.350mm
-
UC224Volle afdekplaat h.300mm b.350mm
-
FN946EAfdekplaat quadro+ om opening te sluiten tussen 2 cellen d 450mm
-
UC226Volle afdekplaat h.600mm b.350mm
-
UC240Volle afdekplaat h75 x b800mm quadro4 - quadro5 - quadro+
-
UC241Volle afdekplaat h50 x b800mm quadro4 - quadro5 - quadro+
-
UC242Volle afdekplaat h150 x b800mm quadro4 - quadro5 - quadro+
-
UC243Volle afdekplaat h200 x b800mm quadro4 - quadro5 - quadro+
-
UC244Volle afdekplaat h300 x b800mm quadro4 -quadro5-quadro+
-
UC245Volle afdekplaat h400 x b800mm quadro4 -quadro5-quadro+
-
UC246Volle afdekplaat h600 x b800mm quadro4 -quadro5-quadro+
-
UC825Eindsteun 1 of 2 baren op smalle zijde
-
UC824Steun 1 of 2 baren op smalle zijde
-
UC823Steun 1 of 2 baren op smalle zijde
-
UC822Eindsteun 1 of 2 baren op smalle zijde
-
UC830Vierpolige steunen voor cu baren 20x5mm
-
UC820Vierpolige steun voor cu baren plat
-
UC811Verticaal barenstel lengte 250mm
-
UC600BBDwarsprofiel barentstel, q. evo, B600mm
-
UC700BB
Dwarsprofiel barentstel, q. evo, B700mm
-
UC800BB
Draagsteun voor barenstel voor quadro evo, B 800mm
-
UC834Schermschot lengte 1000mm
-
UC828Schermschot voor steun UC826
-
UC827Schermschot voor steun UC820
-
UC8262 vierpolige schuine steunen voor cu baren
-
UC8110BBKit barenstel, quadr evo, 4(1x10)
-
UC8210BBKit barenstel, quadr evo, 4(2x10)
-
UC825BBKit barenstel, quadr evo, 4(2x5)
-
UC8310BBKit barenstel, quadr evo, 4(3x10)
-
UC000BBKit van 4 isloatiesteunen voor barenstel, q. evo
-
UC283PMNKit 3xP250 gemotoriseerd, verticaal, 800x300mm
-
UC282PRN -
UC484XDNKit 3xX630, verticaal, quadro evo, 800x400mm
-
UC183XKit 3 x X160 verticaal, quadro evo, 800x300mm
-
UC133XKit 1x X160, verticaal, q. evo, 350x300mm
-
UC483PRNKit 1xP630 met differentieel, horizontaal, quadro evo , 800x300mm
-
UC434PNKit 1xP630, verticaal, q. evo, 348x398mm
-
UC436XRNKit 1xX630, verticaal, q. evo, 348x598mm
-
UC436PRNKit 1xP630, verticaal, q. evo, 348x598mm
-
UC283PNKit 3xP250 verticaal, quadro evo, 800x300mm
-
UC233PNKit 1xP250, verticaal, q. evo, 350x300mm
-
UC133Pkit 1xBM Quadro.system H3+P160, 350x300, verticaal
-
UC234PRNKit 1xP250 + diff., verticaal, q. evo, 350x400mm
-
UC183PNKit 3 x h3+ P160 horizontaal, quadro evo, 800x300mm
-
UC133PNKit 1x P160, verticaal, q. evo, 350x300mm
-
UC686HD -
UC586HKit 2xH1000 verticaal, quadro evo, 800x600mm
-
UC686HKit 1xH1600, verticaal, quadro evo, 800x600mm
-
UC686HMKit 1xH1600 gemotoriseerd, verticaal, quadro evo 800x600mm
-
UC586HMKit 2xH1000 gemotoriseerd, verticaal, q.evo, 800x600
-
FZ422Kabelinvoerflens IP55 gesloten, staal
-
FZ406MKabelinvoerflens, metrische voorstanzingen voor wartels, 13xM20 + 2xM20/M25, IP55
-
FZ402Kabelinvoerflens IP55 universeel
-
FZ407MKabelinvoerflens, metrische voorstanzingen voor wartels, 6x M25 + 2x M25/32, IP55
-
FZ408MKabelinvoerflens IP54, 2xM25/M32 + 1xM50/63/75
-
FZ402ALKabelinvoerplaat alu voor quadro+
-
FN4580ALVolle kabelinvoerplaat in AL, quadro evo, 450x800
-
FN4580DRVoorgeboorde kabelinvoerplaat, bodem, quadro evo, 450x800
-
UC000HTSHorizontale steun bedradingskanaal, q. evo, 6 stuks
-
FN8020MDWModulaire deur met DIN-rail, quadro evo 800x200mm
-
FN8020PDWModulaire deur, quadro evo 800x200mm
-
FN8030PDWModulaire deur, quadro evo 800x300mm
-
FN8040PDWModulaire deur, quadro evo 800x400mm
-
FN8040PGW
Doorzichtige modulaire deur, quadro evo 800x400mm
-
FN8060PDW
Modulaire deur, quadro evo 800x600mm
-
FN8060PGW
Doorzichtige modulaire deur, quadro evo 800x600mm
-
FN510E -
FN546EVolle deur h.1900mm voor cel b.448mm
-
FN547E -
FN511E
-
UC400FLFrontaal zijdelings tussenschot, q. evo, H400
-
UC8020FMDNKit voor scheiding van modulaire app., q. evo, 800x200
-
UC8020VVerticaal tussenschot, quadro evo, 800x200mm
-
UC8015VVerticaal tussenschot, quadro evo, 800x150mm
-
UC1040FULCompleet zijdelings tussenschot, q. evo, 100x400
-
UC6040FULCompleet zijdelings tussenschot, q. evo, 600x400
-
UC4040FULCompleet zijdelings tussenschot, q. evo, 400x400
-
UC3040FULCompleet zijdelings tussenschot, q. evo, 300x400
-
UC2040FULCompleet zijdelings tussenschot, q. evo, 200x400
-
UC1540FULCompleet zijdelings tussenschot, q. evo, 150x400
-
UC600FLFrontaal zijdelings tussenschot, q. evo, H600
-
UC3580BHHorizontaal tussenschot achteraan, q. evo, 350x800
-
UC300FLZijdelings frontaal tussenschot, q. evo, H300
-
UC200FLZijdelings frontaal tussenschot, q. evo, H200
-
UC150FLZijdelings frontaal tussenschot, q. evo, H150
-
UC4040BLZijdelings tussenschot achteraan, q. evo, 400x400
-
UC3040BLZijdelings tussenschot achteraan, q. evo, 300x400
-
UC2040BLZijdelings tussenschot achteraan, q. evo, 200x400
-
UC1540BLZijdelings tussenschot achteraan, q. evo, 150x400
-
UC3540FUHCompleet horizontaal tussenschot, q. evo, 350x400
Technische eigenschappen
Afmetingen
-
Hoogte50 mm
-
Breedte450 mm
-
Diepte800 mm
Uitrusting
-
Met kabelinvoerNee
Materiaal
-
KleurHelderwit
Installatie, montage
-
Geschikt voor buitengebruikNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

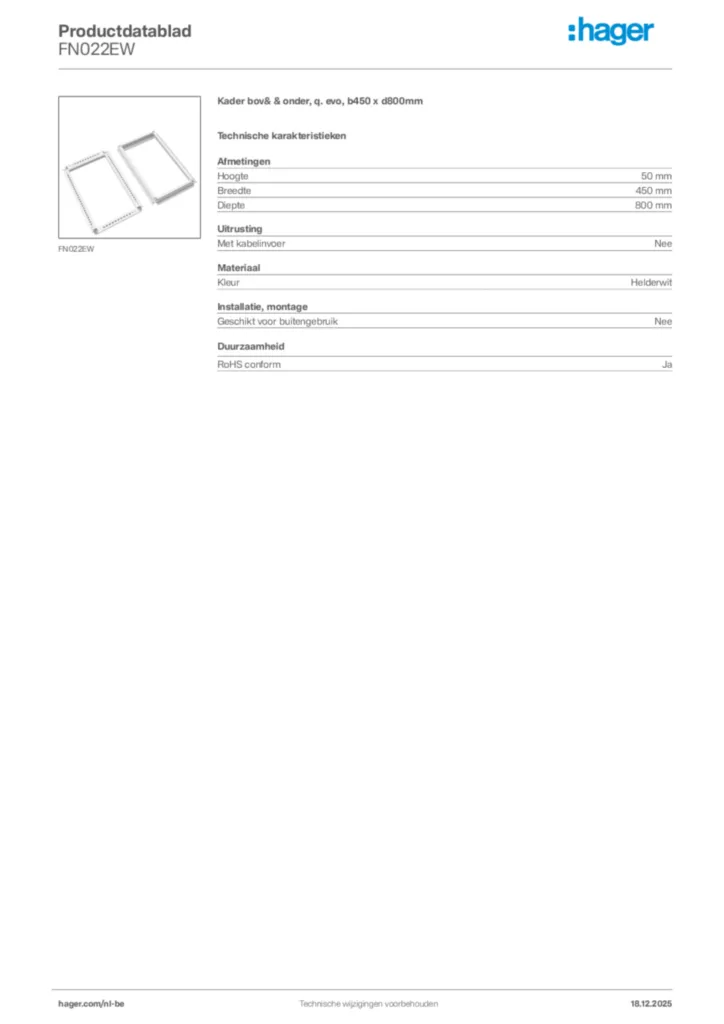

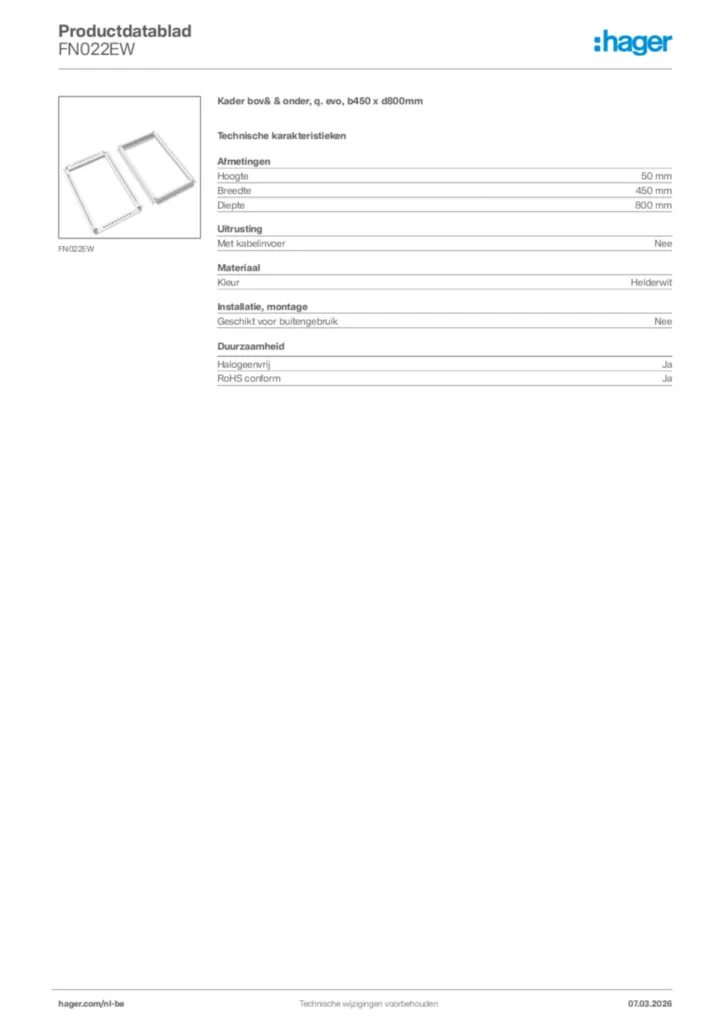

Hager Productdatablad FN022EW
Kader bov& & onder, q. evo, b450 x d800mm
PDF -
Technisch -handleiding
Technisch -handleiding International 2024-12-04
PDF3,97 MB -
Technische brochures
Technische brochures en-US 2025-03-10
PDF7,39 MB
Technische brochures fr-BE 2024-07-01
PDF9,97 MB -
Handboek
Handboek it-IT 2024-05-27
PDF4,98 MB -
Conformiteitsverklaring
Conformiteitsverklaring International 2024-02-15
PDF393,09 kB
Conformiteitsverklaring International 2024-02-15
PDF380,56 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF360,17 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF348,14 kB
Meer documentatie
Ontdek onze andere producten in deze productgroep
Lastenboeken
Kader bov& & onder, q. evo, b450 x d800mm
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd
Hoogte: 50 mm
Breedte: 450 mm
Diepte: 800 mm
Inbouwdiepte: 800 mm
Met kabelinvoer: Nee
Kleur: Helderwit
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd
Hoogte: 50 mm
Breedte: 450 mm
Diepte: 800 mm
Inbouwdiepte: 800 mm
Met kabelinvoer: Nee
Kleur: Helderwit
Kopieer of exporteer naar GAEB, HTML, PDF, DOC, ÖNORM, ...
Gekopieerd !
