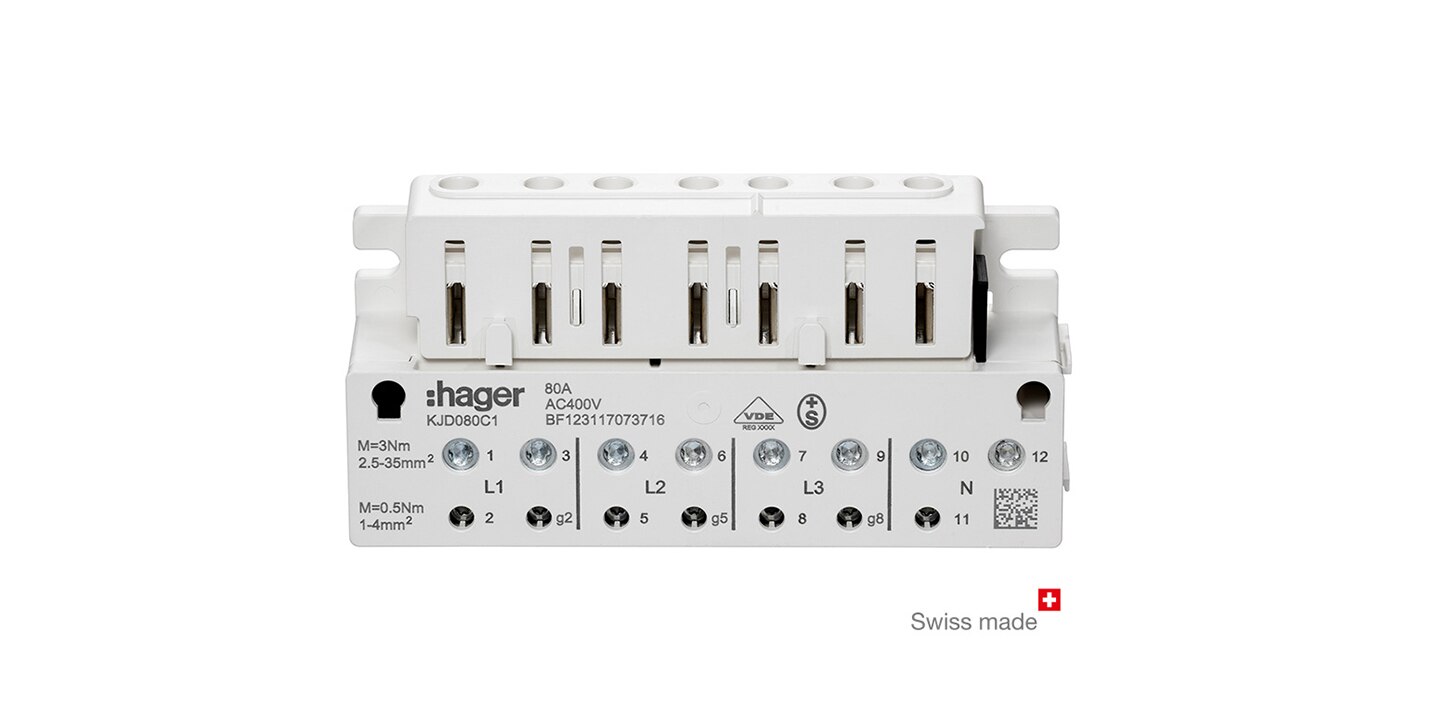

Technique à enfichage côté compteur pour 63 A et 80 A
Caractéristiques de sécurité uniques

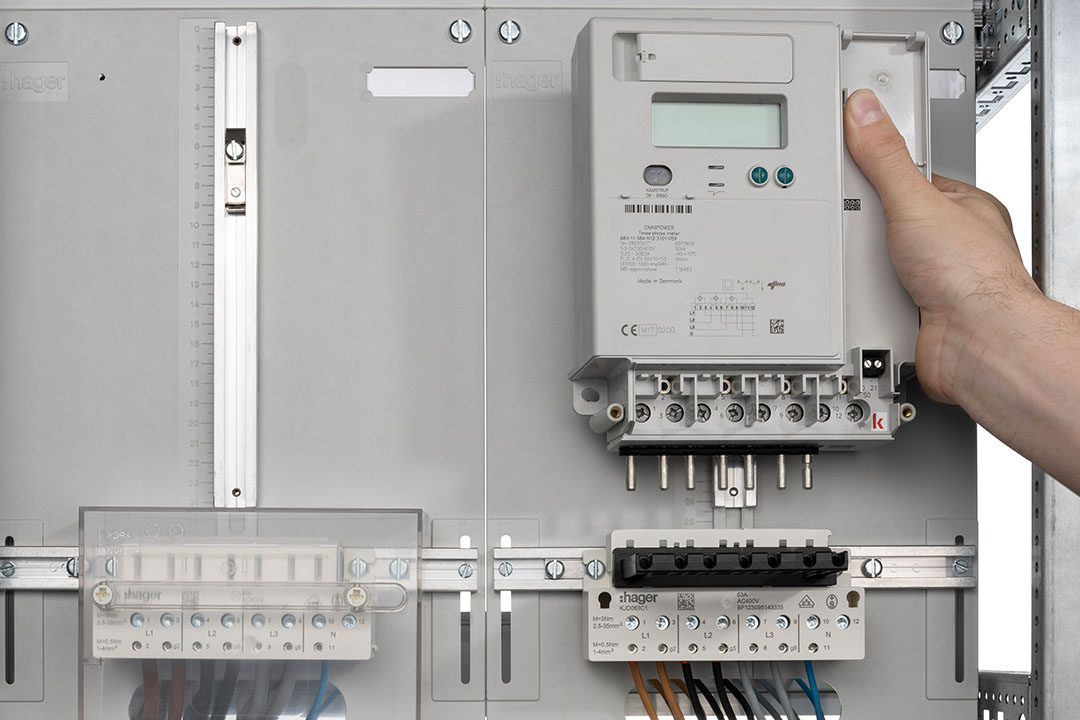

Le chariot à ressort unique en son genre élève la sécurité dans le domaine de l’énergie à un niveau supérieur. Si le compteur est inséré, le chariot descend en même temps et il monte en même temps en retirant le compteur. La protection des fiches contre les contacts est ainsi assurée à tout moment, même pendant le remplacement du compteur, et tout contact accidentel est exclu. Connexion précise Les connecteurs à fiches préfabriqués sont positionnés de manière fixe et alignés de manière optimale sur le compteur KWh.
Lors du remplacement du compteur, la charge électrique passe par la poignée de pontage jusqu’à ce que le nouveau compteur soit installé. Celle-ci est verrouillée à l’état monté sans compteur inséré. La poignée ne peut être retirée que lorsque le compteur est monté, ce qui empêche efficacement la formation d’arcs électriques.
Expertise Electrosuisse
Grâce à ces deux caractéristiques de sécurité uniques, le remplacement du compteur est considéré selon l’ordonnance sur le courant fort (RS734.2, al. 662) comme une «manipulation». Ainsi, les activités telles que le raccordement ou le remplacement d’un compteur sur les bornes à enfichage KJD063C1 et KJD080C1 de Hager peuvent être effectuées par des personnes instruites. Le port d’un équipement de protection individuelle (EPI) n’est pas obligatoire.
Condition:
La protection contre les contacts accidentels de IP 2X ou XXB est garantie sur l'installation pendant l'activité.
En un coup d’œil
- Technique à enfichage côté compteur des bornes de 63 A, et désormais aussi de 80 A
- Remplacement du compteur sans interruption grâce à la poignée de pontage uniforme
- Connecteur à fiches préfabriqué et aligné correctement
- Capot de protection plombable et transparent avec nouveau verrouillage à 90°
- Fixation du fil pilote en option pour 7 fils pilote
- Fabriqué en Suisse
Sécurité maximale
- Chariot avec meilleure protection contre les contacts lors du remplacement du compteur
- La poignée verrouillée empêche la formation d’un arc électrique
- Certifié VDE
- Certifié S+
- Expertise Electrosuisse
Connexion précise

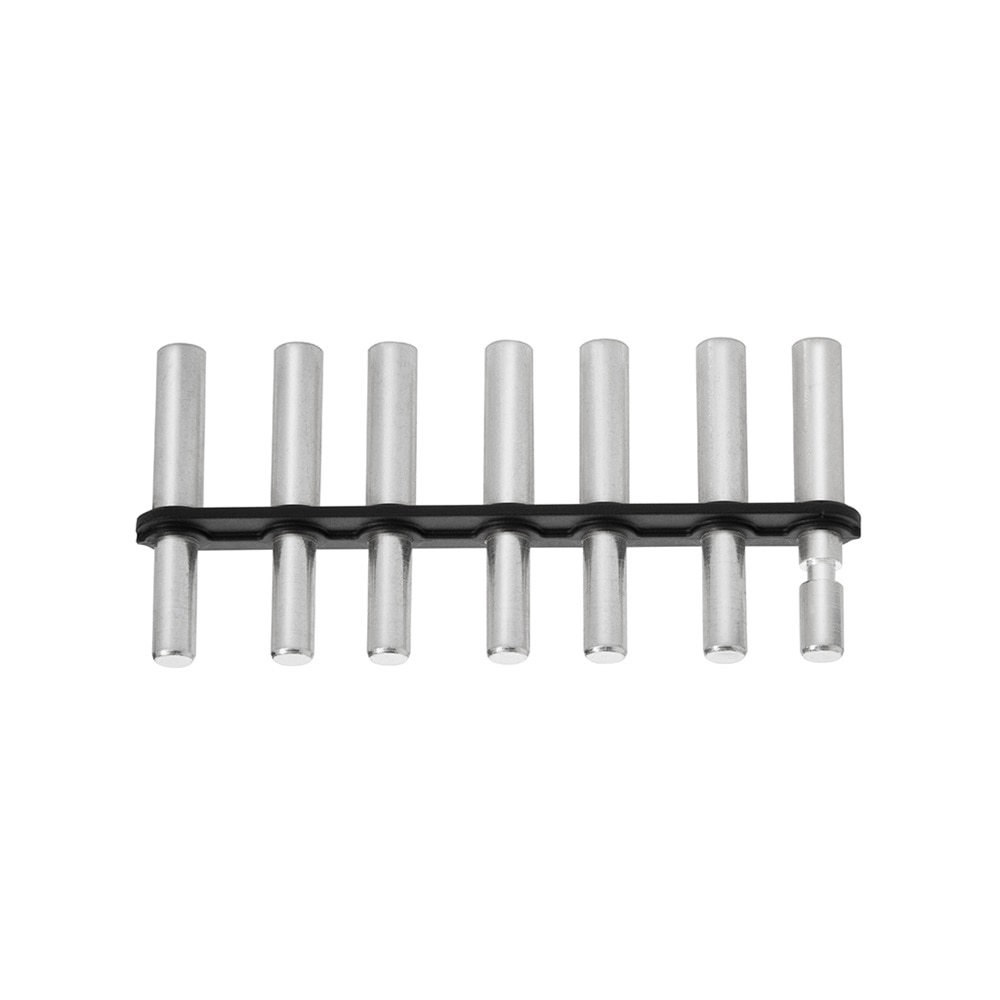

Les connecteurs à fiches préfabriqués sont positionnés de manière fixe et alignés de manière optimale sur le compteur KWh. Le connecteur à fiches rend superflu le positionnement fastidieux des fiches à l’aide d’un gabarit de montage. Les distances sont définies selon la norme DIN 43857-2 et sont donc compatibles avec tous les compteurs d’énergie conventionnels fabriqués selon cette norme. Fabriquées avec des matériaux de très haute qualité, les fiches garantissent un fonctionnement fiable à long terme et à faible puissance dissipée.
Montage convivial à un nouveau niveau

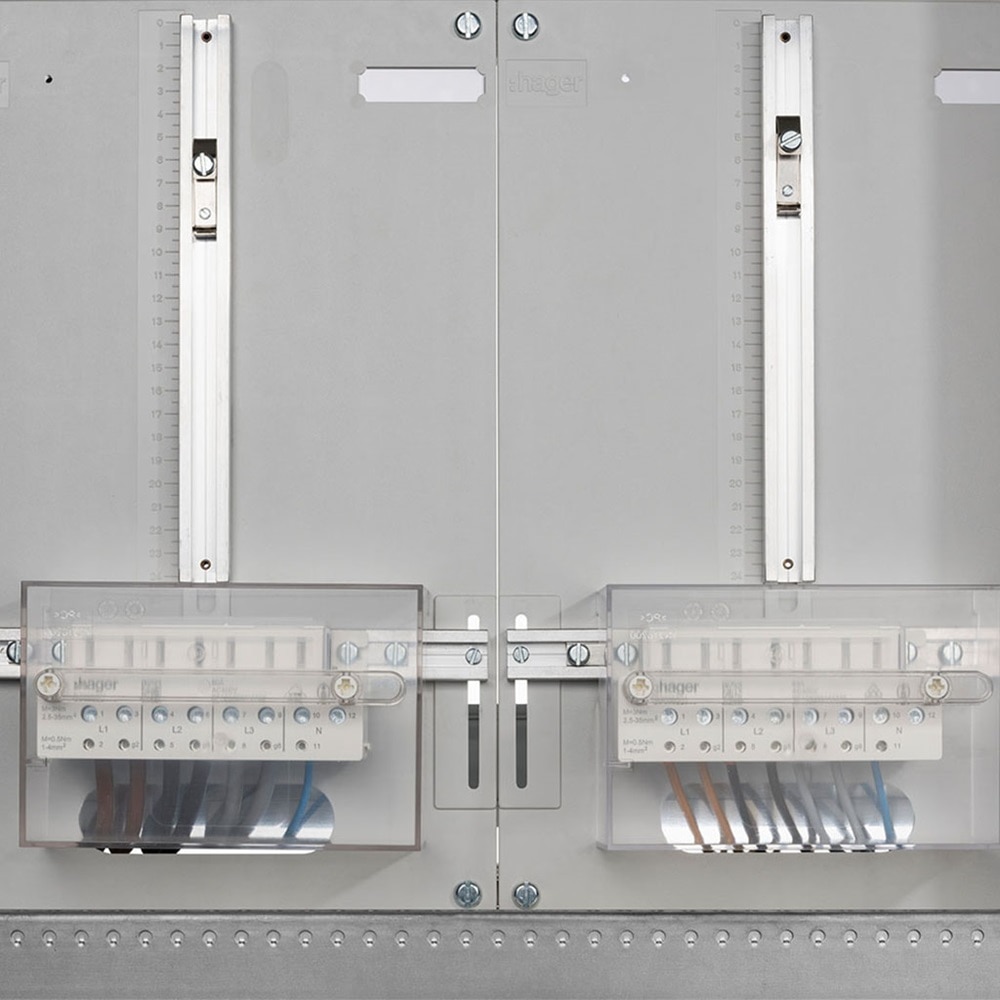

Sur la borne à enfichage se trouve un repère permettant un positionnement précis sur la croix-compteur. Les empreintes de vis Torx et le nouveau capot de protection avec verrouillage à 90° sont d’autres atouts améliorant la facilité de montage. Grâce à ce Montage convivial à un nouveau niveau mécanisme, le capot de protection transparent peut littéralement être mis en place et retiré d’un simple «tour de main». Le capot de protection est plombable et peut également être plombé avec des goupilles de plombage de max. 3 mm de diamètre.

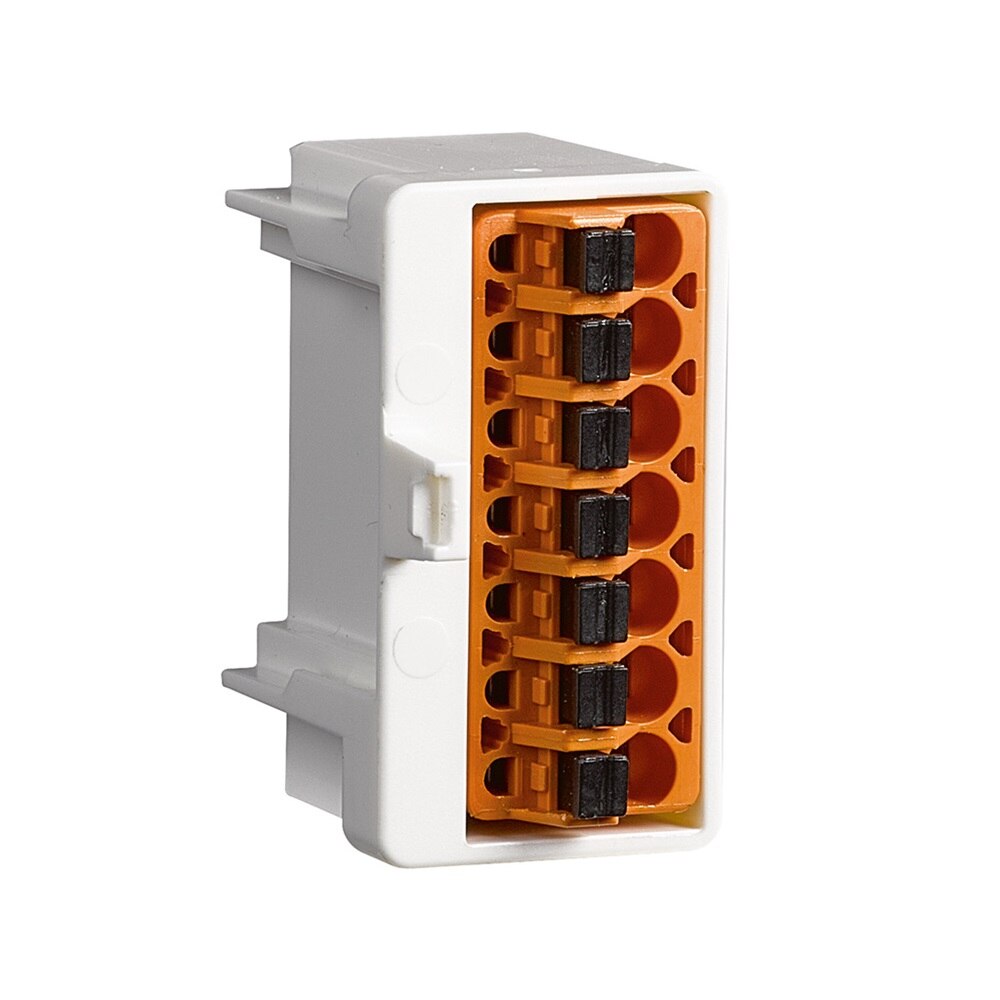

La fixation du fil pilote en option permet un rangement ordonné des fils tarifaires. Elle peut être fixée sur le côté pour les deux variantes et offre de la place pour une fixation ordonnée et compacte de max. 7 fils pilote.
Assistance lors du Rollout
Hager est également positionné de manière optimale dans les domaines de la logistique et de la production. Avec le site de production suisse, la flexibilité n’est plus une illusion mais une réalité. Il est ainsi possible de répondre aux souhaits spécifiques des clients.

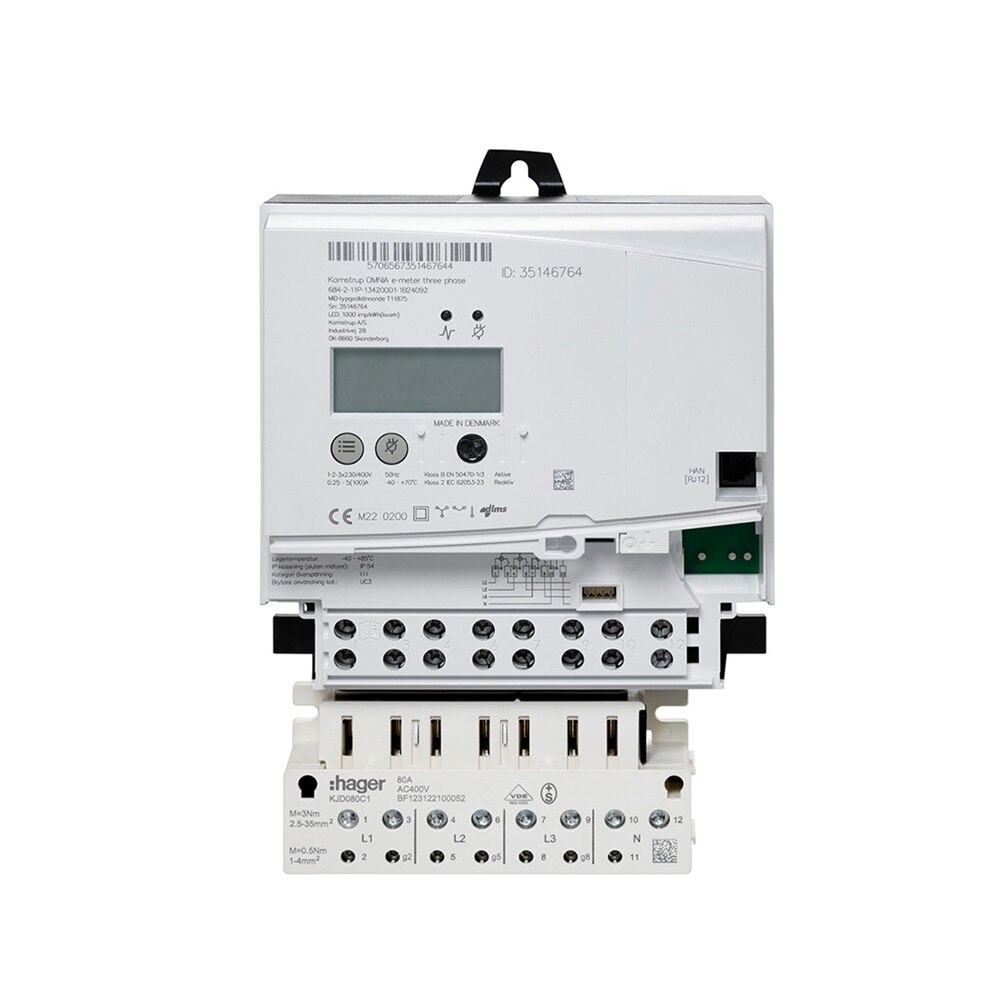

Avec l’assemblage individuel de compteurs intelligents, nous faisons avancer votre Rollout. Soit par un équipement de compteurs intelligents avec connecteur à fiches ou directement relié à la borne à enfichage.
Avec le marquage au laser personnalisé de la borne à enfichage avec code-barres, numéro de série ou logo du client, Hager est le partenaire compétent pour votre Rollout de compteurs intelligents.
Avec les bornes à enfichage, Hager possède une longue expérience dans la technique à enfichage côté compteur. Des centaines de milliers de bornes ont déjà fait leurs preuves dans plusieurs pays, en partie depuis plus de 25 ans.
