Sectionnueur HPC à fusibles LV taille 00 185mm unipoliare M8 LVSGW00TSE
EAN
4049857199808
VPE
1 pc.
Groupe de rabais
57
Prix*
203.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires mécaniques pour appareillage basse tension 9 produit(s) disponible(s) -
adaptateur de rail DIN 5 produit(s) disponible(s) -
Transformateur de courant 5 produit(s) disponible(s) -
Jeu de fixations de vis 2 produit(s) disponible(s) -
Relais de surveillance de courant 5 produit(s) disponible(s) -
Voir plus 22 autre(s) produit(s) disponible(s)
Complétez votre système
-
LVZ00AHBL
Support d'appareil LV longueur 135mmpour à taille 00/100/185, élément aveugle
14.15 CHF / pc.* -
LVZ00AHESupport d'appareil, court 95mm à taille 00/100/185 pour ampèremètres enfichables
21.75 CHF / pc.* -
LVZ00ASCache latéral taille 00 185mm
23.05 CHF / pc.* -
LVZ00AVLSupport d'appareil pour LV taille 00; longueur 135mm avec découpe 48x48mm
15.40 CHF / pc.* -
LVZ00DA185-210Adaptateur double taille 00 185/210mm largeur 100mm avec raccord à vis M12
167.00 CHF / pc.* -
LVZ00RATV185Capot pour compartiment vide taille 00 185mm profondeur de montage 150mm
48.70 CHF / pc.* -
LVZASDCosse à double connexion taille 00/185 pour 2 conducteurs à 35mm²,inoxydable,SET
13.55 CHF / pc.* -
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.35 CHF / jeu* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
38.45 CHF / jeu*
-
LVZ00DA100-185
Double adaptateur LV pour montage 00/100 sur jeux de barres à entraxe 185 mm
61.40 CHF / pc.* -
LVZ00DA100K-185Double adaptateur 100 en 185mm pour LV 2x taille 00, montage avec borne d´entrée
103.50 CHF / pc.* -
LVZ00DA185-185Double adaptateur 185 en 185 pour montage à deux LVSG00185… sur jeux de barres
57.70 CHF / pc.* -
LVZ00DA185K-185Double adaptateur 185 en 185mm pour LV 2x taille 00, montage avec borne d´entrée
100.00 CHF / pc.* -
LVZ00EA100-185Adaptateur simple LV taille 00 100mm à 185mm, ecrous de blocage M8, 50mm large
50.00 CHF / pc.*
-
LVZ300K05D
Transformateur de courant pour sect. HPC00 300/5A 2.5VA classe 0.5s
79.90 CHF / pc.* -
LVZ300K05GDTransformateur de courant pour sect. HPC00 300/5A 2.5VA classe 0.5s CH calibré
79.90 CHF / pc.* -
LVZPSR100Transformateur de Courant pour LV NH00 185mm 100/5A 2,5VA Classe 1
57.60 CHF / pc.* -
LVZPSR150Transformateur de Courant pour LV NH00 185mm 150/5A 5VA Classe 1
57.60 CHF / pc.* -
LVZPSR75Transformateur de Courant pour LV NH00 185mm 75/5A 2,5VA Classe 1
57.60 CHF / pc.*
-
LVZAE12R
Élément de raccordement M12x35
13.05 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.45 CHF / pc.*
-
LVZMS00100
Ampèremètre 100A classe 3 enfichable
264.00 CHF / pc.* -
LVZMS00150Ampèremètre 150A classe 3 enfichable
269.00 CHF / pc.* -
LVZMS0075Ampèremètre 75A classe 3 enfichable
269.00 CHF / pc.* -
LVZMV00100Ampèremètre 100A classe 3 encastré
178.50 CHF / pc.* -
LVZMV00150Ampèremètre 150A classe 3 encastré
178.50 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 207.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
308.00 CHF / pc.*
-
LVZ001ABorne prismatique pour LV taille 00 185mm 70-150mm²; protégé contre la corrosion
46.15 CHF / jeu* -
LVZ00ARaccordement a prisme 95mm² taille 00/60-100-185mm, protégé contre la corrosion
18.60 CHF / jeu* -
LVZ00CPièces de pression LV pour raccordement direct de câbles 1,5-95 mm² taille 00
9.60 CHF / jeu* -
LVZ00D185Double borne raccordement taille 00 185mm inoxydable
55.20 CHF / jeu*
-
LVZ00SRaccord à vis M8x14mm max. 95mm² antirouille
3.05 CHF / jeu* -
LVZ00SARRaccord à vis M8x20mm inoxydable
7.95 CHF / jeu* -
LVZ00SAR50Raccordement à vis M8x20
112.00 CHF / jeu* -
LVZ00SRRaccord à vis M8x14mm max. 95mm² inoxydable
7.10 CHF / jeu*

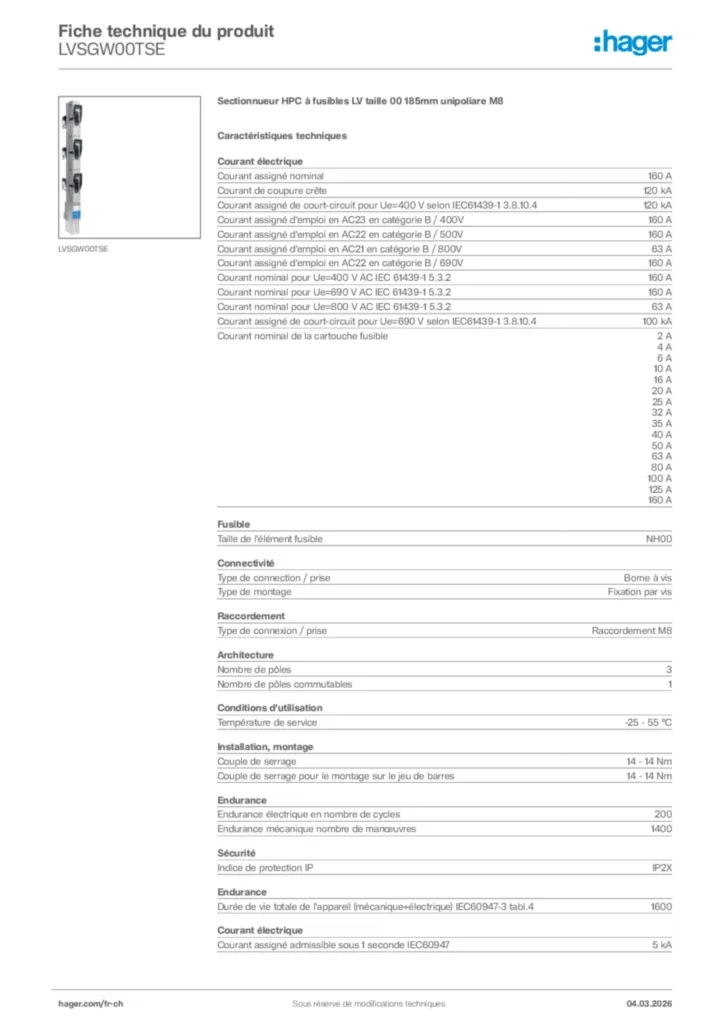

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible sous 1 seconde IEC609475 kA
Fusible
-
Taille de l'élément fusibleNH00
Connectivité
-
Type de connection / priseBorne à vis
Raccordement
-
Section de raccordement en câble souple2.5 - 95 mm²
-
Section de raccordement en câble rigide2.5 - 95 mm²
-
Type de connexion / priseBorne à vis
Architecture
-
Nombre de pôles1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage14 - 14 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8 kV
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur741 mm
-
Profondeur177 mm
Puissance
-
Puissance dissipée totale sous IN22 W
Fréquence
-
Fréquence50 - 60 Hz
Données environnementales
