Double réglette coupe-circuits HPC, fv+, DIN3, 1820 A, commutation unipolaire, inoxydable, montage sur système de jeux de barres de 185 mm, raccordement à vis 4x M12 par phase
EAN
3250617653039
E-nr.
847 012 049
VPE
1 pc.
Groupe de rabais
62
Double réglette coupe-circuits HPC fv+ DIN3 1820A 1p inoxydable M12 LV8SDR1820STE
Prix*
3 109.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Bientôt en vente
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Borne de barre collectrice 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 31 produit(s) disponible(s) -
Jeu de barres de phase de puissance 1 produit(s) disponible(s) -
Accessoires pour instrument de mesure et de test 2 produit(s) disponible(s) -
Boulon 7 produit(s) disponible(s) -
Système de repérage 2 produit(s) disponible(s)
Complétez votre système
-
LVZKR
Borne de barre omnibus pour capot compartiment vide
25.35 CHF / jeu*
-
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
80.20 CHF / pc.* -
LV8ZMKKSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
13.35 CHF / pc.* -
LV8ZMKESupport d´appareil court FV+ taille 1-3; haut. 97mm, appareils enfichables, 1phasé
22.70 CHF / pc.* -
LV8ZMKDSupport d´appareil court FV+ taille 1-3;haut. 97mm, appareils enfichables, 3phasé
29.40 CHF / pc.* -
LV8ZMKBSupport d´appareil court FV+ taille 1-3; haut. 97mm, appareil de mesure 72x72mm
10.70 CHF / pc.* -
LV8ZMKSupport d'appareil pour FV+ taille 1-3; longueur 120mm, découpe 72x72mm
14.75 CHF / pc.* -
LV8ZMBSupport d´appareil long pour FV+ taille 1-3, hauteur 120mm, à élément aveugle
12.00 CHF / pc.* -
LVZBERABouchon obturateur pour compartiment vide LVZRAT
1.25 CHF / pc.* -
LVZRATV
Capot compart. vide 100mm prof. montage 150mm pour HPC1-HPC3 185mm transparent
64.70 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
61.00 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
55.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
77.80 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
58.30 CHF / pc.* -
LVZAWEquerre d'appui latérale LV pour fixation des profilés d'obturation
8.45 CHF / jeu* -
LVZPHCapot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
49.25 CHF / pc.* -
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
14.30 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
11.65 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
12.95 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
10.35 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
22.00 CHF / pc.*
-
LVZ0820
Vis de fixation LV M8x20 pour jeu de barres, LV taille 1-3
8.30 CHF / pc.* -
LVZ1230Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.45 CHF / pc.* -
LVZSRVis M12x30 pour raccordement de barre omnibus inoxydable
11.10 CHF / jeu* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.15 CHF / jeu* -
LVZSG50
Raccord fileté M12x30
88.00 CHF / jeu* -
LVZSI
Vis M12x30 pour raccordement de barre omnibus six pans creux
7.45 CHF / jeu* -
LVZSR50
Raccord fileté M12x30 inoxydable
155.50 CHF / jeu*
-
LVZPBCache-profil pour LV, longueur 850mm pour latérales recouvrement
31.05 CHF / jeu* -
LVZAGCache long, adaptation de longueur à 100 mm, profondeur de montage 150 mm
18.05 CHF / pc.* -
LVZRADCouvercle d'emplacement vid, largeur 100mm, adapteur jeux de barres taille 1-3
41.45 CHF / pc.* -
LVZRACouvercle d'emplacement vid, largeur 150mm, adapteur jeux de barres taille 1-3
59.70 CHF / pc.* -
LV8ZAGCache long FV+ 1-3, adaptation de longueur à 100mm, profondeur de montage 150mm
18.60 CHF / pc.* -
LV8ZHCRCache de levier rouge, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.* -
LV8ZHCGCache de levier vert, clipsable sur levier de commande, 1-/3-pôle pour 1-3, set
4.70 CHF / pc.*
-
LVZSAIndicateur de position LV, microrupteur contact NO ou contact NF, LV taille 1-3
12.95 CHF / pc.* -
LVZVKJeu de câblage LV taille 1-3 pour limiteur de tension triphasé
34.30 CHF / jeu* -
LVZVKSEJeu de câblage transformateurs de courant LV taille 1-3, 1-phasé, d´porte-câbles
29.70 CHF / jeu* -
LVZVKSDJeu de câblage transformateurs de courant LV taille 1-3, 3-phasé, d´porte-câbles
46.55 CHF / jeu*
-
LVZITSupport isolant 3P barres distrib. de cellule 185mm distance au centre de phase
30.35 CHF / pc.* -
LVZIT1Support isolant pour barre N/PEN
15.55 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
13.20 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
10.55 CHF / pc.*
-
LVZAK12Rondelle de serrage M12
3.50 CHF / pc.* -
LVZAK8Rondelle de serrage M8
3.95 CHF / pc.*
-
LVZAS100Vis à tête crochet M12x132mm pour 2x100x10 sans transfo. / 2x80x10 avec transfo.
19.85 CHF / pc.* -
LVZAS120Vis à tête crochet M12x155mm pour 2x100x10 avec Transformateur de courant
24.50 CHF / pc.* -
LVZAS40Vis à tête crochet M12x70mm pour 2x40x10 sans Transformateur de courant
14.50 CHF / pc.* -
LVZAS50Vis à tête crochet M12x80mm pour 2x50x10 sans Transformateur de courant
15.00 CHF / pc.* -
LVZAS60Vis à tête crochet M12x90mm pour 2x60x10 sans transfo. / 2x40x10 avec transfo.
15.50 CHF / pc.* -
LVZAS70Vis à tête crochet M12x102mm pour 2x50x10 avec Transformateur de courant
16.40 CHF / pc.* -
LVZAS80Vis à tête crochet M12x112mm pour 2x80x10 sans transfo. / 2x60x10 avec transfo.
17.45 CHF / pc.*
-
LVZGM12RÉcrou coulissant M12 avec ressort de pression
5.35 CHF / pc.* -
LVZGM8RÉcrou coulissant M8 avec ressort de pression
5.35 CHF / pc.*
-
LVZM12Écrou à sertir M12
4.10 CHF / pc.* -
LVZM1250
Écrou à sertir M12 (50 pièces)
173.00 CHF / jeu* -
LVZM8Écrou à sertir M8
2.85 CHF / pc.* -
LVZM850
Écrou à sertir M8 (50 pièces)
117.50 CHF / jeu*
-
LVZMS1000Ampèremètre 1000A enfichable
194.00 CHF / pc.* -
LVZMS150Ampèremètre 150A enfichable
194.00 CHF / pc.* -
LVZMS240-600Ampèremètre 240/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS250Ampèremètre 250A enfichable
194.00 CHF / pc.* -
LVZMS360-600Ampèremètre 360/5A 2.5VA pour Transformateur de courant 600A, enfichable
212.00 CHF / pc.* -
LVZMS400Ampèremètre 400A enfichable
194.00 CHF / pc.* -
LVZMS500Ampèremètre 500A enfichable
194.00 CHF / pc.* -
LVZMS600Ampèremètre 600A enfichable
194.00 CHF / pc.* -
LVZMS800Ampèremètre 800A enfichable
190.00 CHF / pc.* -
LVZMV1000Ampèremètre 1000A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV1200Ampèremètre 1200A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV150Ampèremètre 150A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV250Ampèremètre 250A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV400Ampèremètre 400A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV600Ampèremètre 600A classe 3 encastré 72x72mm
187.00 CHF / pc.* -
LVZMV800Ampèremètre 800A classe 3 encastré 72x72mm
187.00 CHF / pc.*
-
LVZAD-M
Couvercle du compartiment de raccordement long taille 2D/3D
92.70 CHF / pc.* -
LVZALDCapot d’espace de raccordement long pour double réglette HPC2-HPC3
94.50 CHF / pc.*
-
LVZRAD80D
Capot cellule vide 100mm avec fixation
41.45 CHF / pc.* -
LVZRAD80DXCapot cellule vide 100mm sans fixation
59.70 CHF / pc.*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal1820 A
-
Courant de coupure crête50 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.450 kA
-
Courant assigné d'emploi en AC22 en catégorie B / 400V1820 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.21820 A
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094740 kA
-
Courant nominal de la cartouche fusible144 A, 180 A, 231 A, 289 A, 361 A, 455 A, 577 A, 722 A, 910 A
-
Courant assigné admissible sous 1 seconde IEC6094725 kA
Fusible
-
Taille de l'élément fusibleNH3
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles100
-
Endurance mécanique nombre de manœuvres500
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.4600
Sécurité
-
Indice de protection IPIP2X
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 400 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur746 mm
-
Profondeur195 mm
Puissance
-
Puissance dissipée totale sous IN328 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil70 W
-
Pertes en puissance à pleine charge538 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureOui
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LV8SDR1820STE
-

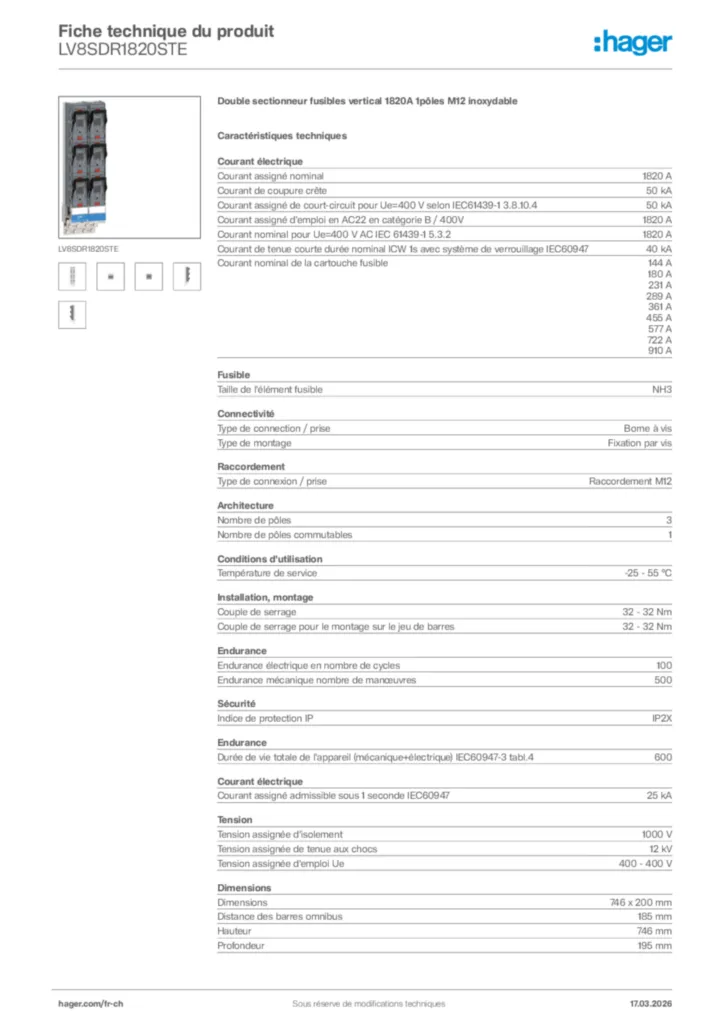

Fiche technique
Hager Fiche technique du produit LV8SDR1820STE
Double sectionneur fusibles vertical 1820A 1pôles M12 inoxydable
PDF -
Guide d'installation
Guide d'installation International 2025-10-24
PDF18,64 MB
Guide d'installation International 2026-03-24
PDF39,54 MB
Guide d'installation de-DE 2026-03-26
PDF52,04 MB -
Déclaration de conformité
Déclaration de conformité en-GB 2025-12-08
PDF442,34 kB
