Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0,5S CH LVZW801K05
Prix*
109.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Produits compatibles
-
Produits liés 68 produit(s) disponible(s)
Produits liés
-
LV8SDR1260STEDouble réglette HPC3 1260A 1 pôle commutable, raccord à vis M12
1 312.00 CHF / pc.* -
LV8SDR1260STEQ
Double réglette NH3 1260A 1p 178-210
840.00 CHF / pc.* -
LV8SDR1260STPDouble réglette HPC3 1260A 3 pôles commutable, raccord à vis M12
1 339.00 CHF / pc.* -
LV8SDR800STEDouble réglette HPC2 800A 1 pôle commutable, raccord à vis M12
1 218.00 CHF / pc.* -
LV8SDR800STPDouble réglette HPC2 800A 3 pôles commutable, raccord à vis M12
1 245.00 CHF / pc.* -
LV8SG1BESectionneur fusibles vertical 1 250A 1 pôles raccord à boulon M12
383.00 CHF / pc.* -
LV8SG1PSTERéglette coupe-circuit HPC1 250A 1 pôles commutable IP20
366.00 CHF / pc.* -
LV8SG1PSTPRéglette coupe-circuit HPC1 250A 3 pôles commutable IP20
391.00 CHF / pc.* -
LV8SG1RTESectionneur fusibles vertical 1 250A 1 pôles borne à insérer en acier
412.00 CHF / pc.* -
LV8SG1RTPSectionneur fusibles vertical 1 250A 3 pôles borne à insérer en acier
428.00 CHF / pc.* -
LV8SG1STERéglette coupe-circuit HPC1 250A 1 pôle commutable, raccord à vis M12
364.00 CHF / pc.* -
LV8SG1STEKSectionneur fusibles vertical 1 250A 1 pôles M12 crochet
406.00 CHF / pc.* -
LV8SG1STESSectionneur fusibles vertical 1 250A 1 pôles M12 court couverture
364.00 CHF / pc.* -
LV8SG1STESURéglette coupe-circuit HPC1 250A 1 pôles commutable, surveillance fusibles
524.00 CHF / pc.* -
LV8SG1STESUSRéglette coupe-circuit HPC1 250A 1 pôles commutable, surveillance fusibles, c.c.
524.00 CHF / pc.* -
LV8SG1STPSectionneur fusibles vertical 1 250A 3 pôles M12
377.00 CHF / pc.* -
LV8SG1STPKSectionneur fusibles vertical 1 250A 3 pôles M12 crochet
422.00 CHF / pc.* -
LV8SG1STPSRéglette coupe-circuit HPC1 250A 3 pôles commutable, raccord à vis M12
377.00 CHF / pc.* -
LV8SG1STPSURéglette coupe-circuit HPC1 250A 3 pôles commutable, surveillance fusibles
564.00 CHF / pc.* -
LV8SG1STPSUSRéglette coupe-circuit HPC1 250A 3 pôles commutable, surveillance fusibles, c.c.
542.00 CHF / pc.*
Caractéristiques techniques
Attributs d'identification spécifiques pour la protection
-
Filtrer type de produitTransformateur de courant à enficher
Fonctions
-
Classe de précision0.5 S
Puissance
-
Puissance5 VA
Dimensions
-
Hauteur63,50 mm
-
Largeur59,50 mm
-
Profondeur30,10 mm
-
Hauteur de l'ouverture12,50 mm
-
Largeur de l'ouverture30,50 mm
Connectivité
-
Type de connection / priseRaccordement filaire
Fréquence
-
Fréquence50 - 50 Hz
Tension
-
Tension nominale de tenue à la fréquence de puissance (r.m.s)3000 V
-
Tension maxi d'utilisation720 V
Conditions d'utilisation
-
Température de service-40 - 40 °C
-
Température de stockage/transport-40 - 75 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 6 mm²
-
Section de raccordement en câble rigide1.5 - 6 mm²
Sécurité
-
Indice de protection IPIP20
-
Classe d'isolationF
Courant électrique
-
Courant Max au primaire800 A
-
Courant Max au secondaire5 A
-
Courant assigné nominal800 A
-
Courant nominal thermique continu1,2*Ipr
-
Courant thermique nominal de courte durée (Ith/1s)60*Ipr
-
Courant limite dynamique2.5*Ith
-
Facteur de limite de surintensitéFS 5
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVZW801K05
-

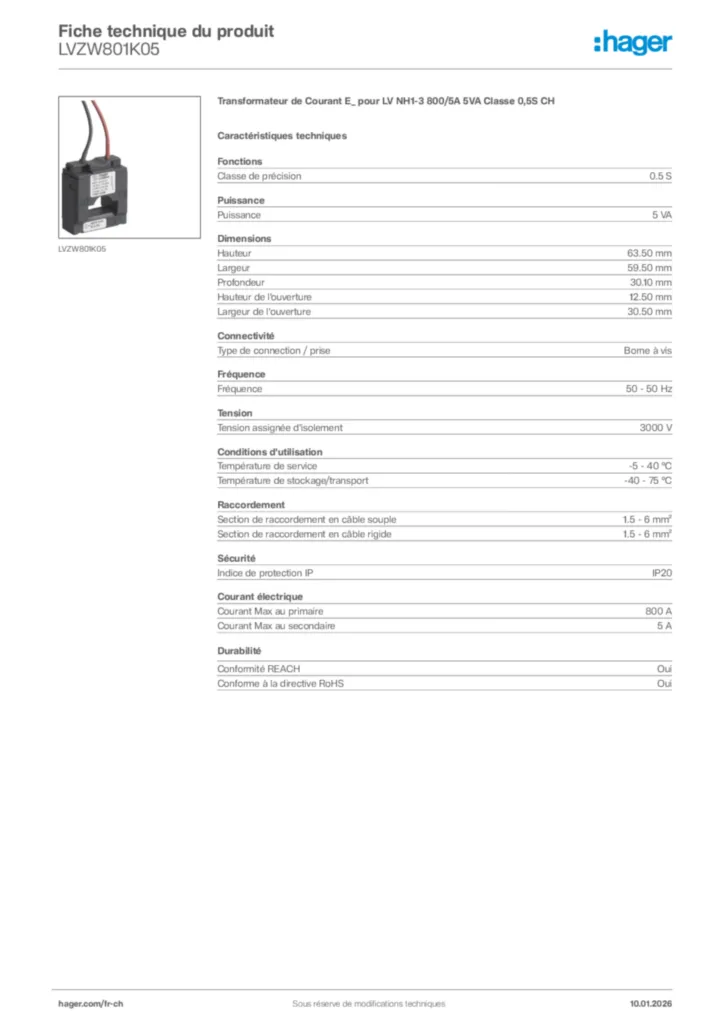

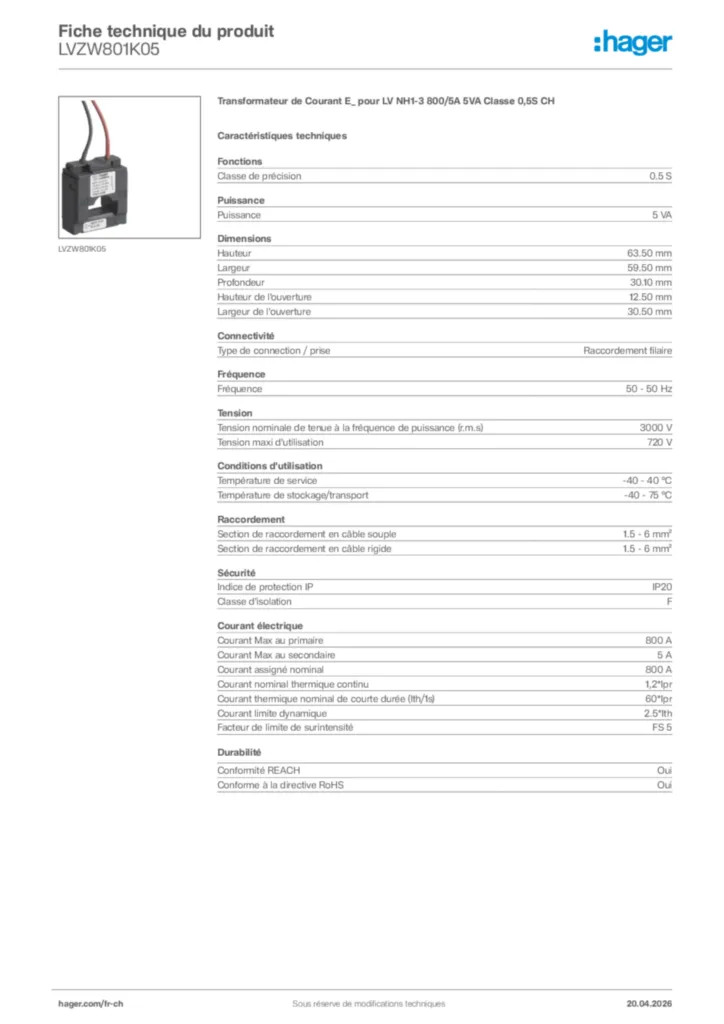

Fiche technique
Hager Fiche technique du produit LVZW801K05
Transformateur de Courant E_ pour LV NH1-3 800/5A 5VA Classe 0,5S CH
PDF -
Déclaration de conformité
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-02-07
PDF698,69 kB
