EAN

3250610128275

Marke

Hager

VPE

1 Stück

Preisgruppe

H860

Raumtemperaturregler HLK

Raumcontroller KNX Secure UP, TFT, Busankoppler, A.x/C.x, nachtschwarz matt WAK5010BM

Name: WAK5010BM
Brand: Hager
SKU: WAK5010BM
Price: 342.9 EUR

Preis

342,90 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (8)

TXA111

Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA

209,80 €/ Stück

TG019

Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m

721,50 €/ Stück

TG018

Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m

143,90 €/ Stück

TGZ181

Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m

241,40 €/ Stück

Heizungsaktor 2 Produkte verfügbar
Systemschnittstelle/Medien-Gateway 8 Produkte verfügbar
Linien-/Bereichskoppler 1 Produkte verfügbar
Dimmaktor 1 Produkte verfügbar

Passend zu 302 Produkte verfügbar

Technische Merkmale

Stromaufnahme Bus Datentransfer

15 mA
Stromaufnahme während des Betriebs

15 mA

Zentrale Funktionseinheit für Sender/Aktor

Ja
DCF77 Empfänger integriert

Nein
Parallel Betrieb möglich

Ja
Mit Vor-Ort Bedienung

Ja

Werkstoff Gruppe

Kunststoff, Glas
Farbe

Nachtschwarz
RAL Nummer

9005

Einbautiefe

10 mm

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C
Energieeffizienzklasse

IV (2%)

Hilfsspannung

0 - 0 V
Betriebsspannung über Bus

21 - 32 V

Zugehörige Systeme

A.1, A.8, C.1, C.8

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - Room controller KNX Secure, TFT, bus coupler, A.x/C.x, light white, matt (English)

PDF

157,98 kB

REACH declaration WAK5010BM

PDF

RoHS Report WAK5010BM

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild WAK5010BM

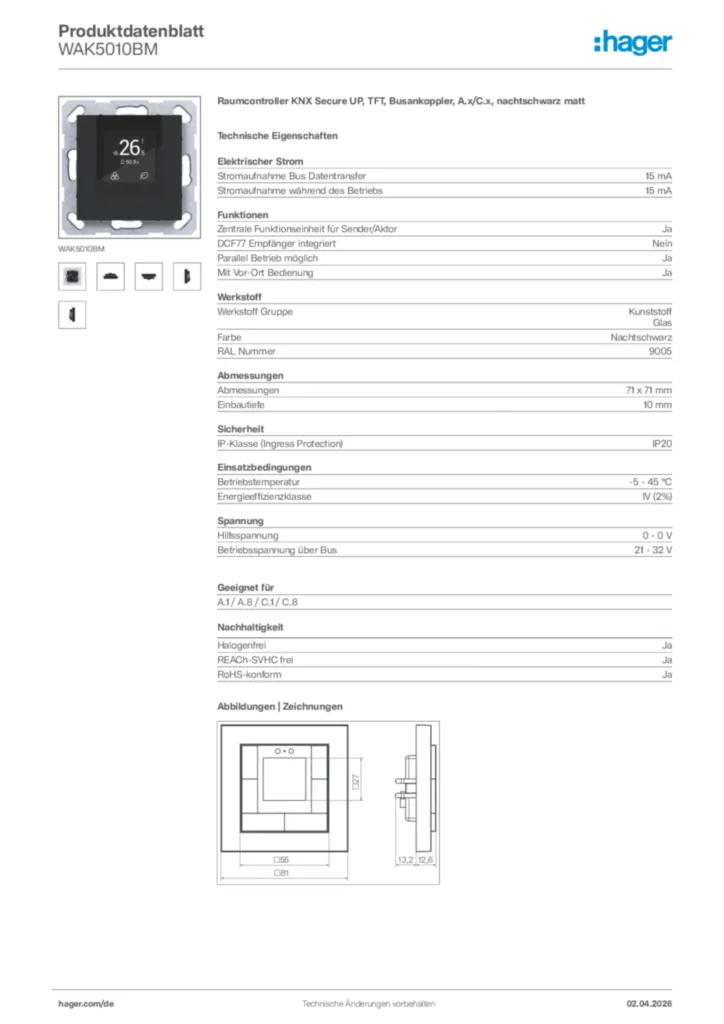

Produktdatenblatt

Hager Produktdatenblatt WAK5010BM

Raumcontroller KNX Secure UP, TFT, Busankoppler, A.x/C.x, nachtschwarz matt

PDF
Bedienungsanleitung

Bedienungsanleitung de-DE, en-GB, it-IT, nl-NL, es-ES, pl-PL, pt-PT 2026-01-12

PDF

3,89 MB

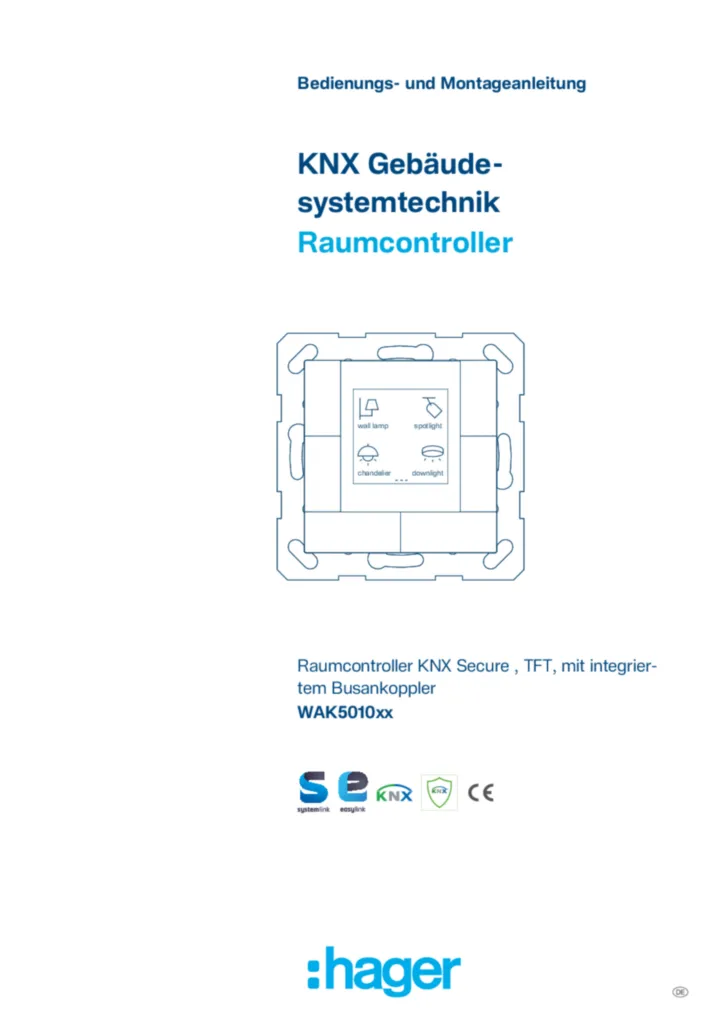

Montageanleitung

Montageanleitung de-DE 2026-03-30

PDF

972,94 kB

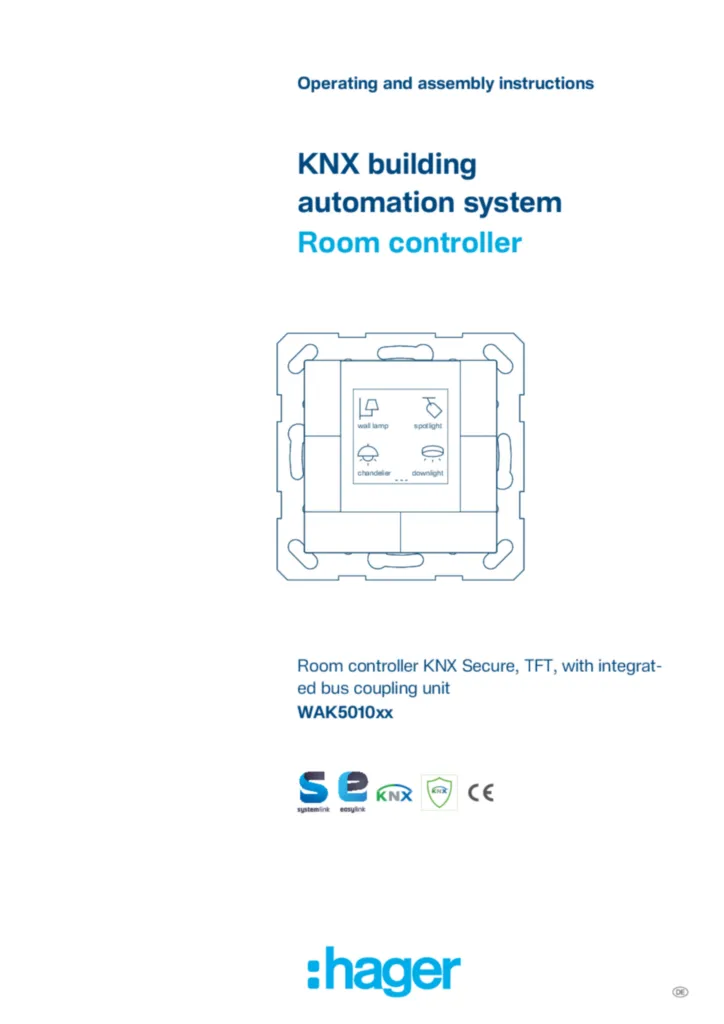

Montageanleitung en-GB 2026-04-01

PDF

960,59 kB

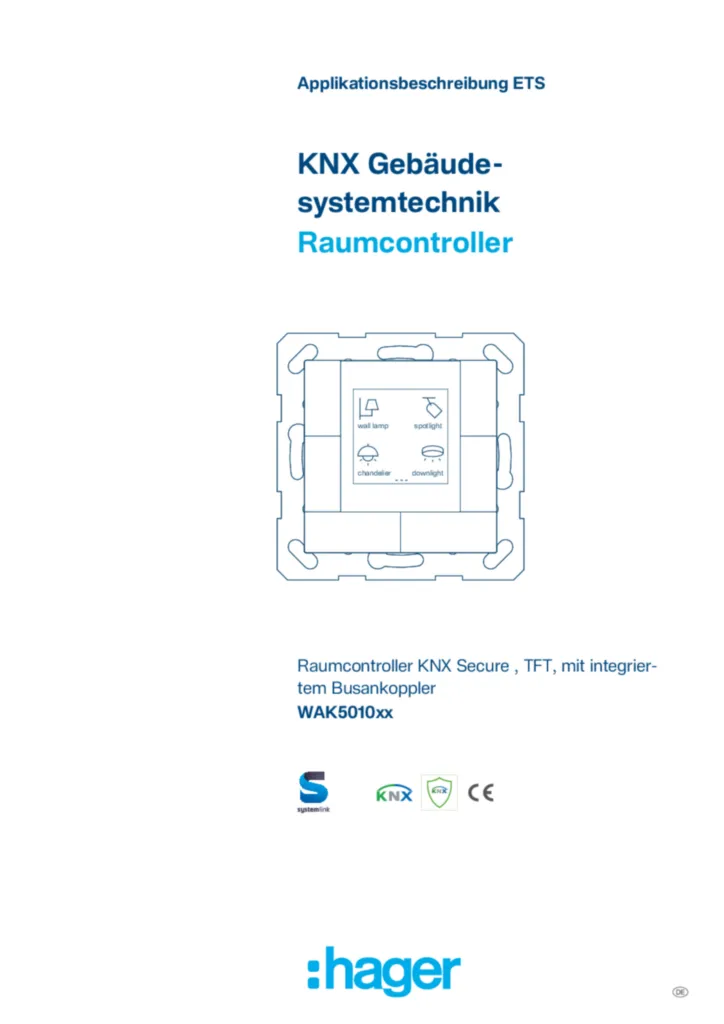

Applikationshandbuch

Applikationshandbuch de-DE 2026-04-01

PDF

14,44 MB

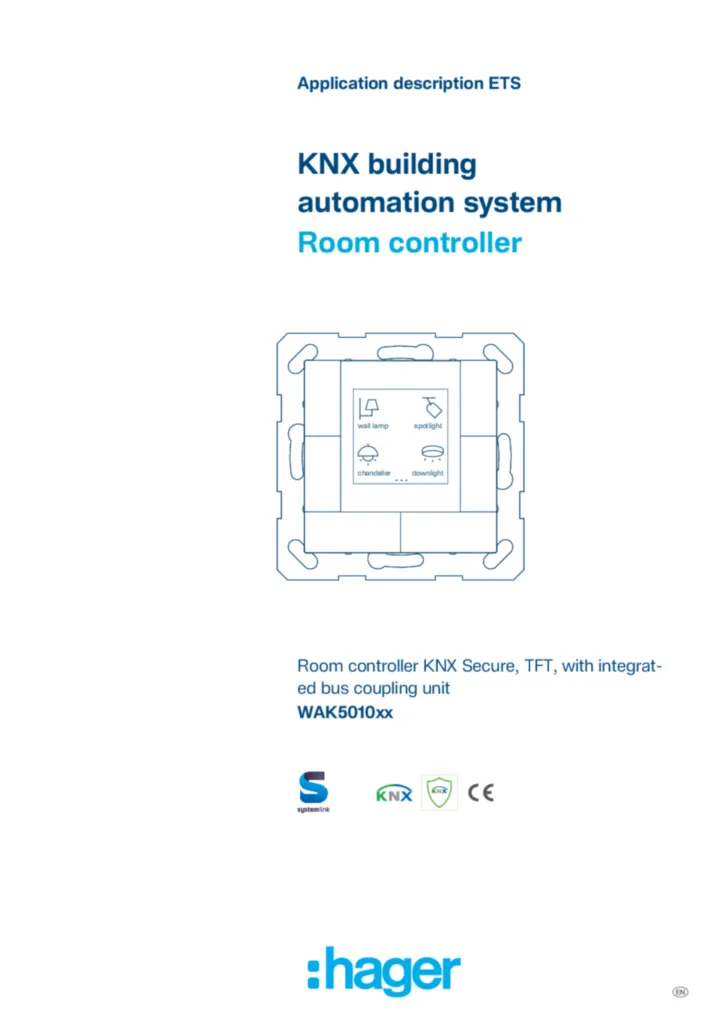

Applikationshandbuch en-GB 2026-04-01

PDF

14,77 MB
Konformitätserklärung

Konformitätserklärung en-US 2025-12-09

PDF

273,22 kB

Mehr Downloads

Ausschreibungstext

Raumcontroller KNX Secure UP, TFT, Busankoppler, A.x/C.x, nachtschwarz matt

Raumcontroller Unterputz mit Busankoppler und Applikationsmodul mit TFT‑Display und Abdeckungen. Kompatibel mit KNX S‑Mode (ETS) Secure sowie Hager EasyTool.
Montage zur Schraubbefestigung über Tragring.
Geeignet für die Unterputz‑Installation in Gerätedosen nach DIN 49073.
Eigenschaften:
- Inbetriebnahme und Programmierung: S-Mode ETS ab Version 5.7.7 oder E-Mode Easytool ab Version 8.1
- Integrierter Busankoppler
- KNX Data-Secure fähig
- Applikationsmodul mit Betätigungstasten, Näherungssensor, Orientierungs-LED, interner Temperaturfühler und Feuchtigkeitssensor, mit Befestigungsklammern
- Applikationsmodul-Display Haupt-Funktionen: Bedienen von Verbrauchern, z. B. Licht EIN/AUS, Dimmen, Jalousie AUF/AB, Speichern und Aufrufen von Lichtszenen

Hinweis: Zur Endmontage sind passende Rahmen des Schalterprogramms zu verwenden.

Zugehörige Systeme: A.1
A.8
C.1
C.8
Stromaufnahme Bus Datentransfer: 15 mA
Stromaufnahme während des Betriebs: 15 mA
Zentrale Funktionseinheit für Sender/Aktor: Ja
DCF77 Empfänger integriert: Nein
Parallel Betrieb möglich: Ja
Mit Vor-Ort Bedienung: Ja
Werkstoff Gruppe: Kunststoff
Glas
Halogenfrei: Ja
Farbe: Nachtschwarz
RAL Nummer: 9005
Abmessungen: 71 x 71 mm
Einbautiefe: 10 mm
IP-Klasse (Ingress Protection): IP20
Betriebstemperatur: -5 - 45 °C
Energieeffizienzklasse: IV (2%)
Hilfsspannung: 0 - 0 V
Betriebsspannung über Bus: 21 - 32 V

Fabrikat : Hager oder gleichwertig
Artikel : WAK5010BM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
