Der KNX/IP-Router Secure, ein Reiheneinbaugerät mit 1 TE, dient als Linien-/Bereichskoppler zur Verbindung von KNX-Buslinien über Datennetzwerke. Er unterstützt KNXnet/IP Routing und Tunneling mit bis zu 8 gesicherten Verbindungen. Das Gerät ermöglicht die Programmierung über ETS und verfügt über eine erweiterte Filtertabelle für Hauptgruppen 0-31. Es speichert bis zu 150 Telegramme und benötigt keine externe Betriebsspannung. Ausgestattet mit RJ45-Anschluss und Programmiertaste.

EAN

3250618502541

Marke

Hager

VPE

1 Stück

Preisgruppe

H504

Hagerplan - Der Ausschreibungstextkonfigurator Hager Ready App - Ihr digitaler Assistent

Systemgeräte und Schnittstellen

KNX/IP Router Secure, Medien-Gateway REG 1 TE TYFS121

Name: TYFS121
Brand: Hager
SKU: TYFS121
Price: 389.5 EUR

Preis

389,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Passend zu 13 Produkte verfügbar

Technische Merkmale

Web server

Nein
Anzahl Kanäle

8

Betriebsspannung

24 - 24 V
Betriebsspannung über Bus

21 - 32 V

Unterstützten Einstellmodus

ETS

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C

Mit LED Anzeige

Ja

Breite in Teilungseinheiten

1

Anschluss-/Steckertyp

RJ45

Anschlussart

Betriebsspannungs-Anschluss über Anschlussklemme, Mit RJ45-Anschluss für Ethernet/IP-Netzwerke

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP Dokument International 2022-01-13

PDF

187,41 kB

Hager RoHS Report TYFS121

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild TYFS121

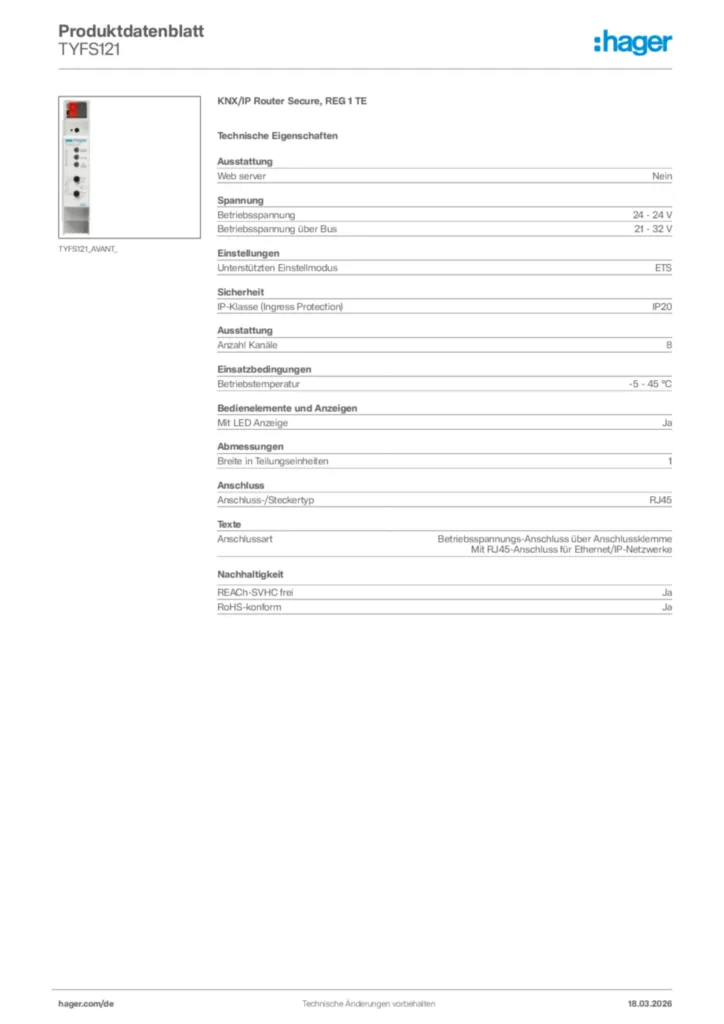

Produktdatenblatt

Hager Produktdatenblatt TYFS121

KNX/IP Router Secure, REG 1 TE

PDF
Montageanleitung

Montageanleitung zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT, sv-SE 2021-11-29

PDF

2,29 MB
Technische Broschüre

News - Markteinführung April 2022

(22DE0010)

PDF

3,85 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
KNX Produktdatenbank

ETS Produktdatenbank für TYFS121

KNX Produktdatenbank en-GB, fr-FR, de-DE 2020-01-01

KNXPROD

104,32 kB

ETS Produktdatenbank für TYFS121

KNX Produktdatenbank en-GB, fr-FR, de-DE 2020-01-01

KNXPROD

104,31 kB
Applikationshandbuch

ETS-Easy Applikationsbeschreibung für TYFS121

Applikationshandbuch en-GB 2022-01-28

PDF

737,43 kB

ETS-Easy Applikationsbeschreibung für TYFS121

Applikationshandbuch de-DE 2022-01-28

PDF

805,41 kB
Tools

Hager Ready App - Ihr digitaler Assistent

Smartphone:
Royalty free for all Hager concern marketing tools without temporally or territorially restrictions; no transmission to a third party like customers or publisher! Licensee: Hager CME | DE
__________
Licensee: CME-Customer Marketing Europe; Royalty Free without time or georaphic restrictions for all media including press releases.
Usable by the Hager Group and all affiliated companies and their trading and distribution partners.
Editing rights: Only products may be exchanged or changed in the pictures, but in no case the room and the interior!

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-02-01

PDF

135,22 kB

Mehr Downloads

Ausschreibungstext

KNX/IP Router Secure, REG 1 TE

Der KNX/IP-Router Secure mit integriertem Busankoppler wird als Linien-/Bereichskoppler eingesetzt und verbindet KNX-Buslinien miteinander über Datennetzwerke als schneller Backbone. Das Gerät kann zudem als Programmierschnittstelle dienen, um einen oder mehrere PCs mit dem KNX Bus zu verbinden (z.B. für ETS-Programmierung). Die Kommunikation zwischen den KNX/IP-Routern ist gesichert. Neben KNXnet/IP Routing unterstützt das Gerät auch KNXnet/IP Tunneling wobei bis zu 8 gesicherte Verbindungen gleichzeitig benutzt werden können. Die IP-Adresse kann über einen DHCP-Server bzw. durch manuelle Konfiguration (ETS) zugewiesen werden. Der KNX/IP Router besitzt eine erweiterte Filtertabelle für die Hauptgruppen 0 bis 31 und kann bis zu 150 Telegramme zwischenspeichern. Eine externe Betriebsspannung ist nicht notwendig.
Funktionen: Programmiertaste und rote Programmier-LED, RJ45-Anschluss für Ethernet/IP-Netzwerke und Busanschluss über Anschlussklemme.

Provider abhängig: Ja
Web server: Nein
Betriebsspannung: 24 - 24 V
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 1

Fabrikat : Hager oder gleichwertig
Artikel : TYFS121
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
