KNX/DALI 2 Gateway, KNX Secure, 1-fach TYFS671D
EAN
3250610050224
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Passende Tools
Preis
443,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Technische Merkmale
Ausstattung
-
Web serverNein
-
Anzahl Kanäle1
-
Max. Anzahl der Geräte pro Kanal64
Spannung
-
Betriebsspannung110 - 240 V
-
VersorgungsspannungsartDC
Konnektivität
-
Ausführung Bussystem Schnittstelle/Medien GatewaySchnittstelle Beleuchtungssystem/DALI
Einstellungen
-
Unterstützten EinstellmodusETS
Leistung
-
Leistungsaufnahme VA6 VA
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Bedienelemente und Anzeigen
-
Mit LED AnzeigeJa
Abmessungen
-
Breite in Teilungseinheiten4
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYFS671D
-

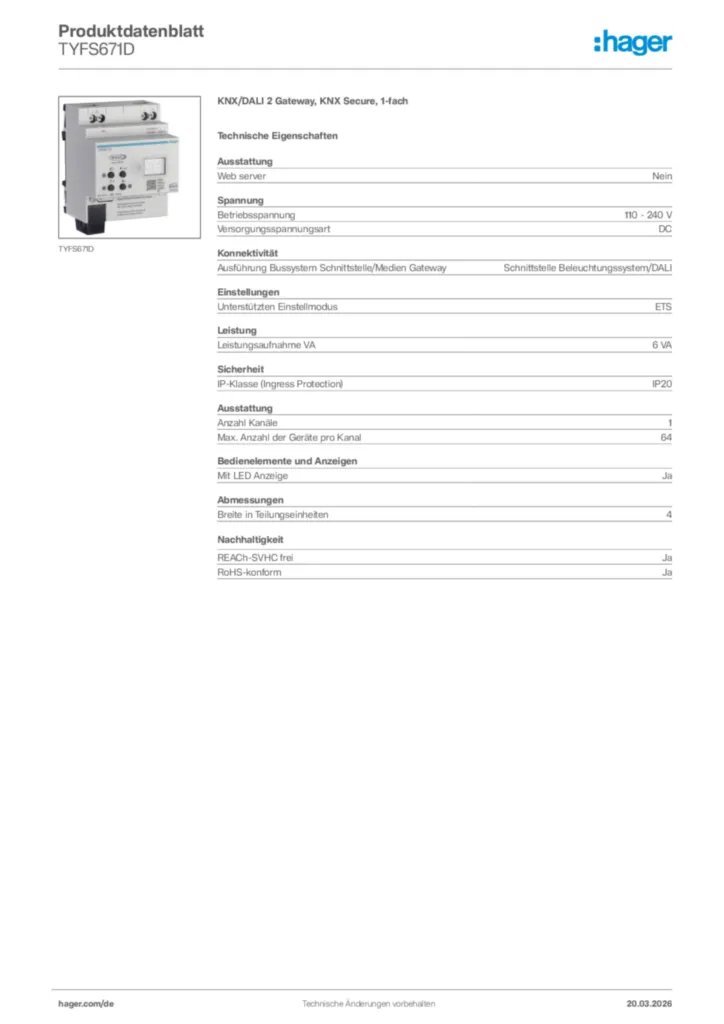

Produktdatenblatt
Hager Produktdatenblatt TYFS671D
KNX/DALI 2 Gateway, KNX Secure, 1-fach
PDF -
Montageanleitung
Montageanleitung zh-CN, en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-07-19
PDF3,57 MB -
Handbuch
Handbuch de-DE 2021-11-10
PDF4,91 MB
Handbuch de-DE 2024-03-13
PDF366,25 kB
Handbuch en-GB 2024-03-13
PDF364,13 kB
Handbuch fr-FR 2021-11-10
PDF4,65 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
KNX Produktdatenbank
KNX Produktdatenbank de-AT, de-DE, de-CH, en-US, en-GB, en-NZ, en-AU, fr-BE, fr-FR, fr-CH 2023-11-09
KNXPROD5,51 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-12
PDF269,36 kB
Konformitätserklärung International 2023-09-12
PDF363,64 kB
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
KNX/DALI 2 Gateway, KNX Secure, 1-fach
DALI2 zertifiziertes KNX/DALI Gateway zur Ansteuerung von maximal 64 DALI-Geräten. Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209.
Das DALI Gateway ermöglicht eine Farbsteuerung über RGB, RGBW oder HSV. In den Farbräumen RGB ist die Steuerung der Farbe über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte möglich. Im Farbraum HSV bietet das DALI Gateway getrennte Objekte zur absoluten Steuerung der Lichtfarbe durch Farbwinkel (H), Sättigung (S) und Helligkeitswert (V). Das Produkt KNX DALI-Gateway stellt den DALI-Master eines kompletten DALI-Systems dar. Die am Gateway vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gateway mit der KNX-Busspannung versorgt wird oder es mit der ETS projektiert ist. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Das Gateway erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (z.B. DALI-EVGs) entweder zentral oder gruppenweise in max. 32 KNX-Gruppen. Eine KNX-Gruppe entspricht einem KNX-Aktorkanal. Ferner können 16 Lichtszenen konfiguriert und abgerufen werden.
Die Inbetriebnahme erfolgt mit der ETS und einer zusätzlichen Device Configuration App (DCA). Es können alle 32 KNX-Gruppen per Handbedienung manuell gesteuert werden. Es erfolgt eine Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und Handbetrieb. Die Zentrale Schaltfunktion und eine Sperrfunktion für jede Gruppe sind möglich. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Der Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software ist möglich. Im Auslieferungszustand ist der Baustellenbetrieb aktiviert und die Bedienung der DALI-Gruppen mit Tastenfeld möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert Die Anzeige der aktuellen KNX-Gruppe erfolgt mit einem zweiziffrigen LED-Display. Es werden nur die KNX-Gruppen angezeigt, die auch projektiert sind. Funktion: Schalten EIN/AUS, Dimmen, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung, Meldung Betriebszustand und Einbindung des Geräts in DALI-Notlichtsysteme. Das DALI-Gateway verfügt über editierbare Human Centric Lighting (HCL) Sequenzen für Laden und Einzelhandel, Lernen, Gesundheit und Pflege sowie Büroarbeit mit automatischem Tagesfarbverlauf. Möglichkeit von Remote Firmware Updates über ETS App. Programmierung über ETS (ab Version 5.7.7).
Web server: Nein
Betriebsspannung: 110 - 240 V
Versorgungsspannungsart: DC
Leistungsaufnahme VA: 6 VA
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYFS671D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
DALI2 zertifiziertes KNX/DALI Gateway zur Ansteuerung von maximal 64 DALI-Geräten. Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 (Type: Colour Temperatur) für Tunable White gemäß IEC 62386-209.
Das DALI Gateway ermöglicht eine Farbsteuerung über RGB, RGBW oder HSV. In den Farbräumen RGB ist die Steuerung der Farbe über relatives oder absolutes Dimmen und zusätzlich über Szenen und Effekte möglich. Im Farbraum HSV bietet das DALI Gateway getrennte Objekte zur absoluten Steuerung der Lichtfarbe durch Farbwinkel (H), Sättigung (S) und Helligkeitswert (V). Das Produkt KNX DALI-Gateway stellt den DALI-Master eines kompletten DALI-Systems dar. Die am Gateway vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gateway mit der KNX-Busspannung versorgt wird oder es mit der ETS projektiert ist. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Das Gateway erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (z.B. DALI-EVGs) entweder zentral oder gruppenweise in max. 32 KNX-Gruppen. Eine KNX-Gruppe entspricht einem KNX-Aktorkanal. Ferner können 16 Lichtszenen konfiguriert und abgerufen werden.
Die Inbetriebnahme erfolgt mit der ETS und einer zusätzlichen Device Configuration App (DCA). Es können alle 32 KNX-Gruppen per Handbedienung manuell gesteuert werden. Es erfolgt eine Rückmeldung von Schaltzustand und Helligkeitswert im Bus- und Handbetrieb. Die Zentrale Schaltfunktion und eine Sperrfunktion für jede Gruppe sind möglich. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Der Austausch eines einzelnen DALI-Teilnehmers während des Betriebs ohne Software ist möglich. Im Auslieferungszustand ist der Baustellenbetrieb aktiviert und die Bedienung der DALI-Gruppen mit Tastenfeld möglich. Alle DALI-Teilnehmer werden gemeinsam gesteuert Die Anzeige der aktuellen KNX-Gruppe erfolgt mit einem zweiziffrigen LED-Display. Es werden nur die KNX-Gruppen angezeigt, die auch projektiert sind. Funktion: Schalten EIN/AUS, Dimmen, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung, Meldung Betriebszustand und Einbindung des Geräts in DALI-Notlichtsysteme. Das DALI-Gateway verfügt über editierbare Human Centric Lighting (HCL) Sequenzen für Laden und Einzelhandel, Lernen, Gesundheit und Pflege sowie Büroarbeit mit automatischem Tagesfarbverlauf. Möglichkeit von Remote Firmware Updates über ETS App. Programmierung über ETS (ab Version 5.7.7).
Web server: Nein
Betriebsspannung: 110 - 240 V
Versorgungsspannungsart: DC
Leistungsaufnahme VA: 6 VA
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 4
Fabrikat : Hager oder gleichwertig
Artikel : TYFS671D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
