Der DALI Aktor 4-fach KNX Secure unterstützt Broadcast-Funktionen und eignet sich zur Steuerung von RGB(T)W-Leuchtensystemen. Er ist kompatibel mit KNX für intelligente Gebäudeautomation. Der Dimmaktor ermöglicht präzise Lichtsteuerung und Szenenmanagement, ist leicht zu installieren und zu konfigurieren. Ideal für den Einsatz in kommerziellen und wohnlichen Umgebungen.

EAN

3250610050378

Marke

Hager

VPE

1 Stück

Preisgruppe

H503

Hagerplan - Der Ausschreibungstextkonfigurator Hager Pilot App - Konfigurator für domovea und flow

KNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W TYAS664D

Name: TYAS664D
Brand: Hager
SKU: TYAS664D
Price: 300.4 EUR

Preis

300,40 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Bussystem-Spannungsversorgung 4 Produkte verfügbar
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar
Zubehör 4 Produkte verfügbar
Datenschnittstelle 1 Produkte verfügbar

Passend zu 2 Produkte verfügbar

Technische Merkmale

Web server

Nein
Anzahl Kanäle

4
Max. Anzahl der Geräte pro Kanal

24

Betriebsspannung

230 - 240 V
Betriebsspannung über Bus

21 - 32 V
Versorgungsspannungsart

AC

Unterstützten Einstellmodus

ETS, easy

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C

Mit LED Anzeige

Ja

Breite

44 mm
Tiefe

43 mm
Breite in Teilungseinheiten

6

Anschluss-/Steckertyp

DRA (DIN-rail Adapter)

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - Heating actuator 6 channels KNX, with regulation, 24/230V (English)

PDF

266,23 kB

REACH declaration TYAS664D

PDF

RoHS Report TYAS664D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild TYAS664D
Produktdatenblatt

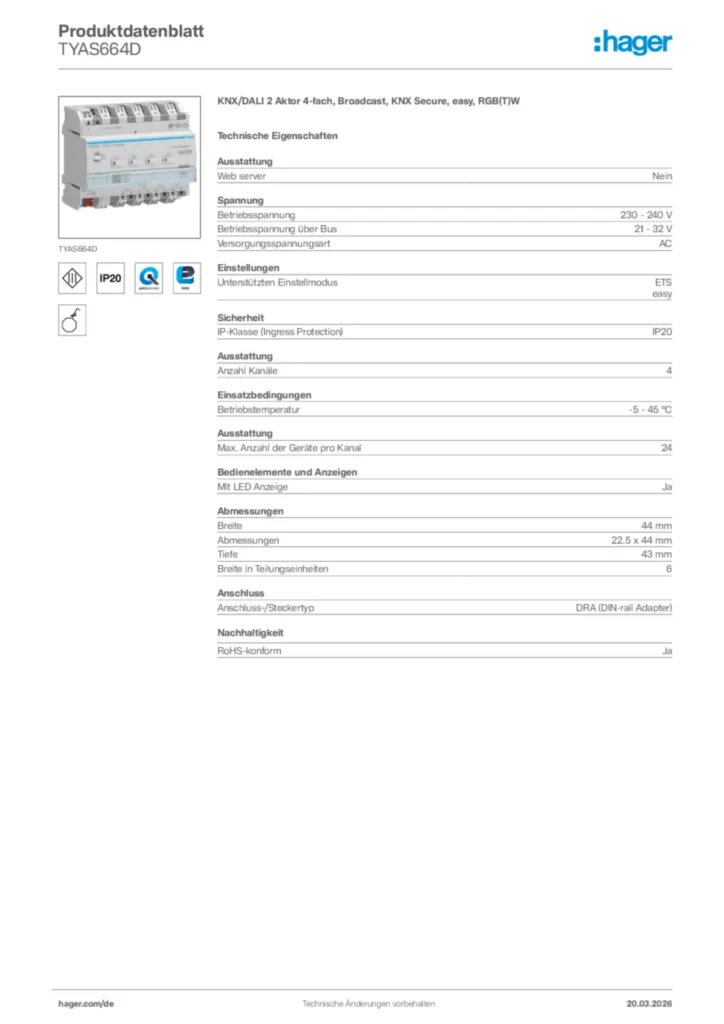

Hager Produktdatenblatt TYAS664D

KNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W

PDF
Montageanleitung

Montageanleitung en-GB, de-DE, it-CH, fr-FR, nl-NL, es-ES, pt-PT, zh-CN, ar 2024-03-12

PDF

4,85 MB
Handbuch

Handbuch de-DE 2025-08-13

PDF

1,58 MB

Handbuch en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, ar, zh-CN 2025-09-23

PDF

5,67 MB

Handbuch en-GB 2025-08-13

PDF

1,52 MB
Flyer

Alt-Neu-Liste

KNX-Portfolio (24DE0020-14)

PDF

1,15 MB
Technische Broschüre

Wir rocken easy

Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)

PDF

236,74 MB
Bestellhilfe

KNX easy

Bestellübersicht Mai 2024 (24DE0020-06)

PDF

11,38 MB
Tool

Firmware

Tool en-GB 2024-07-19

ZIP

306,83 kB
KNX Produktdatenbank

ETS Produktdatenbank für TYAS664D

KNX Produktdatenbank International 2024-03-28

KNXPROD

508,40 kB
Applikationshandbuch

Applikationshandbuch de-DE 2015-09-24

PDF

1,85 MB

Applikationshandbuch en-GB 2015-09-24

PDF

1,83 MB

Applikationshandbuch fr-FR 2015-09-24

PDF

1,87 MB
Tools

Hager Pilot App - Konfigurator für domovea und flow

Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB, fr-FR 2024-04-04

PDF

313,34 kB

UKCA Declaration Of Conformity

Konformitätserklärung en-GB 2024-04-04

PDF

270,54 kB

Mehr Downloads

Ausschreibungstext

KNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W

DALI Broadcast Aktor 4-fach (REG) KNX Secure zur Einbindung von Geräten mit DALI-Schnittstelle in das KNX-System. Das DALI-System steuert und visualisiert maximal 94 DALI-Geräte und stellt die Farben sowie die Farbtemperatur ein für Leuchten mit DALI Device Type 8 für Tunable White und Colour Control gemäß IEC 62386-209.
Reiheneinbaugerät mit Netzanschluss, Busanschluss über KNX Anschlussklemme, Lastenanschlüsse mit Steckklemmen, Schiebeschalter auto/min/max, beleuchtete Tasten für Dimmmodus und Programmier-Taste, Bedientaste für Handbetrieb mit Status-LED, Kontroll-LED Überhitzungsschutz, Kontroll-LED Kurzschluss und Überlastschutz je Ausgang und Beschriftungsfeld mit Abdeckung.
Bei Handbedienung kann die Ansteuerung der angeschlossenen DALI-Geräte zur Inbetriebnahme im Baustellenbetrieb ohne dass das Gerät mit der KNX-Busspannung versorgt oder konfiguriert wird. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per Broadcastbefehlen angesteuert.
Funktion: Schalten EIN/AUS, Relatives oder absolutes Dimmen (Dimmwert), Zeitschalter, Sicherheits-Aus, Zwangssteuerung, Umschalten Dauer/Zeitbetrieb, Betriebsstundenzähler, Logik Block, Gerätediagnose , Einstellung des Minimalen- und des Maximalen Dimmwertes, Sperr-/ Logik-/ Preset-/ Verzögerungs-/ oder Szenen-Funktionen.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich.

Provider abhängig: Nein
Web server: Nein
Betriebsspannung: 230 - 240 V
Versorgungsspannungsart: AC
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 6

Fabrikat : Hager oder gleichwertig
Artikel : TYAS664D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
