KNX/IP Schnittstelle Secure, Medien-Gateway REG 1 TE TYFS120
Die KNX/IP Schnittstelle Secure, ein Reiheneinbaugerät, dient als Programmierschnittstelle zwischen KNX Bus und Netzwerkgeräten. Sie unterstützt DHCP und manuelle IP-Zuweisung via ETS. Das Modell ermöglicht bis zu 8 sichere Verbindungen und erfüllt die KNXnet/IP-Spezifikationen inklusive Security. Ausgestattet mit Programmiertaste, Programmier-LED und RJ45-Anschluss. Keine externe Betriebsspannung erforderlich.
EAN
3250618502534
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
244,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

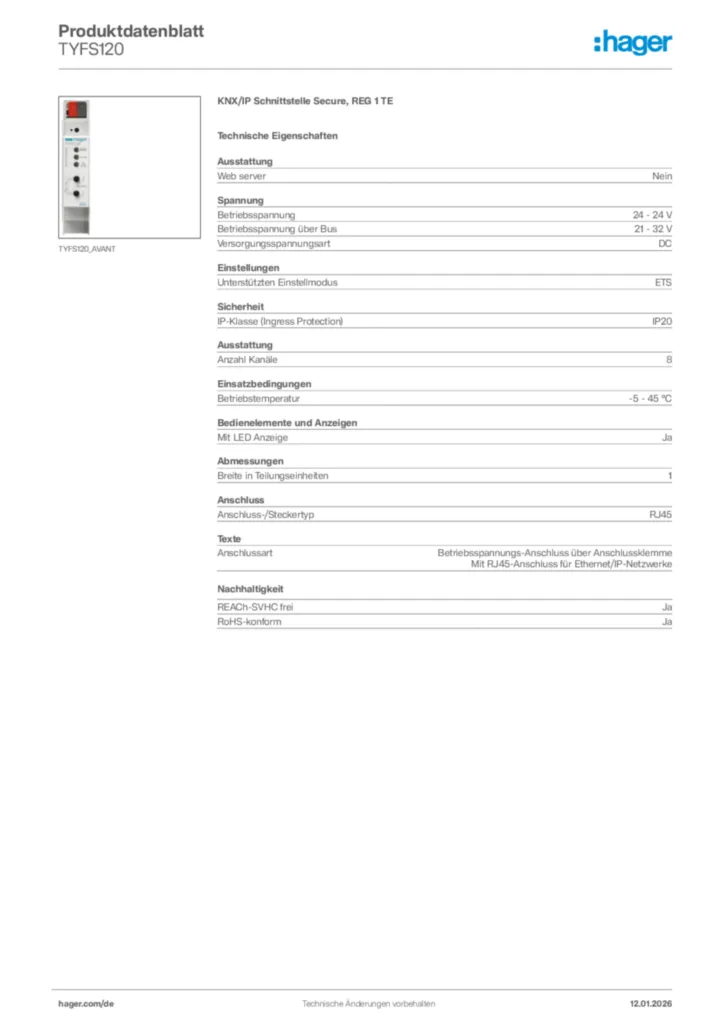

Technische Merkmale
Ausstattung
-
Web serverNein
-
Anzahl Kanäle8
Spannung
-
Betriebsspannung24 - 24 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartDC
Einstellungen
-
Unterstützten EinstellmodusETS
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Bedienelemente und Anzeigen
-
Mit LED AnzeigeJa
Abmessungen
-
Breite in Teilungseinheiten1
Texte
-
AnschlussartBetriebsspannungs-Anschluss über Anschlussklemme, Mit RJ45-Anschluss für Ethernet/IP-Netzwerke
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYFS120
-
Montageanleitung
Montageanleitung zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT, sv-SE 2021-11-29
PDF2,17 MB -
Technische Broschüre
News - Markteinführung April 2022
(22DE0010)
PDF3,85 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TYFS120
KNX Produktdatenbank en-GB, fr-FR, de-DE 2020-01-01
KNXPROD102,64 kB
ETS Produktdatenbank für TYFS120
KNX Produktdatenbank en-GB, fr-FR, de-DE 2020-01-01
KNXPROD102,63 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TYFS120
Applikationshandbuch de-DE 2022-01-14
PDF517,33 kB
ETS-Easy Applikationsbeschreibung für TYFS120
Applikationshandbuch en-GB 2022-01-14
PDF488,48 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-01
PDF135,22 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYC120Schnittstelle EnOcean/KNX radio, Aufputz626,80 €/ Stück * -
2
TR131AMedienkoppler, weiß, KNX294,60 €/ Stück * -
3
TR351AKonzentrator, Unidirectionaler Funkeingänge, KNX, weiß221,00 €/ Stück * -
4
TXA664DDALI Aktor 4-fach KNX easy, Broadcast, RGB(T)W307,90 €/ Stück * -
5
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W300,40 €/ Stück *
Ausschreibungstext
KNX/IP Schnittstelle Secure, REG 1 TE
Die KNX/IP Schnittstelle Secure mit integriertem Busankoppler wird als Programmierschnittstelle zwischen dem KNX Bus und einem oder mehreren PCs/Laptops im Netzwerk eingesetzt. Die IP-Adresse kann über einen DHCP-Server bzw. durch manuelle Konfiguration (ETS) zugewiesen werden. Das Gerät arbeitet nach der KNXnet/IP-Spezifikation unter Verwendung von Core, Device Management und KNXnet/IP Tunneling wobei bis zu 8 gesicherte Verbindungen gleichzeitig benutzt werden können. Das Gerät unterstützt KNX Security. Eine externe Betriebsspannung ist nicht notwendig.
Funktionen: Programmiertaste und rote Programmier-LED, RJ45-Anschluss für Ethernet/IP-Netzwerke und Busanschluss über Anschlussklemme.
Provider abhängig: Ja
Web server: Nein
Betriebsspannung: 24 - 24 V
Versorgungsspannungsart: DC
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 1
Fabrikat : Hager oder gleichwertig
Artikel : TYFS120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Die KNX/IP Schnittstelle Secure mit integriertem Busankoppler wird als Programmierschnittstelle zwischen dem KNX Bus und einem oder mehreren PCs/Laptops im Netzwerk eingesetzt. Die IP-Adresse kann über einen DHCP-Server bzw. durch manuelle Konfiguration (ETS) zugewiesen werden. Das Gerät arbeitet nach der KNXnet/IP-Spezifikation unter Verwendung von Core, Device Management und KNXnet/IP Tunneling wobei bis zu 8 gesicherte Verbindungen gleichzeitig benutzt werden können. Das Gerät unterstützt KNX Security. Eine externe Betriebsspannung ist nicht notwendig.
Funktionen: Programmiertaste und rote Programmier-LED, RJ45-Anschluss für Ethernet/IP-Netzwerke und Busanschluss über Anschlussklemme.
Provider abhängig: Ja
Web server: Nein
Betriebsspannung: 24 - 24 V
Versorgungsspannungsart: DC
Mit LED Anzeige: Ja
Breite in Teilungseinheiten: 1
Fabrikat : Hager oder gleichwertig
Artikel : TYFS120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
