Schnittstelle EnOcean/KNX radio, Aufputz TYC120
EAN
3250617577342
Marke
Hager
VPE
1 Stück
Preisgruppe
H500
Preis
664,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartDC
Einstellungen
-
Unterstützten EinstellmodusETS
Leistung
-
Stromaufnahme12 mA
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Funk-Sende-/Empfangsfrequenz868,30 - 868,30 MHz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Abmessungen
-
Breite81 mm
-
Tiefe25 mm
Anschluss
-
Anschluss-/Steckertyp BussystemAnschlussklemme
Texte
-
FunktionJeder Kanal mit unterschiedlichen Funktionen konfigurierbar, EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme: u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte
-
MontageartFür Aufputzmontage, Montage Auf UP-Dose möglich
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYC120
-

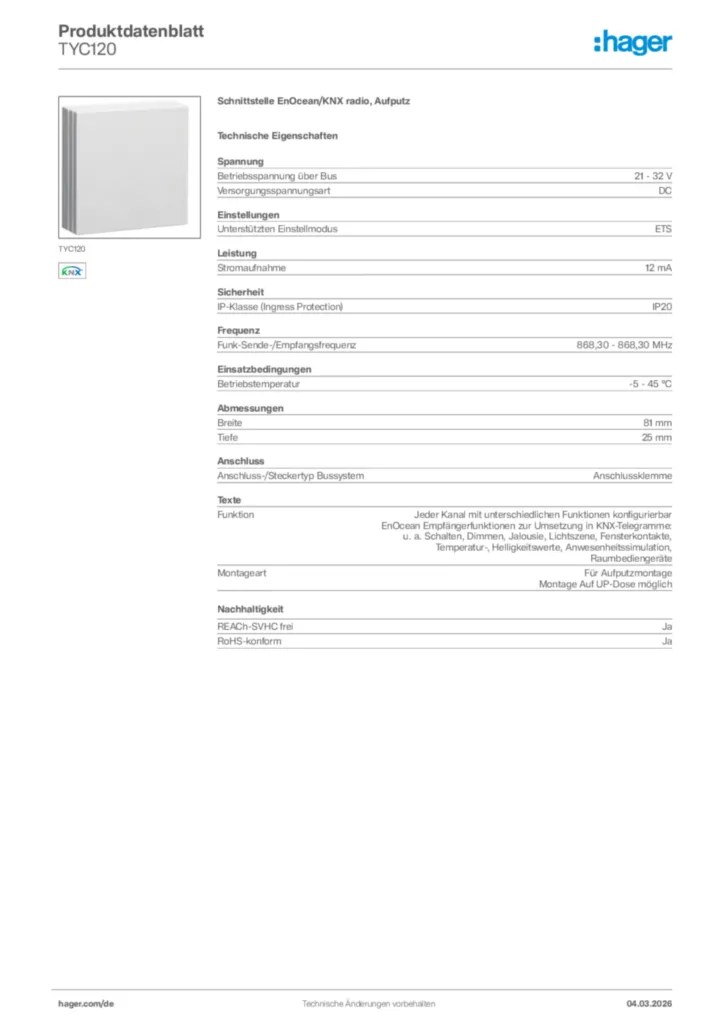

Produktdatenblatt
Hager Produktdatenblatt TYC120
Schnittstelle EnOcean/KNX radio, Aufputz
PDF -
Montageanleitung
Montageanleitung für TYC120 - Schnittstelle EnOcean/KNX radio, Aufputz (DE-PT-EN-FR-ES-NL, Stand: 01.2013)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, nl-NL, pt-PT 2013-01-28
PDF690,92 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TYC120 - EnOcean Funk KNX- Gateway (V10)
KNX Produktdatenbank en-GB, de-DE 2020-01-01
VD52,49 MB
KNX Produktdatenbank (ab ETS4) für TYC120 - EnOcean Funk KNX- Gateway (V10)
KNX Produktdatenbank en-GB, de-DE 2020-01-01
KNXPROD1,39 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYC120 - EnOcean Funk KNX - Gateway (DE, Vers. 6T 8089-01a)
Applikationshandbuch de-DE 2020-01-01
PDF676,88 kB
Description d'application ETS TYC120
Applikationshandbuch en-GB 2013-03-22
PDF645,90 kB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB 2024-11-14
PDF289,49 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
24117103Wandsendermodul Enocean mit Wippe K.5, alu mattPreis94,60 €/ Stück * -
2
24126289Wandsendermodul Enocean mit Wippe 2fach mit Symbol Pfeile, Q.x, polarweiß samtPreis91,30 €/ Stück * -
3

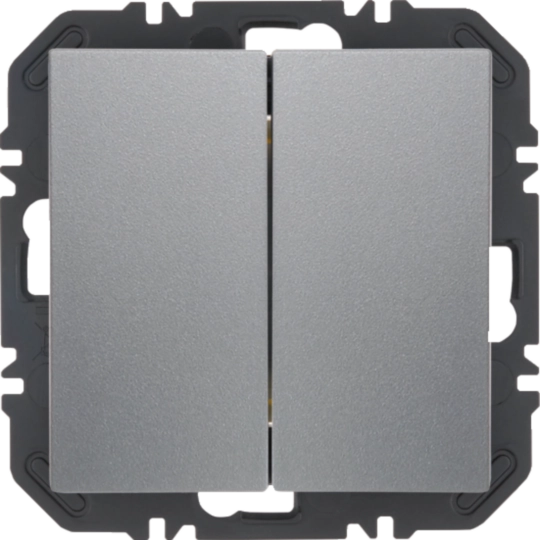

24128104Wandsendermodul Enocean mit Wippe 2fach, B.x, alu mattPreis91,80 €/ Stück * -
4
24118206Wandsendermodul Enocean mit Wippe m. Aufdruck Symbol Pfeile B.x, anthrazit mattPreis87,60 €/ Stück * -
5
24117206Wandsendermodul Enocean mit Wippe m. Aufdruck Symbol Pfeile, K.1, anthr. mattPreis90,50 €/ Stück *
Ausschreibungstext
Schnittstelle EnOcean/KNX radio, Aufputz
EnOcean KNX Gateway als bidirektionales Gateway zur Übertragung von EnOcean Funksignalen auf den KNX Bus oder von KNX-Telegrammen ins EnOcean-System. EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme sind u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte. Jeder Kanal mit unterschiedlichen Funktionen konfiguriert werden. Die EnOcean- Sendefunktionen zur Umsetzung von KNX-Telegrammen für Schalten, Dimmen, Jalousie, Stellantriebe, Logik- und Regelungsfunktionen. Einlernen der Funkkomponenten über Tasten und Display, LCD-Display für die Inbetriebnahme und Systemdiagnose. Das Gateway besitzt einen integriertem Repeater für EnOcean-Sendebefehl. Die Montage auf UP-Dose ist möglich.
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TYC120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
EnOcean KNX Gateway als bidirektionales Gateway zur Übertragung von EnOcean Funksignalen auf den KNX Bus oder von KNX-Telegrammen ins EnOcean-System. EnOcean Empfängerfunktionen zur Umsetzung in KNX-Telegramme sind u. a. Schalten, Dimmen, Jalousie, Lichtszene, Fensterkontakte, Temperatur-, Helligkeitswerte, Anwesenheitssimulation, Raumbediengeräte. Jeder Kanal mit unterschiedlichen Funktionen konfiguriert werden. Die EnOcean- Sendefunktionen zur Umsetzung von KNX-Telegrammen für Schalten, Dimmen, Jalousie, Stellantriebe, Logik- und Regelungsfunktionen. Einlernen der Funkkomponenten über Tasten und Display, LCD-Display für die Inbetriebnahme und Systemdiagnose. Das Gateway besitzt einen integriertem Repeater für EnOcean-Sendebefehl. Die Montage auf UP-Dose ist möglich.
Versorgungsspannungsart: DC
Fabrikat : Hager oder gleichwertig
Artikel : TYC120
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
