KNX Secure Schalt-/Jalousieaktor 16/8fach, 16A, C-Last, für Jalousiesteuerung TYMS616D
Der Schalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last ist ein Reiheneinbaugerät für KNX-Systeme, geeignet zum Schalten von unabhängigen Lasten oder Ansteuerung von Jalousieantrieben. Ausgestattet mit potentialfreien Schließern und mehrphasigem Anschluss. Integrierter Busankoppler, KNX Anschlussklemme, Schiebeschalter für Auto/Hand-Betrieb, Handtasten mit Status-LEDs, Programmiertaste und Beschriftungsfeld. Keine externe Spannungsversorgung erforderlich.
EAN
3250610050064
Marke
Hager
VPE
1 Stück
Preisgruppe
H504
Preis
476,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Tiefe65 mm
-
Einbautiefe65 mm
-
Breite in Teilungseinheiten8
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Texte
-
AnschlussartMit quickconnect-Steckklemmen
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

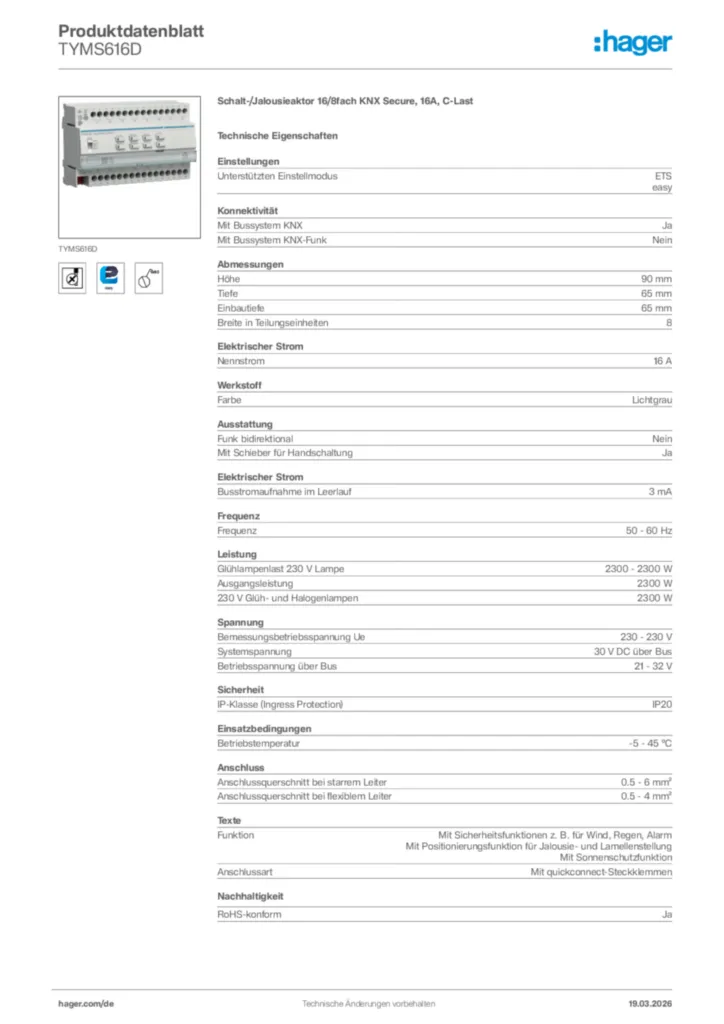

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYMS616D
-

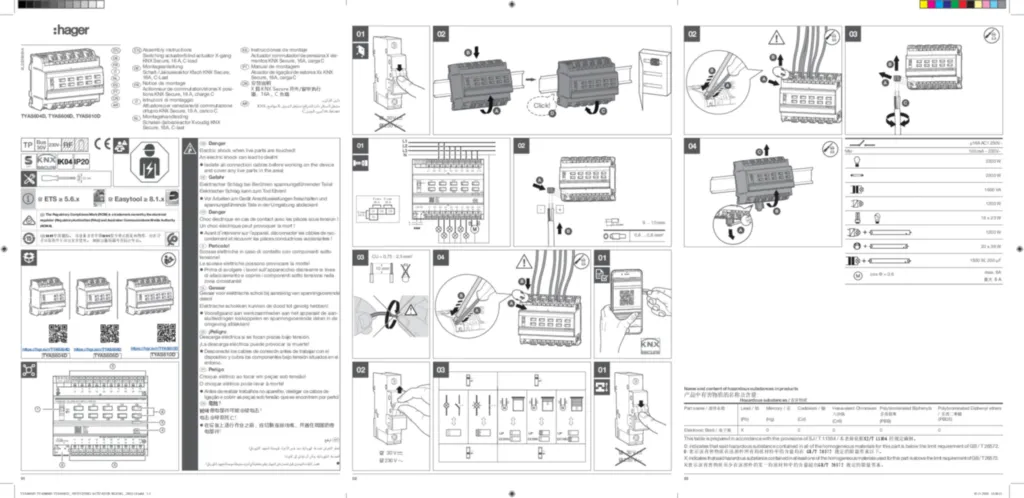

Bedienungsanleitung
Bedienungsanleitung zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03
PDF3,76 MB -
Handbuch
Handbuch de-DE 2015-09-24
PDF3,62 MB
Handbuch de-DE 2024-10-10
PDF1,65 MB
Handbuch en-GB 2015-09-24
PDF3,54 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TYMS616D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05
KNXPROD976,08 kB -
Konformitätserklärung
Konformitätserklärung International 2023-02-06
PDF380,42 kB
Konformitätserklärung International 2023-02-06
PDF279,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TXA604DSchalt-/Jalousieaktor 4/2-fach KNX easy, 16A, C-Last215,30 €/ Stück * -
2
TXA606BSchalt-/Jalousieaktor 6/3-fach KNX easy, 10A251,90 €/ Stück * -
3
TXA606DSchalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-Last289,69 €/ Stück * -
4
TXA610BSchalt-/Jalousieaktor 10/5-fach KNX easy, 10A332,51 €/ Stück * -
5
TXA610DSchalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-Last372,41 €/ Stück *
Ausschreibungstext
Schalt-/Jalousieaktor 16/8fach KNX Secure, 16A, C-Last
Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 5) und dem Hager easytool programmieren. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Einbautiefe: 65 mm
Breite in Teilungseinheiten: 8
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Stromaufnahme Bus Ruhe: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TYMS616D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 5) und dem Hager easytool programmieren. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Einbautiefe: 65 mm
Breite in Teilungseinheiten: 8
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Stromaufnahme Bus Ruhe: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TYMS616D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
