EAN

3250610050354

Marke

Hager

VPE

1 Stück

Preisgruppe

H503

Schalt-/Jalousieaktor 2/1-fach KNX, 6A, UP TYBS602F

Name: TYBS602F
Brand: Hager
SKU: TYBS602F
Price: 102.5 EUR

Preis

102,50 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Bussystem-Spannungsversorgung 4 Produkte verfügbar
Überspannungsableiter für Informations-/MSR-Technik 1 Produkte verfügbar
Zubehör 4 Produkte verfügbar
Datenschnittstelle 1 Produkte verfügbar
Systemschnittstelle/Medien-Gateway 4 Produkte verfügbar
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar

Technische Merkmale

Unterstützten Einstellmodus

ETS, easy

Mit Bussystem KNX

Ja
Mit Bussystem KNX-Funk

Nein

Höhe

44 mm
Breite

43 mm
Tiefe

22 mm
Einbautiefe

40 mm

Montage auf

Unterputz

Bussystem

KNX Secure

Farbe

Lichtgrau

Funk bidirektional

Nein
Mit Schieber für Handschaltung

Ja

Nennstrom

6 A
Busstromaufnahme im Leerlauf

5 mA

Frequenz

50 - 60 Hz

Ausgangsleistung

500 W
230 V Glüh- und Halogenlampen

500 W
Glühlampenlast

500 - 500 W

Bemessungsbetriebsspannung Ue

230 - 230 V
Systemspannung

30 V DC über Bus
Betriebsspannung über Bus

21 - 32 V

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C

Anschlussquerschnitt bei starrem Leiter

0.75 - 2.5 mm²
Anschlussquerschnitt bei flexiblem Leiter

0.75 - 2.5 mm²

Funktion

Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Anschlussart

Mit Schraubklemmen

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2024-04-03

PDF

421,53 kB

REACH declaration TYBS602F

PDF

RoHS Report TYBS602F

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild TYBS602F

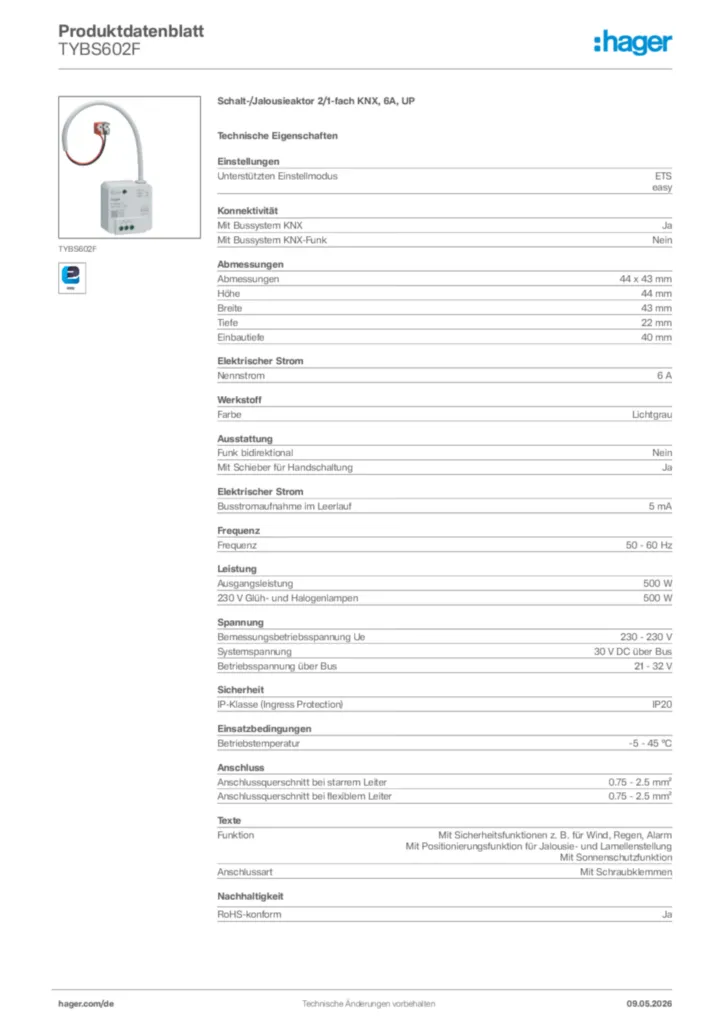

Produktdatenblatt

Hager Produktdatenblatt TYBS602F

Schalt-/Jalousieaktor 2/1-fach KNX, 6A, UP

PDF
Bedienungsanleitung

Bedienungsanleitung de-AT, de-DE, de-CH 2025-04-01

PDF

789,81 kB

Bedienungsanleitung en-GB, en-US, en-AU, en-NZ 2025-04-28

PDF

789,46 kB
Montageanleitung

Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2026-05-07

PDF

5,05 MB

Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN 2024-01-15

PDF

4,89 MB
Handbuch

Handbuch de-AT, de-DE, de-CH 2025-02-21

PDF

1,47 MB

Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21

PDF

1,54 MB
Flyer

Alt-Neu-Liste

KNX-Portfolio (24DE0020-14)

PDF

1,15 MB
Technische Broschüre

Wir rocken easy

Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)

PDF

236,74 MB
Bestellhilfe

KNX easy

Bestellübersicht Mai 2024 (24DE0020-06)

PDF

11,38 MB
KNX Produktdatenbank

KNX Produktdatenbank International 2024-05-07

KNXPROD

304,83 kB
Applikationshandbuch

Applikationshandbuch de-DE 2023-03-22

PDF

4,50 MB

Applikationshandbuch de-DE 2024-06-27

PDF

1,92 MB

Applikationshandbuch en-GB 2023-03-21

PDF

11,10 MB

Applikationshandbuch en-GB 2024-06-27

PDF

1,86 MB
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB, fr-FR 2024-04-04

PDF

363,61 kB

UKCA Declaration of Conformity

Konformitätserklärung en-GB 2024-04-04

PDF

270,10 kB

Mehr Downloads

Ausschreibungstext

Schalt-/Jalousieaktor 2/1-fach KNX, 6A, UP

Schalt-/Jalousieaktor (UP) KNX Secure zum Schalten einer unabhängigen Last durch einen potentialfreier Schließer. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme mit vorkonfektionierte Leitung und Programmier-/Hand-Taste mit integrierter LED.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.

Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Abmessungen: 44 x 43 mm
Tiefe: 22 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 500 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit Schraubklemmen

Fabrikat : Hager oder gleichwertig
Artikel : TYBS602F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
