Schalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-Last TXA610D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Unterstützten EinstellmodusETS, easy
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
-
FarbeGrau
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
-
Nennstrom16 A
-
Stromaufnahme Bus Ruhe4 mA
-
Frequenz50 - 60 Hz
-
Ausgangsleistung2300 W
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Schutzart IPIP20
-
Betriebstemperatur-5 - 45 °C
-
AnschlussartMit quickconnect-Steckklemmen
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

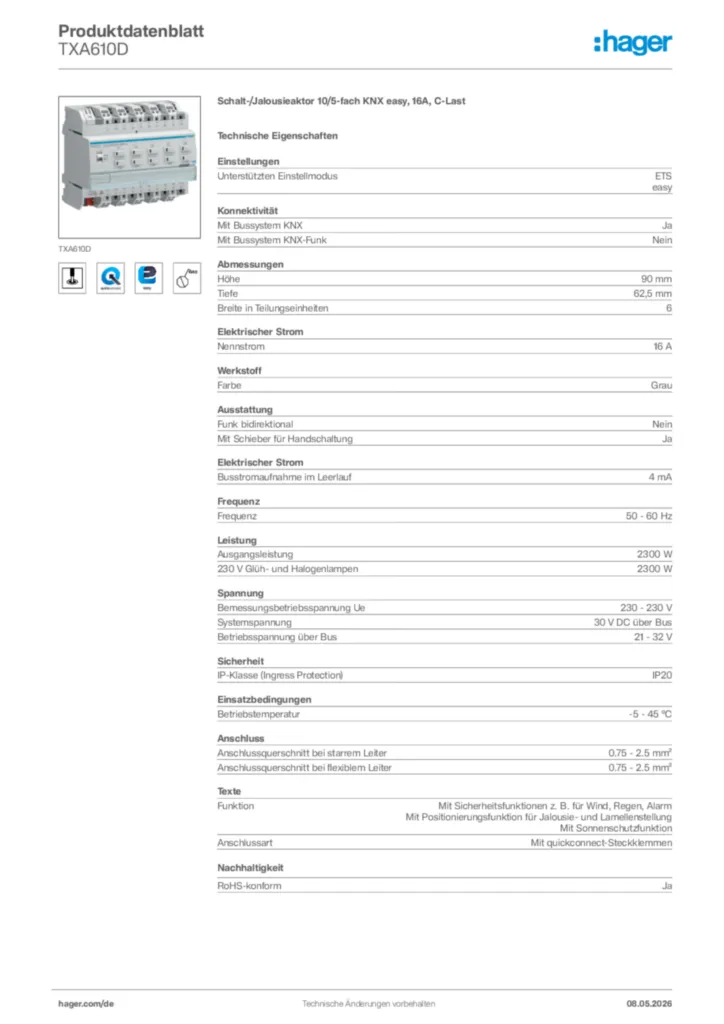

Produktbild TXA610D
-
Montageanleitung
Montageanleitung en-GB, pl-PL 2014-03-04
PDF1,33 MBMontageanleitung für TXA604D, TYA604C - Schalt-/Jalousieaktor KNX easy (DE-IT, Stand: 07.2017)
Montageanleitung de-DE, it-IT 2014-03-04
PDF1,77 MB -
Technische Broschüre
Wir rocken easy
Technische Broschüre de-DE 2024-05-14
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellhilfe de-DE 2024-05-08
PDF61,24 MBKNX easy
Bestellhilfe de-DE 2024-05-08
PDF11,38 MB -
Tipps
Hager Tipp 49
Tipps de-DE 2021-11-12
PDF3,80 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TXA610x - Schalt-/Jalousieaktor 10/5-fach KNX easy (V107, T2)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD798,19 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TXA604D, TXB606B-D, TXA608B-D, TXA610B-D, TXM616D, TXM620D, TXB602F-A - Schalt-/Jalousieausgang KNX easylink (DE, Vers. 6T 8719-01a)
Applikationshandbuch de-DE 2013-01-15
PDF8,56 MBETS Applikationsbeschreibung für TXM616D
Applikationshandbuch en-GB, pl-PL 2013-11-27
PDF9,16 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Tools de-DE 2023-09-14
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL
Ausschreibungstext
Schalt-/Jalousieaktor REG zum Schalten einer unabhängigen Last je Aktorkanal oder Ansteuerung eines Jalousieantriebes über je zwei Aktorkanäle, beliebiger Mixbetrieb aus Antriebs- und Schaltfunktionen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Last-/Schaltanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung), Schiebeschalter Auto/Hand und beleuchtete Programmier-Taste.
Funktionen: Steuerungsmöglichkeiten der Schaltkanäle für EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung und Zwangssteuerung mit der jeweiligen Statusanzeige. Automatikfunktion de-/aktivierbar und Lastabwurf durch Kanalabschaltung mit der höchsten Priorität möglich. 64 Szenenfunktionen pro Kanal einstellbar. Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.
Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Farbe: Grau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Stromaufnahme Bus Ruhe: 4 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TXA610D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
