Schalt-/Jalousieaktor KNX easy, 4/2-fach, 16A, C-Last, Reiheneinbaugerät mit integriertem Busankoppler. Bietet Schalt- und Jalousieantriebssteuerung mit QuickConnect Steckklemmen für KNX-Busanschluss. Unterstützt EIN/AUS, Zeitschaltung, Zwangssteuerung und 64 Szenen pro Kanal. Rolladen-/Jalousiefunktion mit Lamellenwinkelverstellung und Statusanzeigen. Programmierung via ETS ab Version 4 möglich.

EAN

3250616048867

Marke

Hager

VPE

1 Stück

Preisgruppe

H503

Hagerplan - Der Ausschreibungstextkonfigurator Hager Pilot App - Konfigurator für domovea und flow

KNX Schalt-/Jalousieaktor 4/2-fach KNX easy, 16A, C-Last, für Jalousiesteuerung TXA604D

Name: TXA604D
Brand: Hager
SKU: TXA604DP1
Price: 215.3 EUR

Preis

215,30 €

/ Stück *

Fachgroßhandel finden

Technische Merkmale

Unterstützten Einstellmodus

ETS, easy

Mit Bussystem KNX

Ja
Mit Bussystem KNX-Funk

Nein

Höhe

90 mm
Breite in Teilungseinheiten

4

Farbe

Grau

Funk bidirektional

Nein
Mit Schieber für Handschaltung

Ja

Nennstrom

16 A
Busstromaufnahme im Leerlauf

3 mA

Frequenz

50 - 60 Hz

Ausgangsleistung

2300 W
230 V Glüh- und Halogenlampen

2300 W

Bemessungsbetriebsspannung Ue

230 - 230 V
Systemspannung

30 V DC über Bus
Betriebsspannung über Bus

21 - 32 V

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C

Anschlussquerschnitt bei starrem Leiter

0.75 - 2.5 mm²
Anschlussquerschnitt bei flexiblem Leiter

0.75 - 2.5 mm²

Funktion

Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Anschlussart

Mit quickconnect-Steckklemmen

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - Heating actuator 6 channels KNX, with regulation, 24/230V (English)

PDF

266,23 kB

REACH declaration TXA604D

PDF

RoHS Report TXA604D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild TXA604D

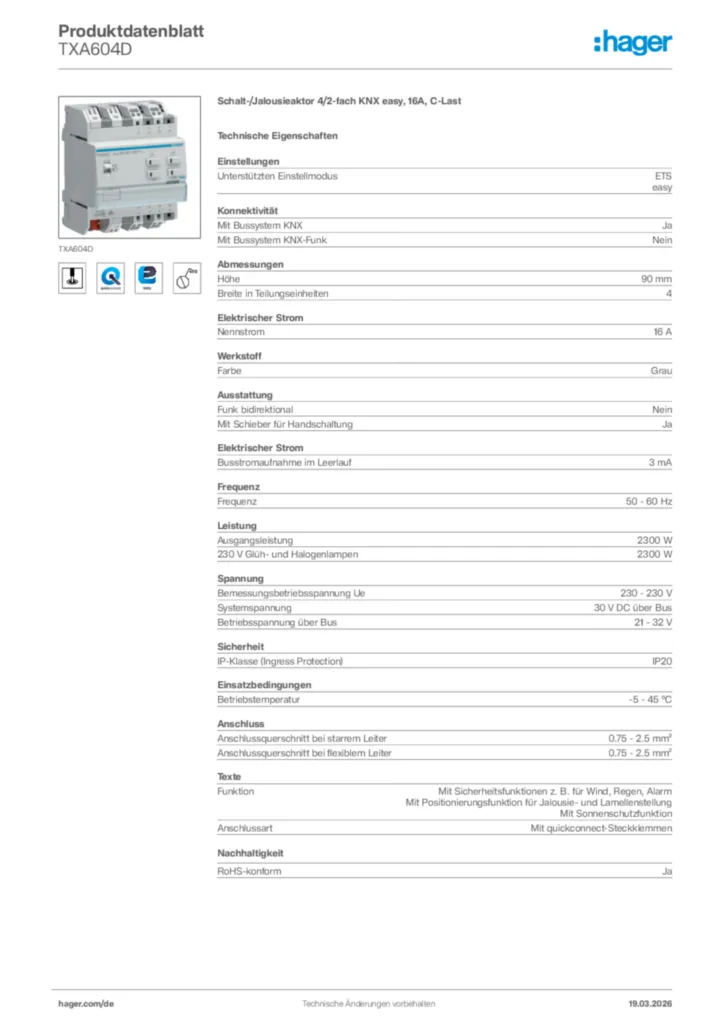

Produktdatenblatt

Hager Produktdatenblatt TXA604D

Schalt-/Jalousieaktor 4/2-fach KNX easy, 16A, C-Last

PDF
Montageanleitung

Montageanleitung en-GB, pl-PL 2014-03-04

PDF

1,33 MB

Montageanleitung für TXA604D, TYA604C - Schalt-/Jalousieaktor KNX easy (DE-IT, Stand: 07.2017)

Montageanleitung de-DE, it-IT 2014-03-04

PDF

1,77 MB
Technische Broschüre

Wir rocken easy

Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)

PDF

236,74 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
Bestellhilfe

KNX easy

Bestellübersicht Mai 2024 (24DE0020-06)

PDF

11,38 MB
Tipps

Hager Tipp 49

Bundesförderung für effiziente Gebäude BEG (21DE0175_06)

PDF

3,80 MB
KNX Produktdatenbank

KNX Produktdatenbank (ab ETS4) für TXA604D - Schalt-/Jalousieaktor 4/2-fach KNX easy (V106)

KNX Produktdatenbank en-GB, fr-FR, de-DE, pl-PL 2020-01-01

KNXPROD

416,18 kB
Applikationshandbuch

Applikationsbeschreibung ETS für TXA604D, TXB606B-D, TXA608B-D, TXA610B-D, TXM616D, TXM620D, TXB602F-A - Schalt-/Jalousieausgang KNX easylink (DE, Vers. 6T 8719-01a)

Applikationshandbuch de-DE 2013-01-15

PDF

8,56 MB

ETS Applikationsbeschreibung für TXM616D

Applikationshandbuch en-GB, pl-PL 2013-11-27

PDF

9,16 MB
Tools

Hager Pilot App - Konfigurator für domovea und flow

Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2015-02-10

PDF

39,87 kB

Mehr Downloads

Ausschreibungstext

Schalt-/Jalousieaktor 4/2-fach KNX easy, 16A, C-Last

Schalt-/Jalousieaktor REG zum Schalten einer unabhängigen Last je Aktorkanal oder Ansteuerung eines Jalousieantriebes über je zwei Aktorkanäle, beliebiger Mixbetrieb aus Antriebs- und Schaltfunktionen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Last-/Schaltanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung), Schiebeschalter Auto/Hand und beleuchtete Programmier-Taste.
Funktionen: Steuerungsmöglichkeiten der Schaltkanäle für EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung und Zwangssteuerung mit der jeweiligen Statusanzeige. Automatikfunktion de-/aktivierbar und Lastabwurf durch Kanalabschaltung mit der höchsten Priorität möglich. 64 Szenenfunktionen pro Kanal einstellbar. Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.
Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.

Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Breite in Teilungseinheiten: 4
Farbe: Grau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen

Fabrikat : Hager oder gleichwertig
Artikel : TXA604D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
