Der KNX Schalt-/Jalousieaktor 10/5-fach, 16A, C-Last ermöglicht das Schalten von 10 Beleuchtungs-/Steckdosenkreisen oder 5 Jalousieausgängen. Unterstützt Funktionen wie EIN/AUS, Zeitschaltung, Sicherheits-Aus und 64 Szenen pro Kanal. Integrierte Sonnenschutz- und Alarmfunktionen erhöhen die Gebäudeeffizienz und -sicherheit.

EAN

3250616059757

Marke

Hager

VPE

1 Stück

Preisgruppe

H503

Hagerplan - Der Ausschreibungstextkonfigurator Hager Pilot App - Konfigurator für domovea und flow

KNX Schalt-/Jalousieaktor 10/5-fach, 16A, C-Last, für Jalousiesteuerung TYA610D

Name: TYA610D
Brand: Hager
SKU: TYA610DP1
Price: 508.55 EUR

Preis

508,55 €

/ Stück *

Fachgroßhandel finden

Technische Merkmale

Unterstützten Einstellmodus

ETS

Mit Bussystem KNX

Ja
Mit Bussystem KNX-Funk

Nein

Höhe

90 mm
Tiefe

65 mm
Breite in Teilungseinheiten

6

Farbe

Lichtgrau

Funk bidirektional

Nein
Mit Schieber für Handschaltung

Ja

Nennstrom

16 A
Busstromaufnahme im Leerlauf

8 mA

Frequenz

50 - 60 Hz

Glühlampenlast 230 V Lampe

2300 - 2300 W
Ausgangsleistung

2300 W
230 V Glüh- und Halogenlampen

2300 W

Bemessungsbetriebsspannung Ue

230 - 230 V
Systemspannung

30 V DC über Bus
Betriebsspannung über Bus

21 - 32 V

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-5 - 45 °C

Anschlussquerschnitt bei starrem Leiter

0.75 - 2.5 mm²
Anschlussquerschnitt bei flexiblem Leiter

0.75 - 2.5 mm²

Funktion

Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Anschlussart

Mit quickconnect-Steckklemmen

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - Heating actuator 6 channels KNX, with regulation, 24/230V (English)

PDF

266,23 kB

Hager REACH declaration TYA610D

PDF

Hager RoHS Report TYA610D

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild TYA610D

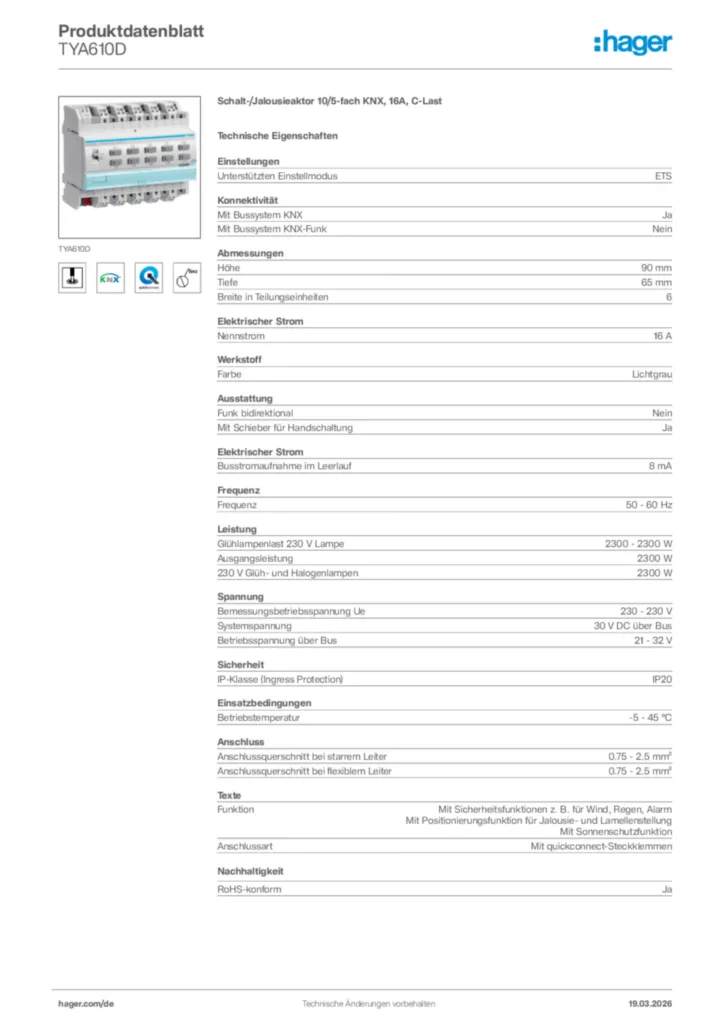

Produktdatenblatt

Hager Produktdatenblatt TYA610D

Schalt-/Jalousieaktor 10/5-fach KNX, 16A, C-Last

PDF
Montageanleitung

Montageanleitung en-GB, pl-PL 2014-03-04

PDF

1,33 MB

Montageanleitung für TXA604D, TYA604C - Schalt-/Jalousieaktor KNX easy (DE-IT, Stand: 07.2017)

Montageanleitung de-DE, it-IT 2014-03-04

PDF

1,77 MB
Broschüre

Hager im Zweckbau

Ein Partner, mit dem Sie planen können (18DE0070)

PDF

6,03 MB
Tipps

Hager Tipp 49

Bundesförderung für effiziente Gebäude BEG (21DE0175_06)

PDF

3,80 MB
KNX Produktdatenbank

KNX Produktdatenbank (ab ETS3) für TYA610x - Schalt-/Jalousieaktor 10/5-fach KNX (V0090)

KNX Produktdatenbank International 2020-01-01

VD5

2,12 MB

KNX Produktdatenbank (ab ETS4) für TYA610x - Schalt-/Jalousieaktor 10/5-fach KNX (V0090)

KNX Produktdatenbank International 2020-01-01

KNXPROD

960,45 kB
Applikationshandbuch

Applikationsbeschreibung ETS für Schaltausgang 2-4-6-8-10-16-20fach (DE)

Applikationshandbuch de-DE 2013-01-15

PDF

10,31 MB

ETS Applikationsbeschreibung für TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F

Applikationshandbuch en-GB, pl-PL 2013-11-22

PDF

10,92 MB

ETS Applikationsbeschreibung für TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F

Applikationshandbuch en-GB, pl-PL, sv-SE 2014-01-08

PDF

11,41 MB

ETS Applikationsbeschreibung für TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F

Applikationshandbuch da-DK, en-GB, pl-PL 2014-01-08

PDF

11,01 MB

ETS Applikationsbeschreibung für TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F

Applikationshandbuch en-GB, nn-NO, pl-PL 2014-01-08

PDF

11,56 MB
Tools

Hager Pilot App - Konfigurator für domovea und flow

Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.

URL

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Mehr Downloads

Ausschreibungstext

Schalt-/Jalousieaktor 10/5-fach KNX, 16A, C-Last

Schaltausgang zum Schalten von 10 Steckdosen-/Beleuchtungsausgängen oder 5 Jalousieausgängen. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.

Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Breite in Teilungseinheiten: 6
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 8 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Anschlussart: Mit quickconnect-Steckklemmen

Fabrikat : Hager oder gleichwertig
Artikel : TYA610D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
