Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung TYA606E
Preis
549,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Breite in Teilungseinheiten6
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf5 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
Texte
-
Funktionmit Betriebsstundenzähler
-
AnschlussartMit Steckklemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYA606E
-
Produktdatenblatt

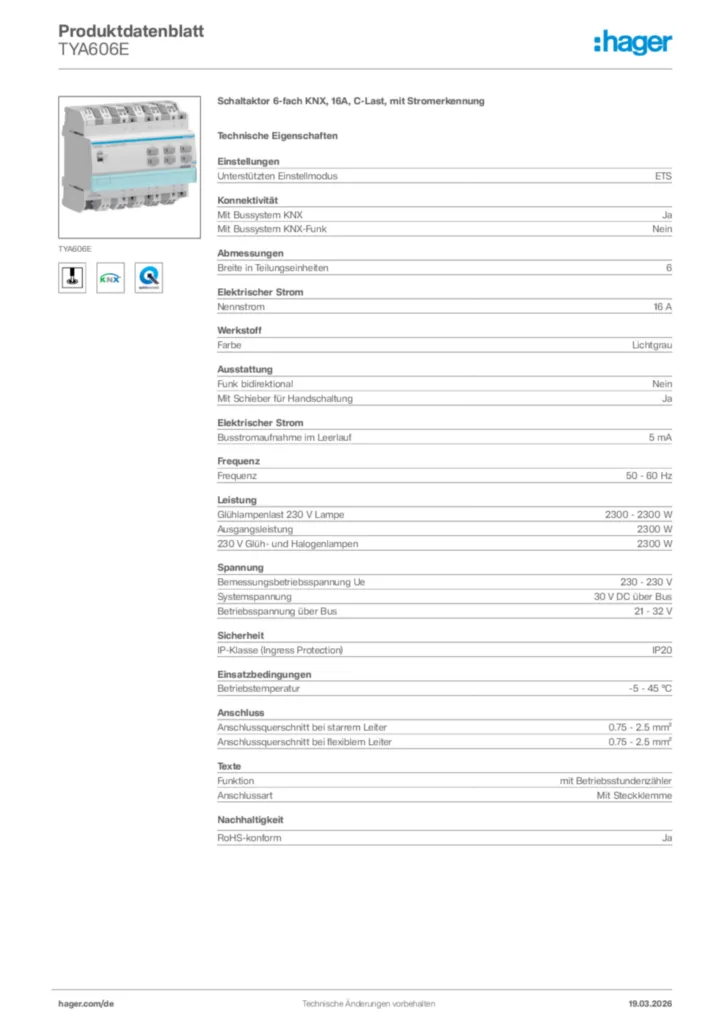

Hager Produktdatenblatt TYA606E
Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung
PDF -
Montageanleitung
Installationsanleitung für TYA606E - Schaltaktor 6fach KNX, 16A, C-Last, mit Stromerkennung (DE-EN-IT-FR-NL-ES, Stand: 08.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2010-01-14
PDF1,75 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TYA606E - Schaltaktor 6-fach KNX (V0087)
KNX Produktdatenbank International 2020-01-01
VD5641,27 kB
KNX Produktdatenbank (ab ETS4) für TYA606E - Schaltaktor 6-fach KNX (V0087)
KNX Produktdatenbank International 2020-01-01
KNXPROD448,92 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYA606E - Schaltausgang KNX 6-fach (DE, Vers. 6T 8099-01b)
ETS Applikationsbeschreibung
PDF3,79 MB
Description d'application ETS TYA606E EN
Applikationshandbuch en-GB, pl-PL 2013-10-28
PDF4,01 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-04
PDF137,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYA604ASchalt-/Jalousieaktor 4/2fach, 4A, KNXPreis308,90 €/ Stück * -
2
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)WPreis300,40 €/ Stück * -
3
TYAS664ANUniversal-Dimmaktor 4-fach KNX Secure, 4x300W, ESL/LED, kombinierbarPreis484,30 €/ Stück * -
4
TYAS608DSchalt-/Jalousieaktor 8/4-fach KNX Secure, 16A, C-LastPreis336,00 €/ Stück * -
5
TXA662ANUniversal-Dimmaktor 2-fach KNX easy, 2x300W, ESL/LED, kombinierbarPreis328,10 €/ Stück *
Ausschreibungstext
Schaltaktor 6-fach KNX, 16A, C-Last, mit Stromerkennung
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Mit Stromflusserkennung zur Visualisierung des Stromsflusses und Überwachung des von Stromverbrauchsschwellen mit Fehlererkennungsfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Breite in Teilungseinheiten: 6
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: mit Betriebsstundenzähler
Anschlussart: Mit Steckklemme
Fabrikat : Hager oder gleichwertig
Artikel : TYA606E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schaltausgang zum Schalten von 6 Steckdosen-/Beleuchtungsausgängen oder 3 Jalousien. Zur Steuerung von Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenenfunktion pro Kanal ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Mit Stromflusserkennung zur Visualisierung des Stromsflusses und Überwachung des von Stromverbrauchsschwellen mit Fehlererkennungsfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktion pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen geschaltet. Alle Ausgänge haben am Gerät eine Handbedienung, die auch sperrbar ist, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Beschriftungsmöglichkeit direkt am Gerät.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Breite in Teilungseinheiten: 6
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 5 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: mit Betriebsstundenzähler
Anschlussart: Mit Steckklemme
Fabrikat : Hager oder gleichwertig
Artikel : TYA606E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
