Der KNX Schalt-/Dimmaktor 3-fach, 1-10V ermöglicht das Dimmen von Beleuchtungskreisen über KNX-Bussystem. Er bietet potenzialfreie Schließerkontakte für spannungsfreies Schalten, Szenensteuerung für 8 Szenen mit individuellen Helligkeitswerten, einstellbare Dimmgeschwindigkeit und Verhalten bei Spannungs- oder Busausfall. Rückmeldung über Bus und manuelle Steuerung mit LED-Anzeigen sind integriert.
EAN
3250617574037
Marke
Hager
VPE
1 Stück
Preisgruppe
H500
- Dimm-Aktoren
- Lichtsteuerung
- Mehr sehen
KNX Schalt-/Dimmaktor, Dimmer, 3-fach, 1-10V, für Lichtsteuerung/Vorschaltgeräte TX211A
Preis
417,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Systemspannung30 V DC über Bus
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 10 mm²
Ausstattung
-
Anzahl der Ausgänge3
-
Bussystem Dimmaktor Ausführung1 - 10 V
Kapazität
-
Anzahl Module4
Leistung
-
230 V Glüh- und Halogenlampen2300 W
-
Dimmleistung0 - 2300 W
Konnektivität
-
Mit Bussystem KNX-FunkNein
-
AnschlussartSchraubanschluss
Einstellungen
-
Unterstützten EinstellmodusETS
Texte
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TX211A
-

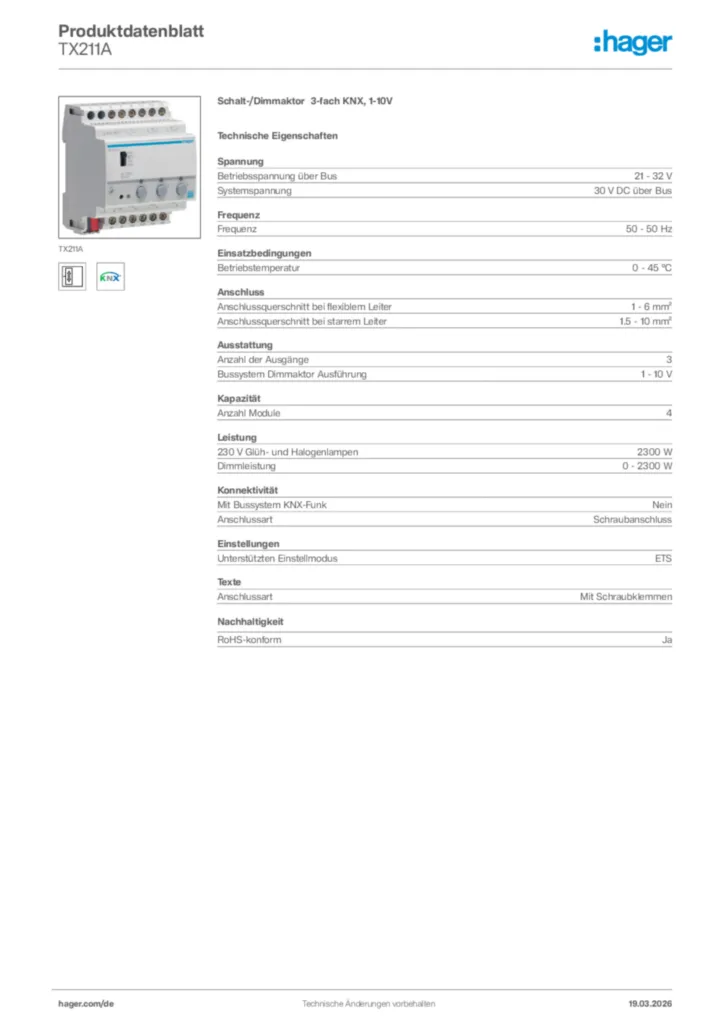

Produktdatenblatt
Hager Produktdatenblatt TX211A
Schalt-/Dimmaktor 3-fach KNX, 1-10V
PDF -
Montageanleitung
Kurzanleitung für TX211A - Schalt-/Dimmaktor 3fach KNX, 1-10V (DE-NO-SV-PT-EN-IT-FR-ES-NL, Stand: 07.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2010-07-09
PDF2,60 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TX211A - Schalt-/Dimmaktor 3-fach KNX (V106)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD532,31 kB
KNX Produktdatenbank (ab ETS4) für TX211A - Schalt-/Dimmaktor 3-fach KNX (V106)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD48,86 kB -
Applikationshandbuch
TX211A: Applikationsbeschreibung; identisch TX211
Applikationshandbuch de-DE 2020-01-01
PDF152,99 kB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TXA661BUniversal-Dimmaktor 1-fach KNX easy, 1x600W, ESL/LEDPreis208,34 €/ Stück * -
2
TYA663ANUniversal-Dimmaktor 3-fach KNX, 3x300W, ESL/LEDPreis717,50 €/ Stück * -
3
TXA663AUniversal-Dimmaktor 3-fach KNX easy, 3x300W, ESL/LEDPreis377,32 €/ Stück * -
4
TRM691EFunk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2DrahtPreis147,50 €/ Stück * -
5
TYAS664ANUniversal-Dimmaktor 4-fach KNX Secure, 4x300W, ESL/LED, kombinierbarPreis484,30 €/ Stück *
Ausschreibungstext
Schalt-/Dimmaktor 3-fach KNX, 1-10V
Schalt-/Dimmaktor um Dimmen von Beleuchtungskreisen über Ferndimmer und elektronische Vorschaltgeräte mit 1-10V-Schnittstelle. Je Kanal können die gesteuerten Geräte über einen potenzialfreien Schließerkontakt bei AUS spannungsfrei geschaltet werden. Integriert ist eine Beleuchtungsszenensteuerung für 8 Szenen mit voreinstellbaren Helligkeitswerten. Dimmgeschwindigkeit, Helligkeit beim Einschalten und Verhalten nach Spannungs- oder Busausfall ist einstellbar. Der Schaltzustand der Ausgänge wird über eigene Rückmeldeobjekte auf den Bus gesendet. Das Gerät ist zusätzlich mit einer vom Bus unabhängigen und nicht übersteuerbaren Handbedienung und LED-Schaltzustandsanzeigen ausgestattet.
Betriebsspannung über Bus: 21 - 32 V
Systemspannung: 30 V DC über Bus
Frequenz: 50 - 50 Hz
Betriebstemperatur: 0 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Anzahl der Ausgänge: 3
Anzahl Module: 4
230 V Glüh- und Halogenlampen: 2300 W
Dimmleistung: 0 - 2300 W
Fabrikat : Hager oder gleichwertig
Artikel : TX211A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schalt-/Dimmaktor um Dimmen von Beleuchtungskreisen über Ferndimmer und elektronische Vorschaltgeräte mit 1-10V-Schnittstelle. Je Kanal können die gesteuerten Geräte über einen potenzialfreien Schließerkontakt bei AUS spannungsfrei geschaltet werden. Integriert ist eine Beleuchtungsszenensteuerung für 8 Szenen mit voreinstellbaren Helligkeitswerten. Dimmgeschwindigkeit, Helligkeit beim Einschalten und Verhalten nach Spannungs- oder Busausfall ist einstellbar. Der Schaltzustand der Ausgänge wird über eigene Rückmeldeobjekte auf den Bus gesendet. Das Gerät ist zusätzlich mit einer vom Bus unabhängigen und nicht übersteuerbaren Handbedienung und LED-Schaltzustandsanzeigen ausgestattet.
Betriebsspannung über Bus: 21 - 32 V
Systemspannung: 30 V DC über Bus
Frequenz: 50 - 50 Hz
Betriebstemperatur: 0 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 10 mm²
Anzahl der Ausgänge: 3
Anzahl Module: 4
230 V Glüh- und Halogenlampen: 2300 W
Dimmleistung: 0 - 2300 W
Fabrikat : Hager oder gleichwertig
Artikel : TX211A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
