Deutschland
EAN
3250615989048
Marke
Hager
VPE
1 Stück
Preisgruppe
H505
- KNX Funk
- Dimm-Aktoren
- Binäreingänge
- Mehr sehen
Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht TRM691E
Preis
147,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Systemspannung230 V AC
Frequenz
-
Frequenz50 - 50 Hz
Einsatzbedingungen
-
Betriebstemperatur-15 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
Ausstattung
-
Anzahl der Ausgänge1
-
Bussystem Dimmaktor AusführungUniversal
Beleuchtung
-
Stromversorgung der LED-Lampe50 W
Kapazität
-
Anzahl Module0
Leistung
-
Glühlampenlast200 - 200 W
-
Dimmleistung200 - 200 W
Konnektivität
-
Mit Bussystem KNX-FunkJa
-
AnschlussartSchraubanschluss
Einstellungen
-
Unterstützten Einstellmodusquicklink
Texte
-
SicherungKurzschlussfest und überlastsicher (elektronische Sicherung)
-
DimmprinzipPhasenan- oder Phasenabschnitt je nach Lastart, selbstlernend
-
FunktionResetfunktion (Auf Werkseinstellung)
-
AnschlussartMit Schraub-Liftklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRM691E
-

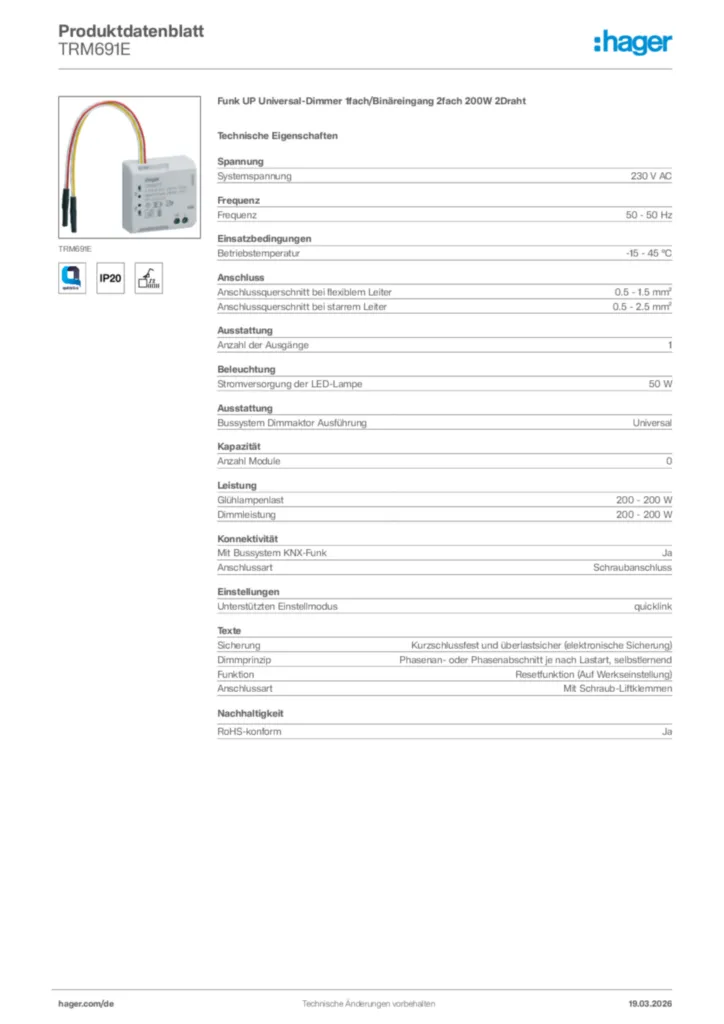

Produktdatenblatt
Hager Produktdatenblatt TRM691E
Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Montageanleitung en-GB, fr-FR, de-DE, it-IT, nl-NL 2022-10-06
PDF1,44 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TRM691E - Funk UP Universal-Dimmer 1fach (V100)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD404,39 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-10-04
PDF114,06 kB
Konformitätserklärung International 2022-10-04
PDF146,08 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYB708DUniversal-Schnittstelle 8-fach KNX, UPPreis162,90 €/ Stück * -
2
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück * -
3
TYBS794ABinäreingang 4-fach + LED Ausgänge, KNX Secure, UPPreis102,70 €/ Stück * -
4
TYBS702ABinäreingang 2-fach, KNX Secure, UPPreis55,20 €/ Stück * -
5
TYBS704ABinäreingang 4-fach, KNX Secure, UPPreis76,30 €/ Stück *
Ausschreibungstext
Funk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2Draht
KNX-Funk Universal-Dimmaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LEDs. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Phasenanschnitt oder Phasenabschnitt je nach Lastart (selbstlernend),
lampenschonender Softanlauf, kurzschlussfest und überlastsicher (elektronische Sicherung). Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Dimmwert, Zwangssteuerung, Zustandsanzeige, Helligkeitsanzeige.
Systemspannung: 230 V AC
Frequenz: 50 - 50 Hz
Betriebstemperatur: -15 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 50 W
Anzahl Module: 0
Glühlampenlast: 200 - 200 W
Dimmleistung: 200 - 200 W
Fabrikat : Hager oder gleichwertig
Artikel : TRM691E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Universal-Dimmaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LEDs. Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Phasenanschnitt oder Phasenabschnitt je nach Lastart (selbstlernend),
lampenschonender Softanlauf, kurzschlussfest und überlastsicher (elektronische Sicherung). Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Dimmen, 2 Szenen, Zeitschaltung, Taster Schließer.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, Dimmwert, Zwangssteuerung, Zustandsanzeige, Helligkeitsanzeige.
Systemspannung: 230 V AC
Frequenz: 50 - 50 Hz
Betriebstemperatur: -15 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl der Ausgänge: 1
Stromversorgung der LED-Lampe: 50 W
Anzahl Module: 0
Glühlampenlast: 200 - 200 W
Dimmleistung: 200 - 200 W
Fabrikat : Hager oder gleichwertig
Artikel : TRM691E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
