Binäreingang 4-fach + LED Ausgänge, KNX Secure, UP TYBS794A
EAN
3250610050545
Marke
Hager
VPE
1 Stück
Preisgruppe
H504
Preis
102,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Datenschnittstelle 1 Produkte verfügbar -
Bussystem-Spannungsversorgung 4 Produkte verfügbar -
Systemschnittstelle/Medien-Gateway 4 Produkte verfügbar -
Linien-/Bereichskoppler 1 Produkte verfügbar -
Bussystem-Anschluss-/Abzweigklemme 1 Produkte verfügbar -
Temperaturfühler 1 Produkte verfügbar
Optionales Zubehör
-
TYFS122
USB-Schnittstelle KNX, REG
197,20 € / Stück*
-
TXA114
Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
290,96 € / Stück* -
TXA111Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
209,80 € / Stück* -
TYFS110Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
412,70 € / Stück* -
TXA112Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
284,00 € / Stück*
-
TYFS120
KNX/IP Schnittstelle Secure, REG 1 TE
244,00 € / Stück* -
TYFS121KNX/IP Router Secure, REG 1 TE
389,50 € / Stück* -
TJAS471domovea plus - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
1.540,00 € / Stück* -
TJAS671domovea basic - Visualisierungsserver mit easy KNX, IoT und Matter-Standard
815,00 € / Stück*
-
TYFS130
Linien-/Bereichkoppler, KNX Secure
320,00 € / Stück*
-
TG008
Bussteckklemmen KNX, 2 polig, rot/schwarz
1,68 € / Stück*
-
161
Fußbodentemperaturfühler / Fernfühler Hauselektronik
33,50 € / Stück*
-
TG019Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
721,50 € / Stück* -
TG018Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
143,90 € / Stück* -
TGZ181
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
241,40 € / Stück* -
TGZ185
Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
1.102,90 € / Stück*
-
TG029Überspannungsschutz, 2-polig, KNX
86,40 € / Stück*
Technische Merkmale
Architektur
-
BussystemEIB
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Elektrischer Strom
-
Anzahl Eingangsstromkreise8
Ausstattung
-
Externe Abfragespannung notwendigNein
-
Funk bidirektionalNein
-
Mit BatterieNein
-
Mit HLK AnsteuerungNein
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufUnterputz
Beleuchtung
-
LED-SteuerungNein
Werkstoff
-
WerkstoffKunststoff
-
FarbeLichtgrau
-
RAL Nummer7035
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5-+45 °C
Kabel
-
Kabellänge0,25 m
Spannung
-
Eingangsspannung5-5 V
-
Betriebsspannung über Bus21-32 V
-
VersorgungsspannungsartDC
-
Systemspannung30 V DC über Bus
Abmessungen
-
Länge43,5 mm
-
Höhe35,5 mm
-
Tiefe15,4 mm
Texte
-
MontageartFür Unterputz- und Hohlwandmontage
-
AnschlussartMit Kabel vorkonfektioniert
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYBS794A
-

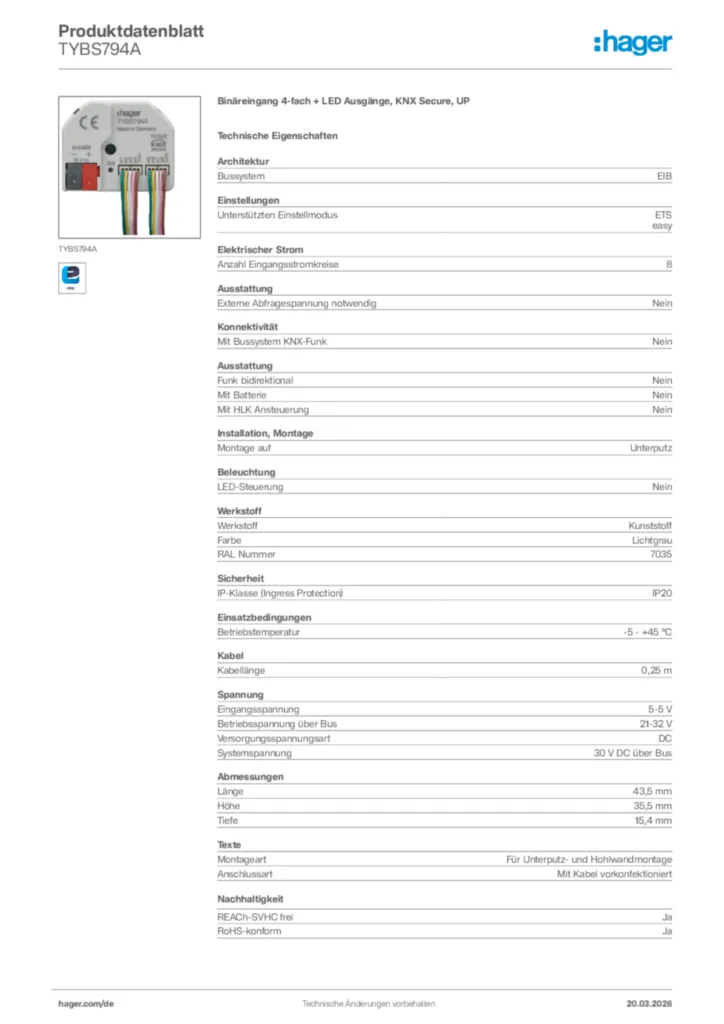

Produktdatenblatt
Hager Produktdatenblatt TYBS794A
Binäreingang 4-fach + LED Ausgänge, KNX Secure, UP
PDF -
Bedienungsanleitung
Bedienungsanleitung de-DE 2025-04-01
PDF1,13 MB
Bedienungsanleitung en-GB 2025-04-01
PDF1,05 MB -
Montageanleitung
Montageanleitung en-GB, de-DE, fr-FR, it-IT, nl-NL, pt-PT, zh-CN 2023-12-15
PDF3,05 MB -
Handbuch
Handbuch de-DE 2021-11-10
PDF3,39 MB
Handbuch en-GB 2021-11-10
PDF3,33 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
KNX Produktdatenbank
KNX Produktdatenbank International 2024-05-06
KNXPROD1,44 MB -
Applikationshandbuch
Applikationshandbuch de-DE 2024-06-27
PDF1,59 MB
Applikationshandbuch en-GB 2024-06-27
PDF1,57 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-03-28
PDF360,90 kB
UKCA Declaration of Conformity
Konformitätserklärung en-GB 2024-03-28
PDF270,31 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYBS702ABinäreingang 2-fach, KNX Secure, UPPreis55,20 €/ Stück * -
2
TRM694GFunk UP Schaltaktor pot.frei 1fach/Binäreingang 2fach 230V/4A 24VDC/4A 12VDC/2APreis109,50 €/ Stück * -
3
TXA310Binäreingang 10fach, 230V~, REG, KNXPreis229,69 €/ Stück * -
4
TYB708DUniversal-Schnittstelle 8-fach KNX, UPPreis162,90 €/ Stück * -
5
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück *
Ausschreibungstext
Binäreingang 4-fach + LED Ausgänge, KNX Secure, UP
Binäreingang 4-fach und 4 LED Ausgänge (UP) KNX Secure als Tasterschnittstelle zum Anschluss von Tastern, Schaltern oder potenzialfreien Kontakten. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Programmier-Taste mit LED und vorkonfektionierte Anschlussleitungen.
Funktionen: Schalten EIN/AUS (Befehle senden beim Drücken und/oder Loslassen, zeitlich versetztes Senden möglich), Dimmen und Farbtemperatur, AUF/AB (1 oder 2 Tasten Bedienung), Wertgeber für Temperatur, Helligkeit, Dimmwert, Zweikanal-Modus pro Eingang sowie Erkennen kurzer und langer Tastenbetätigung und davon abhängige Parametrierung, Sendeverhalten und Zeitschwellenwert einstellbar. Sperrfunktion, Zwangssteuerung, Szenenabruf und periodisches Senden parametrierbar, Impulszählung und Temperaturmessung.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme.
Bussystem: EIB
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Nein
Werkstoff: Kunststoff
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 5-5 V
Betriebsspannung über Bus: 21-32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYBS794A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Binäreingang 4-fach und 4 LED Ausgänge (UP) KNX Secure als Tasterschnittstelle zum Anschluss von Tastern, Schaltern oder potenzialfreien Kontakten. Unterputzgerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Programmier-Taste mit LED und vorkonfektionierte Anschlussleitungen.
Funktionen: Schalten EIN/AUS (Befehle senden beim Drücken und/oder Loslassen, zeitlich versetztes Senden möglich), Dimmen und Farbtemperatur, AUF/AB (1 oder 2 Tasten Bedienung), Wertgeber für Temperatur, Helligkeit, Dimmwert, Zweikanal-Modus pro Eingang sowie Erkennen kurzer und langer Tastenbetätigung und davon abhängige Parametrierung, Sendeverhalten und Zeitschwellenwert einstellbar. Sperrfunktion, Zwangssteuerung, Szenenabruf und periodisches Senden parametrierbar, Impulszählung und Temperaturmessung.
Hinweis: Inbetriebnahme mit easytool oder ETS (ab Version 5) möglich. Funktionsumfang abhängig von der Inbetriebnahme.
Bussystem: EIB
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Nein
Werkstoff: Kunststoff
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 5-5 V
Betriebsspannung über Bus: 21-32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYBS794A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
