Universal-Schnittstelle 8-fach KNX, UP TYB708D
EAN
3250616059450
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
162,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Passend zu
-
181110Drucktaster TS chrom, glänzend
41,40 € / Stück* -
181112Drucktaster TS gold, glänzend
51,20 € / Stück* -
181113Drucktaster TS edelstahl, matt
58,80 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Elektrischer Strom
-
Anzahl Eingangsstromkreise8
Ausstattung
-
Externe Abfragespannung notwendigJa
-
Funk bidirektionalNein
-
Mit BatterieNein
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufUnterputz
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm0
Beleuchtung
-
LED-SteuerungJa
Werkstoff
-
FarbeSchwarz
-
RAL Nummer9005
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Kabel
-
Kabellänge10 m
Spannung
-
Eingangsspannung20 - 20 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartDC
-
Systemspannung30 V DC über Bus
Abmessungen
-
Tiefe32 mm
Texte
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYB708D
-

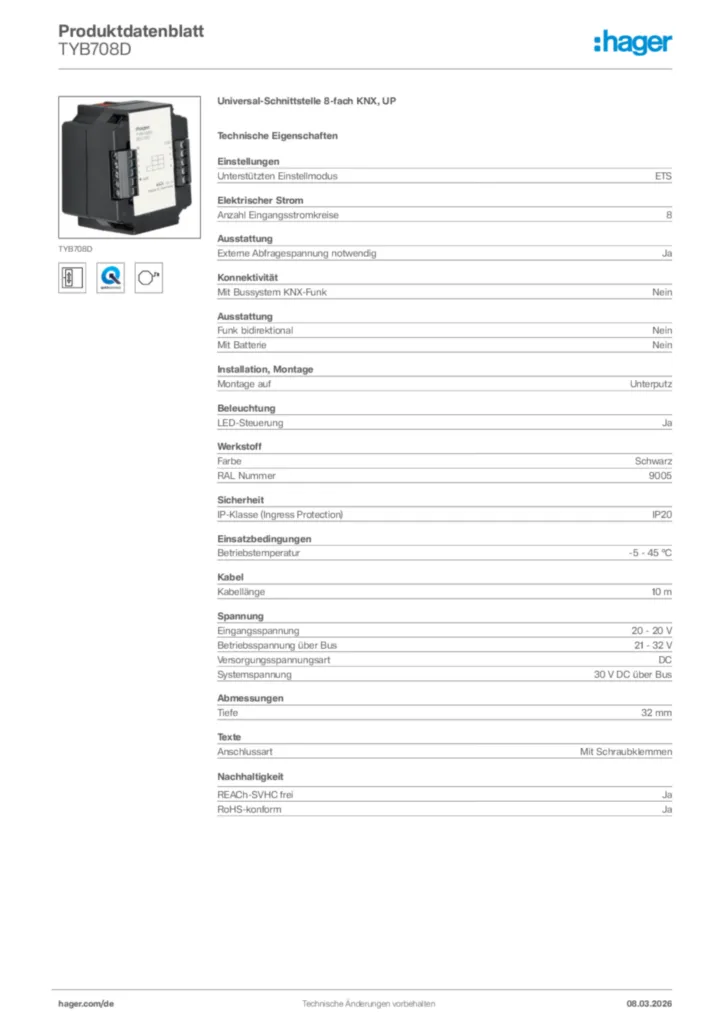

Produktdatenblatt
Hager Produktdatenblatt TYB708D
Universal-Schnittstelle 8-fach KNX, UP
PDF -
Montageanleitung
Installationsanleitung für TYB708D - Universal-Schnittstelle 8fach KNX, UP (DE-EN-FR-NL, Stand: 10.2015)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, pl-PL 2015-10-26
PDF918,01 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
KNX Produktdatenbank
ETS Database for TYB708D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2023-08-25
VD4111,40 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYB708D - Universalschnittselle 8fach Komfort (DE, Vers. 6LE001778A)
Applikationshandbuch de-DE 2020-01-01
PDF629,26 kB
ETS-Easy Applikationsbeschreibung für TYB708D
Applikationshandbuch en-GB, pl-PL 2020-01-01
PDF1012,16 kB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYBS704ABinäreingang 4-fach, KNX Secure, UPPreis76,30 €/ Stück * -
2
TRM694GFunk UP Schaltaktor pot.frei 1fach/Binäreingang 2fach 230V/4A 24VDC/4A 12VDC/2APreis109,50 €/ Stück * -
3
TXA310Binäreingang 10fach, 230V~, REG, KNXPreis229,69 €/ Stück * -
4
TYBS702ABinäreingang 2-fach, KNX Secure, UPPreis55,20 €/ Stück * -
5
TYBS794ABinäreingang 4-fach + LED Ausgänge, KNX Secure, UPPreis102,70 €/ Stück *
Ausschreibungstext
Universal-Schnittstelle 8-fach KNX, UP
Unterputz Universal-Schnittstelle parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle ist eine KNX-Komponente für die Installation in handelsübliche 60 mm UP-Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universal Taster-Schnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 potenzialfreie Taster einlesen und Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Applikationseinstellungen: Tasten, Schalten, Schalten im Toggle-(Umschalt)Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung.
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Ja
Farbe: Schwarz
RAL Nummer: 9005
Eingangsspannung: 20 - 20 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYB708D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Unterputz Universal-Schnittstelle parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle ist eine KNX-Komponente für die Installation in handelsübliche 60 mm UP-Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universal Taster-Schnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 potenzialfreie Taster einlesen und Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Applikationseinstellungen: Tasten, Schalten, Schalten im Toggle-(Umschalt)Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung.
Anzahl Eingangsstromkreise: 8
Externe Abfragespannung notwendig: Ja
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: Unterputz
LED-Steuerung: Ja
Farbe: Schwarz
RAL Nummer: 9005
Eingangsspannung: 20 - 20 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: DC
Systemspannung: 30 V DC über Bus
Fabrikat : Hager oder gleichwertig
Artikel : TYB708D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
