Hager

TRM702A

Funk Unterputz Binäreingang 2-fach mit Batterie
Best-Nr.
TRM702A
EAN-Nr.
3250615989024
VPE
1 Stück
Preisgruppe
H501
Preis
61,80 € / Stück *

Technische Merkmale

  • Montageart
    • Unterputz
  • Eingangs-Abtastspannung
    • je Kanal 5 V
  • Anzahl Funk-Kanäle
    • 2
  • Funk Sendefrequenz
    • 868.3 MHz
  • Funk Sendeleistung
    • < 25 mW
  • Funkprotokoll
    • KNX-Funk
  • Anzahl quicklink Verknüpfungen
    • max. 20 Sender/Empfänger
  • Funk-Sendereichweite (Gebäude)
    • max. 30 m
  • Funk-Sendereichweite (Freifeld)
    • max. 100 m
  • Transmitter duty cycle
    • 1 %
  • Empfänger-Kategorie
    • 2
  • Impulszeit
    • min. 50 ms
  • Leitungslänge
    • 20 cm
  • Eingangsspannung
    • 3 V
  • Max. Leitungslänge zu Tastern
    • 10 mm
  • Betriebstemperatur
    • -10…50 °C
  • Anzahl Module
    • 0
  • Farbe
    • lichtgrau matt
    • mit Konfigurations-LED
    • mit Konfigurations-Taste
    • quicklink Funktionen: Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung, Auf/Ab-Taster
    • Resetfunktion (auf Werkseinstellung)
    • easy Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab
    • ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige
    • mit 2 unabhängigen, batterieversorgten Binäreingängen für potenzialfreie Kontakte
    • Ansteuerung durch z. B. Schalter, Taster, Zeitschaltuhr, Jalousieschaltuhr, Magnetkontakt
    • konfektioniert, mit 4-adriger Leitung
    • für den Einbau hinter UP-Einsätzen
    • werkzeuglose quicklink-Konfiguration über Tasten und LED-Anzeige
    • Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System
    • mit 2 unabhängigen Binäreingängen für potenzialfreie Kontakte

Downloads

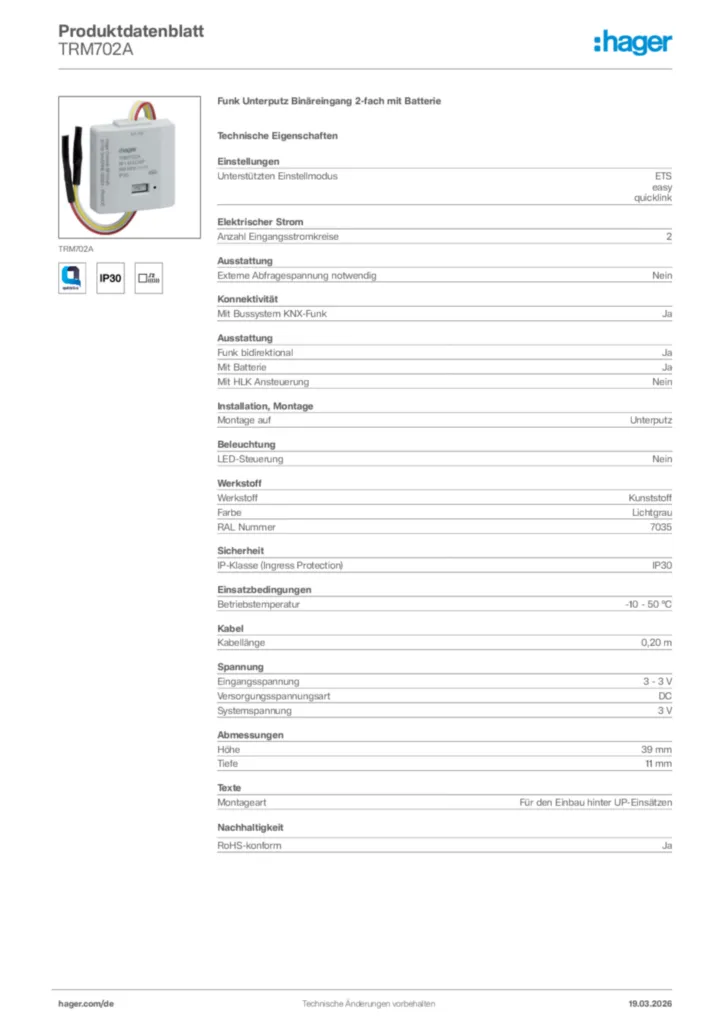

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für TRM702A

  • Produktbeilagen

  • Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)

    PDF
    1 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • KNX Gebäudesteuerung

    Bestellübersicht August 2020 (20DE0079)

    PDF
    5 MB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
  • KNX Produktdatenbank

  • KNX Produktdatenbank (ab ETS4) für TRM702A (V108)

    KNXPROD
    424 KB
  • Applikationsbeschreibung ETS

  • ETS-Easy Applikationsbeschreibung für TRM702A

    PDF
    3 MB
Weitere Downloads

Ausschreibungstext

Funk Unterputz Binäreingang 2-fach mit Batterie
KNX-Funk Binäreingang UP für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit 2 unabhängigen batterieversorgten Binäreingängen für potenzialfreie Kontakte, 4-adriger Leitung zum Ansteuerung durch z.B. Taster, Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, Dimmen, Jalousie, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung, Auf/Ab-Taster.
easy Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.


  • Montageart :Unterputz
  • Eingangs-Abtastspannung :je Kanal 5 V
  • Anzahl Funk-Kanäle :2
  • Funk Sendefrequenz :868.3 MHz
  • Funk Sendeleistung :< 25 mW
  • Funkprotokoll :KNX-Funk
  • Anzahl quicklink Verknüpfungen :max. 20 Sender/Empfänger
  • Funk-Sendereichweite (Gebäude) :max. 30 m
  • Funk-Sendereichweite (Freifeld) :max. 100 m
  • Transmitter duty cycle :1 %
  • Empfänger-Kategorie :2
  • Impulszeit :min. 50 ms
  • Leitungslänge :20 cm
  • Eingangsspannung :3 V
  • Max. Leitungslänge zu Tastern :10 mm
  • Betriebstemperatur :-10…50 °C
  • Farbe :lichtgrau matt

Fabrikat : Hager oder gleichwertig
Artikel : TRM702A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.

06842 945-9705
