KNX Binäreingang 10fach, 230V~, REG TXA310
Der KNX Bussystem-Binäreingang 10fach, 230 Volt~ für Reiheneinbaugerät ermöglicht die Anbindung an konventionelle Schalter/Taster. Mit Handbedienung und sperrbarer Funktionstest, parametrierbarer LED-Anzeige und Netzausfallüberwachung. Jeder Eingang verfügt über einen separaten Neutralleiter-Anschluss und kann an unterschiedliche Phasen angeschlossen werden. Ideal für die Steuerung von Beleuchtung, Jalousien, Rollläden und Heizungen. Ausgestattet mit QuickConnect Anschlusstechnik.
EAN
3250616049253
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Passende Tools
Preis
229,69 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Architektur
-
BussystemEIB
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Elektrischer Strom
-
Anzahl Eingangsstromkreise10
Ausstattung
-
Externe Abfragespannung notwendigNein
-
Funk bidirektionalNein
-
Mit BatterieNein
-
Mit HLK AnsteuerungNein
Konnektivität.
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm8
Beleuchtung
-
LED-SteuerungNein
Werkstoff
-
WerkstoffKunststoff
-
FarbeLichtgrau
-
RAL Nummer7035
Sicherheit
-
Schutzart IPIP20
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Spannung
-
Eingangsspannung230 - 230 V
-
Betriebsspannung über Bus21 - 32 V
-
VersorgungsspannungsartAC
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

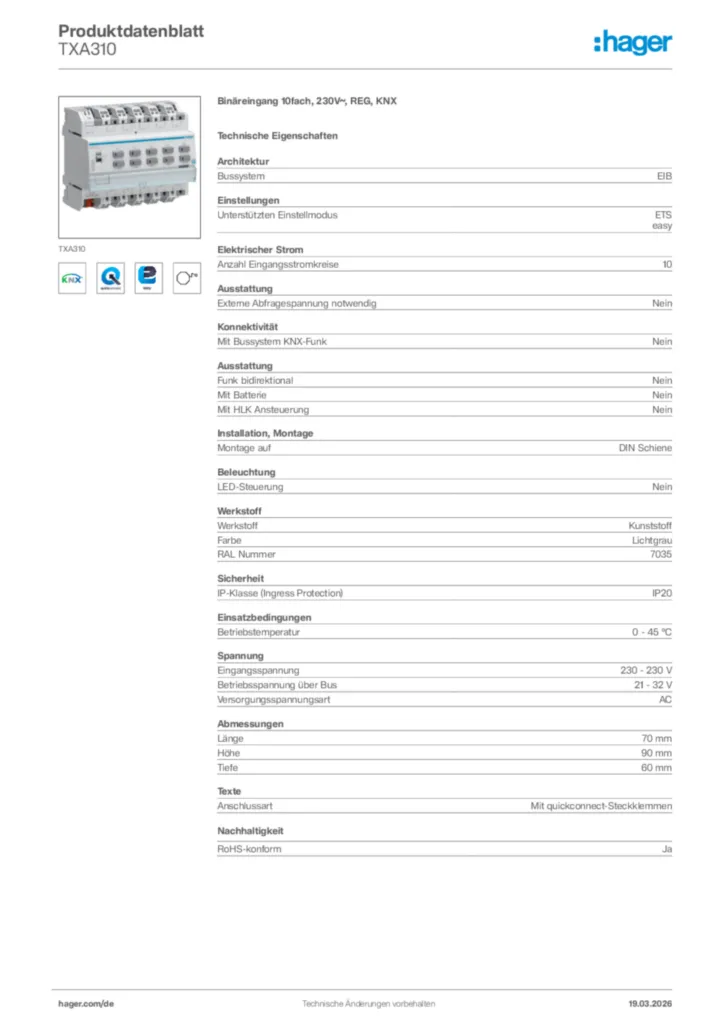

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TXA310
-
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2022-02-18
PDF1,25 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
Logiciel d'application ETS du TXA310
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2023-08-25
VD2187,67 kB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TRB302BFunk Eingang Unterputz, 2 fach 230V, quicklink113,70 €/ Stück * -
2
TRC301BFunk Fensterkontakt mit Batterie, weiß105,20 €/ Stück * -
3
TRM702AFunk Unterputz Binäreingang 2-fach mit Batterie69,70 €/ Stück * -
4
TXA304Binäreingang 4fach, 230V~, REG, KNX173,90 €/ Stück * -
5
TXA306Binäreingang 6fach, universal, REG, KNX180,86 €/ Stück *
Ausschreibungstext
Binäreingang 10fach, 230V~, REG, KNX
Binäreingang modular zum Anschluss an 230V-Signalgeber (z.B. konventionelle Schalter, Taster, Alarmgeber usw.). Das Gerät verfügt über eine Handbedienung (auch sperrbar), die es ermöglicht die Busfunktion unabhängig von der Eingängen zu testen. Die Funktion der LED Anzeige kann parametriert werden. Durch die Netzausfallüberwachung ist eine Unterscheidung zwischen offenem Eingang und Spannungsausfall durch die Angabe eines Referenzeinganges möglich. Die 230V-Eingangssignale werden unabhängig voneinander in die entsprechenden Bustelegramme umgesetzt. Jeder Eingang hat einen separaten N-Anschluss und kann an eine unterschiedliche Phase angeschlossen werden. Funktionen: Beleuchtungs-, Jalousie-, Rollladen- und/oder Heizungssteuerung, und Szenenabruf sind für jeden Eingang frei definierbar. Das Gerät ist mit der installationsfreundlichen QuickConnect Anschlusstechnik ausgestattet.
Bussystem: EIB
Anzahl Eingangsstromkreise: 10
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: DIN Schiene
LED-Steuerung: Nein
Werkstoff: Kunststoff
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 230 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: AC
Fabrikat : Hager oder gleichwertig
Artikel : TXA310
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Binäreingang modular zum Anschluss an 230V-Signalgeber (z.B. konventionelle Schalter, Taster, Alarmgeber usw.). Das Gerät verfügt über eine Handbedienung (auch sperrbar), die es ermöglicht die Busfunktion unabhängig von der Eingängen zu testen. Die Funktion der LED Anzeige kann parametriert werden. Durch die Netzausfallüberwachung ist eine Unterscheidung zwischen offenem Eingang und Spannungsausfall durch die Angabe eines Referenzeinganges möglich. Die 230V-Eingangssignale werden unabhängig voneinander in die entsprechenden Bustelegramme umgesetzt. Jeder Eingang hat einen separaten N-Anschluss und kann an eine unterschiedliche Phase angeschlossen werden. Funktionen: Beleuchtungs-, Jalousie-, Rollladen- und/oder Heizungssteuerung, und Szenenabruf sind für jeden Eingang frei definierbar. Das Gerät ist mit der installationsfreundlichen QuickConnect Anschlusstechnik ausgestattet.
Bussystem: EIB
Anzahl Eingangsstromkreise: 10
Externe Abfragespannung notwendig: Nein
Funk bidirektional: Nein
Mit Batterie: Nein
Montage auf: DIN Schiene
LED-Steuerung: Nein
Werkstoff: Kunststoff
Farbe: Lichtgrau
RAL Nummer: 7035
Eingangsspannung: 230 - 230 V
Betriebsspannung über Bus: 21 - 32 V
Versorgungsspannungsart: AC
Fabrikat : Hager oder gleichwertig
Artikel : TXA310
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
