TYA663AN

Universal-Dimmaktor 3-fach KNX, 3x300W, ESL/LED
Best-Nr.
TYA663AN
EAN-Nr.
3250616059351
VPE
1 Stück
Preisgruppe
H500
Preis
590,30 € / Stück *

Technische Merkmale

  • Eingangsspannung
    • 230 V AC
  • Betriebsspannung über Bus
    • 21…32 V DC
  • Hilfsspannung
    • 230 V AC
  • Stromaufnahme Bus (Datentransfer)
    • < 2.3 mA
  • Frequenz
    • 50/60 Hz
  • Betriebstemperatur
    • -5…45 °C
  • Leiterquerschnitt (flexibel)
    • 0.75…2.5 mm²
  • Leiterquerschnitt (starr)
    • 0.75…2.5 mm²
  • Versorgungsspannung
    • 30V DC durch Bus + 230V AC
  • Breite Reiheneinbaugerät (REG)
    • 6 TE
  • 230 V Glüh- und Halogenlampen
    • je Kanal 300 W
  • Dimmbare LED-Lampen
    • je Kanal 60 W
  • Dimmbare, konventionelle Trafos
    • je Kanal 300 VA
  • Dimmbare Energiesparlampen
    • je Kanal 60 W
  • Max. Anzahl von LED/ESL Lampen
    • 15
  • Elektronische Trafos
    • je Kanal 300 W
    • Status-LED integriert in Handbedientaste
    • Überhitzungsschutz, Anzeige über LED
    • Überlastschutz, Anzeige über LED
    • 1-, 2- oder 3-Kanal Betrieb möglich
    • Lastkopplung von 3 Kanälen zur Erhöhung der Ausgangsleistung über Parallelschaltung der Ausgänge
    • mit beleuchteter Programmier-Taste
    • Phasenan- oder Phasenabschnitt je nach Lastart, selbstlernend
    • minimale/maximale Dimmwerte je Kanal am Gerät einstellbar
    • mit integriertem Busankoppler
    • Lernfunktion für optimierten Betrieb von Kompaktleuchtstofflampen und LED-Leuchten über Bus aktivierbar
    • Status-LED integriert in die Handbedientaste
    • Handbetätigung auch ohne Bus möglich z. B. auf Baustelle
    • Handbedienung aktivierbar über Wahlschalter, dabei Deaktivierung der KNX-Funktion
    • Handbedienung pro Kanal über Taste mit integrierter Status-LED, dabei Sperrung der KNX-Funktion
    • lampenschonender Softanlauf
    • kurzschlussfest und überlastsicher (Anzeige über LED)
    • Überhitzungsschutz (Anzeige über LED)
    • Busanschluss über Anschlussklemme
    • mit QuickConnect Steckklemmen
    • Wahlschalter für Hand-/Busbetrieb und Lasteinstellung
    • großes Beschriftungsfeld
    • Keine konventionellen Trafos gemeinsam mit elektronischen Trafos anschließen.

Downloads

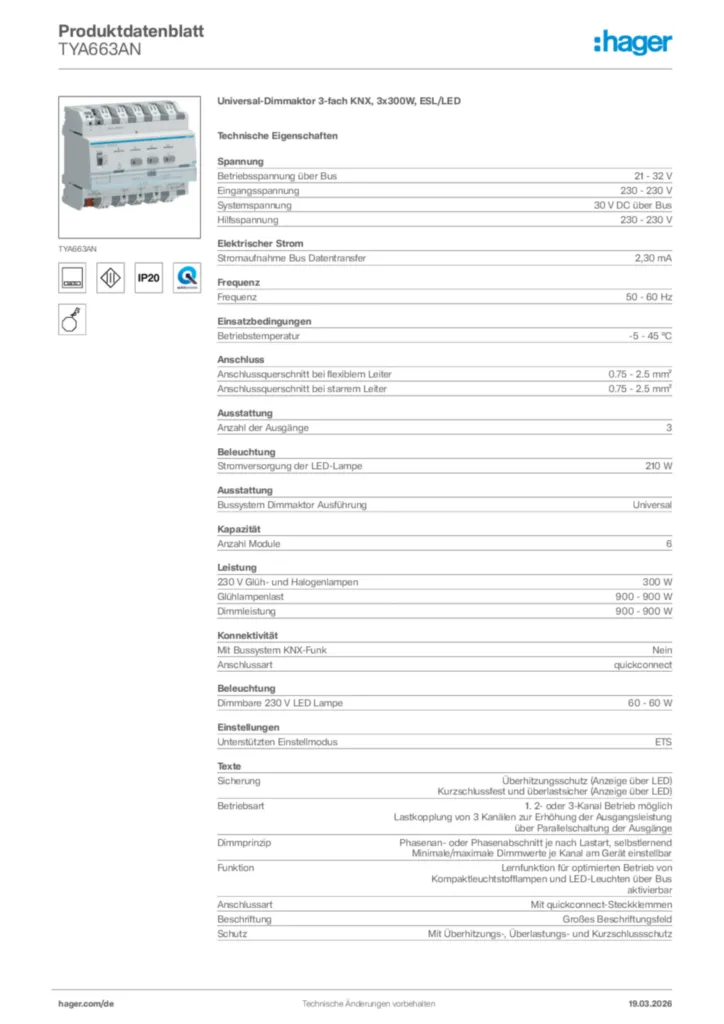

  • Produktbild für TYA663AN
