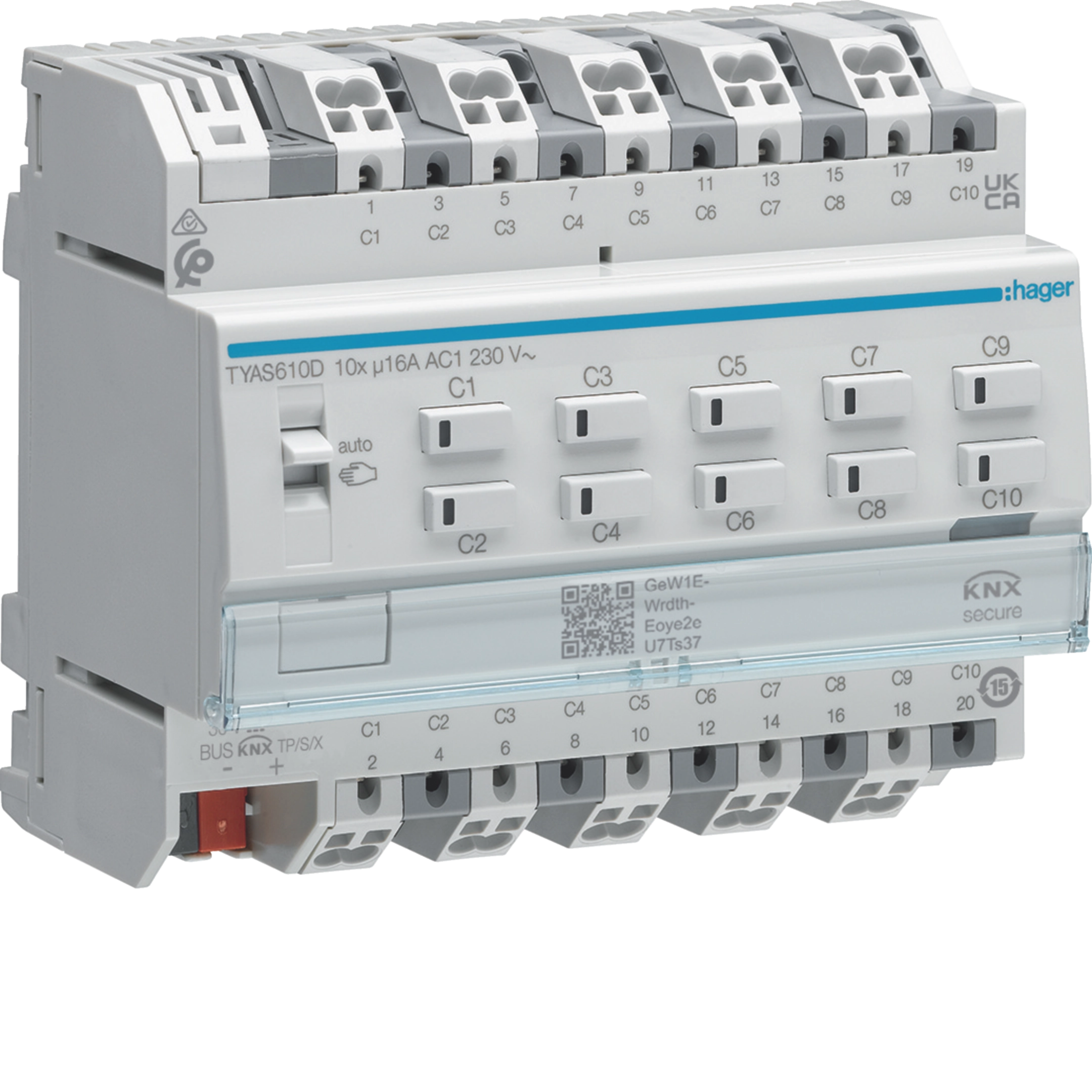

Schalt-/Jalousieaktor 10/5-fach KNX Secure, 16A, C-Last TYAS610D

EAN
3250610022023
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
351,60 €
/ Stück *
351,60 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Schalt-/Jalousieaktor 10/5-fach KNX Secure, 16A, C-Last

TYAS610D

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (14)
    • Bussys­tem-­Span­nungs­ver­sor­gung 4 Produkte verfügbar
    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik 1 Produkte verfügbar
    • Zubehör 4 Produkte verfügbar
    • Daten­schnittstelle 1 Produkte verfügbar
    • System­schnittstel­le/­Me­di­en­-­Ga­teway 2 Produkte verfügbar
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme 1 Produkte verfügbar

    Optionales Zubehör

    • Bussys­tem-­Span­nungs­ver­sor­gung
    • Über­span­nungs­ab­leiter für Infor­ma­ti­ons­-/MS­R-­Technik
    • Zubehör
    • Daten­schnittstelle
    • System­schnittstel­le/­Me­di­en­-­Ga­teway
    • Bussys­tem-­An­schluss-/Ab­zweig­klemme
    • Lini­en­-/­Be­reichs­koppler
    • TXA114

      Spannungsversorgung KNX mit 1 Ausg. inkl. Drossel 320mA + 1 Ausg. 24VDC, 640mA
      290,96 €  / Stück*
    • TXA111

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 320mA
      209,80 €  / Stück*
    • TYFS110

      Spannungsversorgung KNX mit 2 Ausgängen inkl. 1 Drossel, 1280 mA
      412,70 €  / Stück*
    • TXA112

      Spannungsversorgung KNX mit 1 Ausgang und 1 Drossel, 640mA
      284,00 €  / Stück*
    • TG029

      Überspannungsschutz, 2-polig, KNX
      86,40 €  / Stück*
    • TG019

      Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 500m
      721,50 €  / Stück*
    • TG018

      Systemleitung KNX, Y(ST)Y, 2x2x0, 8, Länge 100m
      143,90 €  / Stück*
    • TGZ181

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 100m
      241,40 €  / Stück*
    • TGZ185

      Systemleitung KNX, J-H(St)Hh, 2x2x0, 8, B2cas1d1a1, halogenfrei, Länge 500m
      1.102,90 €  / Stück*
    • TYFS122

      USB-Schnittstelle KNX, REG
      197,20 €  / Stück*
    • TYFS120

      KNX/IP Schnittstelle Secure, REG 1 TE
      244,00 €  / Stück*
    • TYFS121

      KNX/IP Router Secure, REG 1 TE
      389,50 €  / Stück*
    • TG008

      Bussteckklemmen KNX, 2 polig, rot/schwarz
      1,68 €  / Stück*
    • TYFS130

      Linien-/Bereichkoppler, KNX Secure
      320,00 €  / Stück*

    Technische Merkmale

    Einstel­lungen
    • Unter­stützten Einstellm­odus
      ETS, easy
    Konnek­ti­vität
    • Mit Bussystem KNX
      Ja
    • Mit Bussystem KNX-­Funk
      Nein
    Abmes­sungen
    • Höhe
      90 mm
    • Tiefe
      65 mm
    • Breite in Teilungs­einheiten
      6
    Werk­stoff
    • Farbe
      Licht­grau
    Ausstat­tung
    • Funk bidi­rek­ti­onal
      Nein
    • Mit Schieber für Hand­schal­tung
      Ja
    Elek­tri­scher Strom
    • Nenn­strom
      16 A
    • Busstrom­auf­nahme im Leer­lauf
      8 mA
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Glüh­lam­pen­last 230 V Lampe
      2300 - 2300 W
    • Ausgangs­leis­tung
      2300 W
    • 230 V Glüh- und Halo­gen­lampen
      2300 W
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 230 V
    • System­span­nung
      30 V DC über Bus
    • Betriebss­pan­nung über Bus
      21 - 32 V
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -5 - 45 °C
    Anschluss
    • Anschluss­quer­schnitt bei starrem Leiter
      0.75 - 2.5 mm²
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      0.75 - 2.5 mm²

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    Hager REACH declaration TYAS610D
    PDF
    Hager RoHS Report TYAS610D
    PDF
    PEP Dokument en-GB 2025-02-18
    PDF
    382,97 kB

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild TYAS610D | Hager Deutschland

      Produktbild TYAS610D

    • Produktdatenblatt

      Bild Hager Produktdatenblatt TYAS610D | Hager Deutschland

      Hager Produktdatenblatt TYAS610D

      Schalt-/Jalousieaktor 10/5-fach KNX Secure, 16A, C-Last

      PDF

    • Handbuch

      Bild Handbuch de-AT, de-DE, de-CH 2025-02-21 | Hager Deutschland

      Handbuch de-AT, de-DE, de-CH 2025-02-21

      PDF
      1,47 MB
      Bild Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21 | Hager Deutschland

      Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21

      PDF
      1,54 MB

    • Technische Broschüre

      Bild Wir rocken easy | Hager Deutschland

      Wir rocken easy

      Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)

      PDF
      236,74 MB

    • Broschüre

      Bild Hager im Zweckbau | Hager Deutschland

      Hager im Zweckbau

      Ein Partner, mit dem Sie planen können (18DE0070)

      PDF
      6,03 MB

    • Bestellhilfe

      Bild KNX easy | Hager Deutschland

      KNX easy

      Bestellübersicht Mai 2024 (24DE0020-06)

      PDF
      11,38 MB

    • KNX Produktdatenbank

      Bild KNX Product database TYAS610D | Hager Deutschland

      KNX Product database TYAS610D

      KNX Produktdatenbank International 2025-11-13

      KNXPROD
      927,03 kB

    • Applikationshandbuch

      Bild Applikationshandbuch de-DE 2023-03-22 | Hager Deutschland

      Applikationshandbuch de-DE 2023-03-22

      PDF
      4,50 MB
      Bild Applikationshandbuch en-GB 2023-03-21 | Hager Deutschland

      Applikationshandbuch en-GB 2023-03-21

      PDF
      11,10 MB

    • Konformitätserklärung

      Bild Konformitätserklärung en-GB 2025-05-20 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-20

      PDF
      265,92 kB
      Bild Konformitätserklärung en-GB 2025-05-20 | Hager Deutschland

      Konformitätserklärung en-GB 2025-05-20

      PDF
      264,12 kB
    Mehr Downloads

    Weitere Produkte zu diesem System

      5
    • 1
      TYFS671D - KNX/DALI 2 Gateway, KNX Secure, 1-fach
      TYFS671D
      KNX/DALI 2 Gateway, KNX Secure, 1-fach
      Preis
      443,50 €
      / Stück *
      443,50 €
      / Stück *
    • 2
      TYFS672D - KNX/DALI 2 Gateway, KNX Secure, 2-fach
      TYFS672D
      KNX/DALI 2 Gateway, KNX Secure, 2-fach
      Preis
      523,30 €
      / Stück *
      523,30 €
      / Stück *
    • 3
      TYAS664D - KNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W
      TYAS664D
      KNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)W
      Preis
      300,40 €
      / Stück *
      300,40 €
      / Stück *
    • 4
      TXA606D - KNX Schalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-Last, für Jalousiesteuerung
      TXA606D
      Schalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-Last
      Preis
      289,69 €
      / Stück *
      289,69 €
      / Stück *
    • 5
      TXA610D - KNX Schalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-Last, für Jalousiesteuerung
      TXA610D
      Schalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-Last
      Preis
      372,41 €
      / Stück *
      372,41 €
      / Stück *

    Ausschreibungstext

    Schalt-/Jalousieaktor 10/5-fach KNX Secure, 16A, C-Last

    Schalt-/Jalousieaktor REG zum Schalten einer unabhängigen Last je Aktorkanal oder Ansteuerung eines Jalousieantriebes über je zwei Aktorkanäle, beliebiger Mixbetrieb aus Antriebs- und Schaltfunktionen. Reiheneinbaugerät mit integriertem Busankoppler, QuickConnect Steckklemmen für KNX Busanschluss, Last-/Schaltanschlüsse und Beschriftungsfeld. Bedientaste für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung), Schiebeschalter Auto/Hand und beleuchtete Programmier-Taste.
    Funktionen: Steuerungsmöglichkeiten der Schaltkanäle für EIN/AUS, Zeitschalterfunktion mit Ausschaltvorwarnung und Zwangssteuerung mit der jeweiligen Statusanzeige. Automatikfunktion de-/aktivierbar und Lastabwurf durch Kanalabschaltung mit der höchsten Priorität möglich. 64 Szenenfunktionen pro Kanal einstellbar. Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung. Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung. 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.
    Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren. Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.

    Mit Bussystem KNX: Ja
    Mit Bussystem KNX-Funk: Nein
    Tiefe: 65 mm
    Breite in Teilungseinheiten: 6
    Farbe: Lichtgrau
    Mit Schieber für Handschaltung: Ja
    Funk bidirektional: Nein
    Busstromaufnahme im Leerlauf: 8 mA
    Frequenz: 50 - 60 Hz
    Glühlampenlast 230 V Lampe: 2300 - 2300 W
    Ausgangsleistung: 2300 W
    Bemessungsbetriebsspannung Ue: 230 - 230 V
    Systemspannung: 30 V DC über Bus
    Betriebsspannung über Bus: 21 - 32 V

    Fabrikat : Hager oder gleichwertig
    Artikel : TYAS610D
    gewähltes Fabrikat/Typ: '___________/___________'
    liefern, montieren und betriebsfertig anschließen.

    Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

    Kopiert!
    Exportieren
    *Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
