Schalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last TYMS620D
EAN
3250610050071
Marke
Hager
VPE
1 Stück
Preisgruppe
H504
Preis
610,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe90 mm
-
Tiefe65 mm
-
Einbautiefe65 mm
-
Breite in Teilungseinheiten10
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Glühlampenlast 230 V Lampe2300 - 2300 W
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 6 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYMS620D
-
Produktdatenblatt

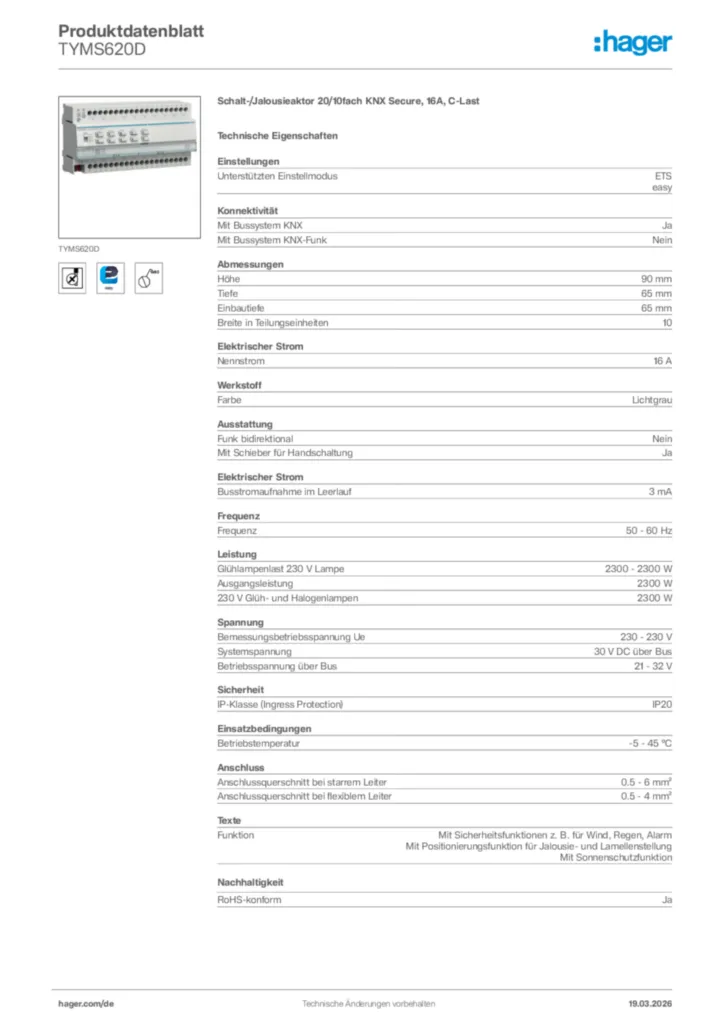

Hager Produktdatenblatt TYMS620D
Schalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last
PDF -
Bedienungsanleitung
Bedienungsanleitung zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03
PDF3,76 MB -
Handbuch
Handbuch de-AT, de-DE, de-CH 2025-02-21
PDF1,47 MB
Handbuch en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TYMS620D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05
KNXPROD1,15 MB -

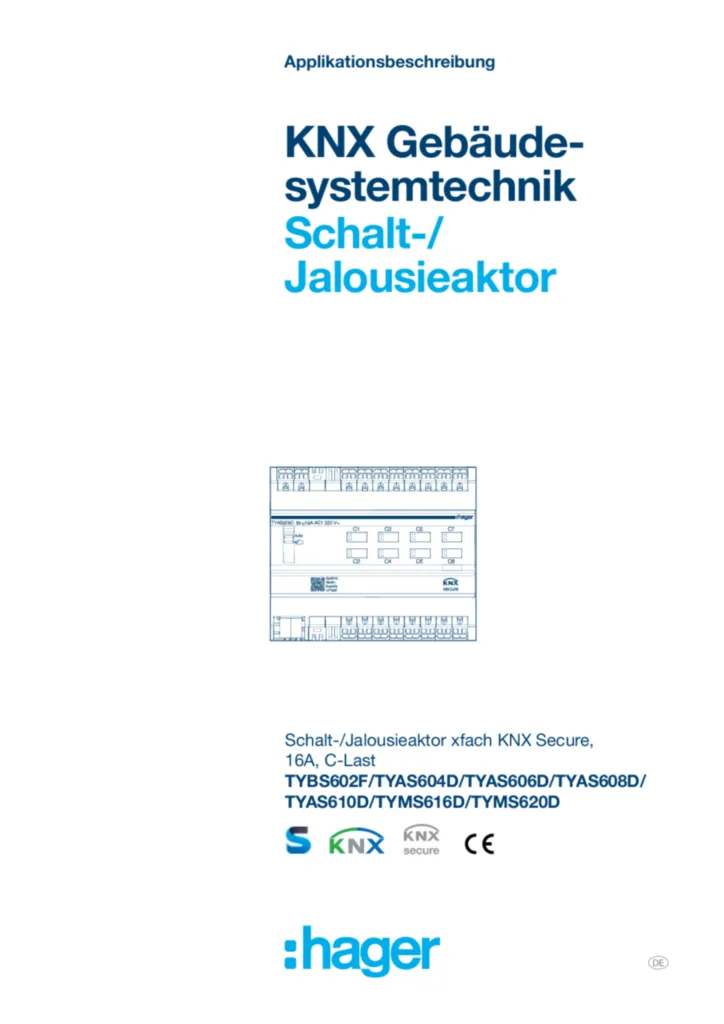

Applikationshandbuch
Applikationshandbuch de-DE 2023-03-22
PDF4,00 MB
Applikationshandbuch de-DE 2023-03-22
PDF4,50 MB
Applikationshandbuch de-DE 2024-06-27
PDF1,92 MB
Applikationshandbuch en-GB 2023-03-21
PDF3,92 MB
Applikationshandbuch en-GB 2023-03-21
PDF11,10 MB
Applikationshandbuch en-GB 2024-06-27
PDF1,86 MB -
Konformitätserklärung
Konformitätserklärung International 2023-02-06
PDF380,42 kB
Konformitätserklärung International 2023-02-06
PDF279,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TYFS671DKNX/DALI 2 Gateway, KNX Secure, 1-fachPreis443,50 €/ Stück * -
2
TYFS672DKNX/DALI 2 Gateway, KNX Secure, 2-fachPreis523,30 €/ Stück * -
3
TYAS664DKNX/DALI 2 Aktor 4-fach, Broadcast, KNX Secure, easy, RGB(T)WPreis300,40 €/ Stück * -
4
TXA606DSchalt-/Jalousieaktor 6/3-fach KNX easy, 16A, C-LastPreis289,69 €/ Stück * -
5
TXA610DSchalt-/Jalousieaktor 10/5-fach KNX easy, 16A, C-LastPreis372,41 €/ Stück *
Ausschreibungstext
Schalt-/Jalousieaktor 20/10fach KNX Secure, 16A, C-Last
Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 5) und dem Hager easytool programmieren. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Einbautiefe: 65 mm
Breite in Teilungseinheiten: 10
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Fabrikat : Hager oder gleichwertig
Artikel : TYMS620D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schalt-/Jalousieaktor (REG) KNX Secure zum Schalten von unabhängigen Lasten oder zur Ansteuerung von Antrieben mit potentialfreien Schließern und kann mehrphasig angeschlossen werden.
Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, Handtasten Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Keine externe Spannungsversorgung notwendig.
Funktionen Schalten: EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Umschaltfunktion für Zeit oder Dauerfunktion, Betriebsstundenzähler, Gerätediagnose, Sperr-/ Logik-/ Preset-/ Verzögerungs- oder Szenenfunktionen (64 Szenen).
Funktionen Rollladen-/Jalousieantrieb: AUF/AB/Stopp, Lamellenposition/Stopp, Prozentansteuerung zum Fahren einer vordefinierten Position, Sonnenschutzfunktion (z.B. über Außensensor), Alarmfunktion zur definierten Position, Sicherheitsverriegelung, Gerätediagnose, Sperr-/ Logik-/ Preset- oder Szenenfunktionen (64 Szenen).
Hinweis: Das Gerät lässt sich mit der ETS (ab Version 5) und dem Hager easytool programmieren. Funktionsumfang abhängig von der Inbetriebnahme. Einbauhinweise für Stellantriebe-Hersteller beachten.
Mit Bussystem KNX: Ja
Mit Bussystem KNX-Funk: Nein
Tiefe: 65 mm
Einbautiefe: 65 mm
Breite in Teilungseinheiten: 10
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Nein
Busstromaufnahme im Leerlauf: 3 mA
Frequenz: 50 - 60 Hz
Glühlampenlast 230 V Lampe: 2300 - 2300 W
Ausgangsleistung: 2300 W
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 30 V DC über Bus
Betriebsspannung über Bus: 21 - 32 V
Funktion: Mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
Mit Positionierungsfunktion für Jalousie- und Lamellenstellung
Mit Sonnenschutzfunktion
Fabrikat : Hager oder gleichwertig
Artikel : TYMS620D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
